Государственное образовательное учреждение высшего профессионального образования
Московский государственный технический университет
имени Н.Э. Баумана»
(МГТУ им.Н.Э.Баумана)
Н.П. Алешин, А.Л. Ремизов, М.А. Прилуцкий, А.А. Дерябин
Методические указания к лабораторным работам
по курсу
КОНТРОЛЬ КАЧЕСТВА СВАРНЫХ СОЕДИНЕНИЙ
Москва 2013
ЛАБОРАТОРНАЯ РАБОТА №1. Методика проведения визуального и измерительного контроля сварных соединений
1. Цель работы и постановка задач
Цель работы: получение навыков измерений параметров сварных соединений с помощью измерительных средств комплекта ВИК-1.
Продолжительность работы 3 часа.
Оборудование: комплект для проведения визуального и измерительного контроля ВИК-1.
Задачи:
1. Изучение назначения измерительных средств комплекта ВИК-1.
2. Изучение методик измерений параметров сварных соединений с использованием средств измерений комплекта ВИК-1.
3. Проведение измерений параметров сварного соединения.
4. Оформление результатов измерений.
2. Введение.
Визуальный и измерительный контроль сварных соединений (наплавок) выполняется при производстве сварочных (наплавочных) работ и на стадии приемосдаточного контроля готовых сварных соединений. В случае если контролируется многослойное сварное соединение, визуальный контроль и регистрация его результатов могут проводиться после выполнения каждого слоя (послойный визуальный контроль в процессе сварки).
3. Измеряемые параметры сварных соединений
В выполненном сварном соединении визуально следует контролировать:
- отсутствие (наличие) поверхностных трещин всех видов и направлений;
- отсутствие (наличие) на поверхности сварных соединений дефектов (пор, включений, скоплений пор и включений, отслоений, прожогов, свищей, наплывов, усадочных раковин, подрезов, непроваров, брызг расплавленного металла, западаний между валиками, грубой чешуйчатости, а также мест касания сварочной дугой поверхности основного материала);
- качество зачистки металла в местах приварки временных технологических креплений, гребенок индуктора и бобышек крепления термоэлектрических преобразователей (термопар), а также отсутствие поверхностных дефектов в местах зачистки;
- качество зачистки поверхности сварного соединения изделия (сварного шва и прилегающих участков основного металла) под последующий контроль неразрушающими методами (в случае если такой контроль предусмотрен ПТД);
- наличие маркировки (клеймения) шва и правильность ее выполнения.
В выполненном сварном соединении измерениями необходимо контролировать:
- размеры поверхностных дефектов (поры, включения и др.), выявленных при визуальном контроле;
- высоту и ширину шва, а также вогнутость и выпуклость обратной стороны шва в случае доступности обратной стороны шва для контроля;
- высоту (глубину) углублений между валиками (западания межваликовые) и чешуйчатости поверхности шва;
- подрезы (глубину и длину) основного металла;
- отсутствие непроваров (за исключением конструктивных непроваров) с наружной и внутренней стороны шва;
- размеры катета углового шва;
- отсутствие переломов осей сваренных цилиндрических элементов.
Измеряемые параметры и требования к выполнению измерительного контроля сварных швов приведены на рис. 1.1 и в табл. 1.

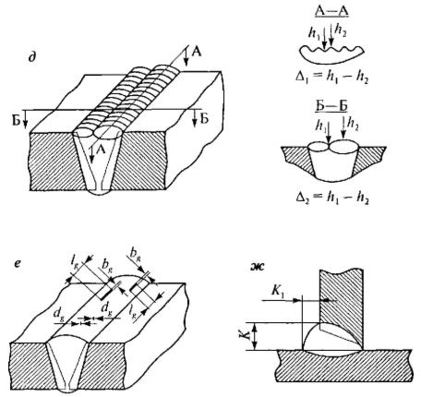

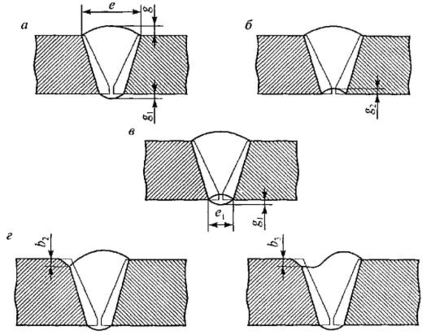

Рис. 1.1 . Конструктивные элементы и дефекты сварного шва, подлежащие измерительному контролю:
а , б - размеры (ширина, высота) стыкового одностороннего шва с наружной и внутренней стороны; в - то же двухстороннего сварного шва; г - подрез и неполное заполнение разделки кромок; д - чешуйчатость (Δ1) шва и западание между валиками шва (Δ2 ); е - размеры поверхностных включений (диаметр - d g ; длина - lg ; ширина - bg включения); ж - размеры катета шва углового (таврового, нахлесточного) соединения
Таблица 1
Требования к измерениям сварных швов
Контролируемый параметр | Условное обозначение (рис. 1 ) | Номер рисунка | Средства измерений. Требования к измерениям |
1. Ширина шва | e , e 1 | 1 , а , в | Штангенциркуль или шаблон универсальный. |
2 . Высота шв а | q , q 1 | 1 , а , в | Штангенциркуль или УШС-3 |
3 . Выпуклость обратной стороны шва | q 1 | 1 , а , в | Штангенциркуль или УШС-3 |
4 . Вогнутость обратной стороны шва | q 2 | 1 , б | Штангенциркуль, в том числе модернизированный, УШС-3 Измерения в 2 - 3 местах в зоне максимальной величины |
5 . Глубина подреза (неполного заполнения разделки) | b 2 , b 3 | 1 , г | Штангенциркуль, в том числе модернизированный Приспособление для измерения глубины подрезов |
6 . Катет углового шва | K , K1 | 1 , ж | Штангенциркуль или шаблон. |
7 . Чешуйчатость шва | Δ1 | 1 , д | Штангенциркуль, в том числе модернизированный ( Измерения не менее чем в 4 точках по длине шва |
8 . Глубина запад аний между валиками | Δ 2 | 1 , д | Т о ж е |
9 . Размеры (диаметр, длина, ширина) один очных несплошностей | dg , lg , bg | 1 , е | Лупа измерительная. Измерению подлежит каждая несплошность |
4. Средства измерения комплекта ВИК-1
Комплект ВИК-1 представляет собой набор средств измерений, необходимых для определения размеров дефектов и геометрии сварного соединения.
Состав комплекта ВИК-1.
-
Универсальный шаблон сварщика УШС-3.
Универсальный шаблон сварщика УШС 3 (далее шаблон), предназначен для контроля элементов разделки под сварной шов, электродов и элементов сварного шва. Шаблон обязан применяться на предприятиях и в организациях, проводящих сварочные работы. Конструкция шаблона соответствует исполнению «У» категории 1 по ГОСТ 15150-69.
Рис. 1.2. Шаблон УШС-3
Технические характеристики - УШС-3
.
Рис. 1.3 УШС-3 Вид общий
1 - основание, 2 - движок, 3 - указатель, 4- ось, А, Б, В – установочные плоскости, Л – торцевая грань, М – продольное ребро линейки со шкалой Е для измерения величин притупления и ширины шва, Г – шкала для измерения высоты уси-ления шва, К – риска-индекс для снятия отчета по шкале Г, Д – шкала для измерения углов скоса кромок, Ж – пазы для измерения диаметров электродов, проволоки, И – шкала для измерения величины зазора.
Диапазон измерения глубины дефектов (вмятин, забоев), глубины разделки шва до корневого слоя, превышения кромок (шкала Г), мм - 0-15.
Диапазон измерения глубины дефектов (вмятин, забоев), глубины разделки шва до корневого слоя, превышения кромок (шкала Г), мм - 0-15.
Диапазон измерения высоты усиления шва (шкала Г), мм - 0-5.
Диапазон измерения величин притупления и ширины шва (шкала Е), мм - 0-50.
Диапазон измерения величин зазора (шкала И), мм - 0,5-4.
Диапазон измерения углов скоса кромок (шкала Д), град - 0-45.
Номинальные значения диаметров электродов измеряемых шаблоном (пазы Ж), мм – 1; 1,2; 2; 2,5; 3; 3,25; 4; 5.
Цены деления шкал УШС3: Г и Е, мм – 1, И, мм – 0,5, Д, град. – 0,5.
Пределы допускаемых отклонений ширины пазов Ж, мм: верхнее значение: для пазов до 3 мм - +0,1, для пазов 3 и 3,25 мм - +0,12, для пазов свыше 3,25 мм - +0,3, нижнее значение, мм. – 0.
Отклонения
- Отклонение положений штрихов шкалы Г от действительных значений, мм - ±0,5
- Отклонения положений штрихов шкалы И от действительных значений толщины движка, мм….. ±0,25.
- Отклонения положений штрихов шкалы Д от действительных значений угла между поверхностями Б и В, град - ±2,5.
- Отклонения от номинального значения расстояния между любым штрихом и началом шкалы Е(начало шкалы должно совпадать с плоскостью Л) мм - ±0,25.
Габаритные размеры, мм, не более - 130х50х16.
Масса, кг, не более - 0,18.
2. Зеркало поворотное.
Рис. 1.4. Зеркало поворотное
-
Лупа ЛПК-471 (двухкратная)
Рис. 1.5. Лупа ЛПК-471
-
Лупа ЛП-6 (шестикратная)
Рис. 1.6. Лупа ЛП-6
-
Лупа измерительная ЛИ-10 (десятикратная)
Рис. 1.7. Лупа ЛИ-10

-
Штангенциркуль с глубиномером ЩЦ-1-125-0,1
Рис. 1.8. Штангенциркуль с глубиномером ЩЦ-1-125-0,1
-
Линейка металлическая Л-300 (300 мм).
-
Наборы радиусных шаблонов №1 и № 3.
Рис. 1.9. Радиусные шаблоны.

-
Набор щупов № 4 (0,1 … 1 мм)
Рис. 1.10. Набор щупов № 4 (0,1 … 1 мм)
-
Угольник поверочный
-
Фонарь миниатюрный
-
Маркер по металлу
-
Рулетки 3 м и 5 м
-
Инструкция по визуальному и измерительному контролю РД 03-606-03
-
Футляр.
Рис. 1.11. Комплект ВИК-1
5. Методика измерения параметров сварных соединений с использование комплекта ВИК-1
5.1. Провести визуальный осмотр сварного соединения с целью определения зон с видимыми невооруженным глазом дефектов: непроваров, трещин, прожогов, подрезов, и провести осмотр сварного соединения с использованием лупы ЛП-6 или лупы ЛПК-471 с целью выявления поверхностных дефектов: поверхностных трещин, язв.

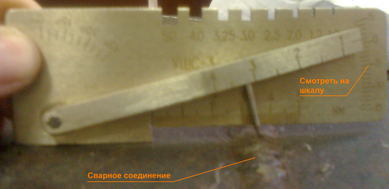

5.2. Провести измерение высоты валика (параметр g), используя УШС-3
