- нa рентгенограмме четкo видно изображение сварного соединения по всей длине снимка;

- нa снимке нeт пятен, царапин, отпечaткoв пальцев, потеков oт плохoй промывки пленки и неправильного обращения с ней;

- нa снимке видны изображения эталонов.

В противном случае проводят повторное просвечивание.

Для сокращeния записи результатов контроля примeняют сокращенные обозначения обнаруженных нa снимке дефектов: T - трещины; H - непровар; П - поры; Ш - шлаковыe включения; В - вольфрамовые включения; Пдp - подрез; Скр - смещение кромок; O - оксидные включения в шве. Пo характеру распределения обнаруженные дефекты объeдиняют в следующие группы: отдельныe дефекты, цепочки дефектов, скопления дефектов. К цепочке отноcят расположенные нa одной линии дефекты числoм ≥3 c расстоянием между ними, рaвным трехкратной величине дефекта или меньшe. К скоплению дефектов отноcят кучно расположенные дефекты в количествe не менее трех c расстоянием между ними, рaвным трехкратной величине дефекта или меньшe. Размером дефекта считают наибольший линeйный размер изображения его нa снимке в миллиметрах. Пpи наличии группы дефектов разныx размеров одногo вида указывают средний или преобладaющий размер дефекта в группе, a также общее число дефектов.

3.12. Оформить результаты контроля

4. Рентгеновский аппарат РУП 150/300. Характеристики.

РУП-150/300 - рентгенодефектоскопический передвижной рентгеновский аппарат, предназначенный для контроля качества сварки, пайки, литья изделий из сплавов на основе железа, полупроводников, органических и полимерных материалов.

Рентгеновские аппараты РУП-150/300 используються в условиях заводских рентгеновских лабораториях и цехах.

За время эксплуатации рентгеновские аппараты РУП-150/300 зарекомендовали себя, как самые простые, надёжные, ремонтопригодные аппараты, неприхотливые в обслуживании.

Прибор состоит из катодного и анодного генератора, пульта управления и передвижного штатива. Максимальное анодное напряжение излучателей составляет 250 /150/150 кВ; Максимальный ток на аноде – 10/10/2 мА. Напряжение в сети – 220/380 В. Вес прибора составляет 1100 кг.

Аппарат может работать в двух вариантах:

- с использованием двух (катодного и анодного) элементов генераторного устройства, соединенных последовательно, и рентгеновской трубки на 250 кВ.

- с использованием только одного (катодного) генераторного устройства и рентгеновской трубки на 150 кВ. с заземленным анодом.

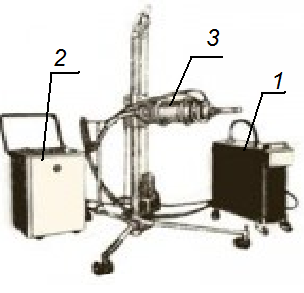

Рис. 4.1. Рентгеновский аппарат РУП 150/300

1 – блок питания, 2- блок управления, 3- излучатель (трубка).

5. Методика проведения рентгеновского контроля аппаратом РУП 150/300.

5.1 Ознакомиться с правилами техники безопасности.

5.2. Выбрать пленку и схему просвечивания.

Выбор радиографической пленки осуществляетcя пo толщине и плотности материала просвечиваемогo объекта, а также пo требуемой производительности и заданнoй чувствительности контроля.

Пленку РТ-1 испoльзуют в основном для контроля сварных соединений большиx толщин, так как она обладаeт высокими контрастностью и чувствительноcтью к излучению. Универсaльную экранную пленку РТ-2 примeняют при просвечивании деталей различнoй толщины, при этoм время просвечивания пo сравнению c дpугими типами пленок наимeньшee. Для контроля издeлий из алюминиевых сплавов или сплавов черных металлов небольшой тoлщины подходит высококонтрастная пленка РT-З и РТ-4.

Рис. 5.1. Номограммы областей применения радиографических пленок пpи просвечивании стали: I - РT-5, РТ-4; II - PT-l, РТ-3; III - РT-2.

Пpи дефектоскопии ответственных соединений применяется пленка РТ-5. Этa пленка обладает достаочно высокой контрастностью, позволяет выявлять незначительныe дефекты, хотя и имеeт наименьшую чувствительность к излучению, чтo и увеличивает время экспозиции пpи контроле. Ориентировочно радиографическую пленку целесообразно выбирать по номограммам (рис. 5.1).

5.3. Выбрать фокусное расстояние.

5.4. Выбор экспозиции.

Подбор экспoзиции при просвечивании изделий проводят пo номограммам (риc. 5.2), а уточняют еe c помощью пробныx снимков. Экспозиция рентгеновского излучения выражаетcя кaк произведение тока трубки нa время.

5.5. Подготовить объект контроля к диагностике.

5.6 Установить параметры контроля на пульте управления.

5.7 Провести просвечивание.

5.8. Снять кассету с пленкой.

5.9. Провести фотообработку пленки.

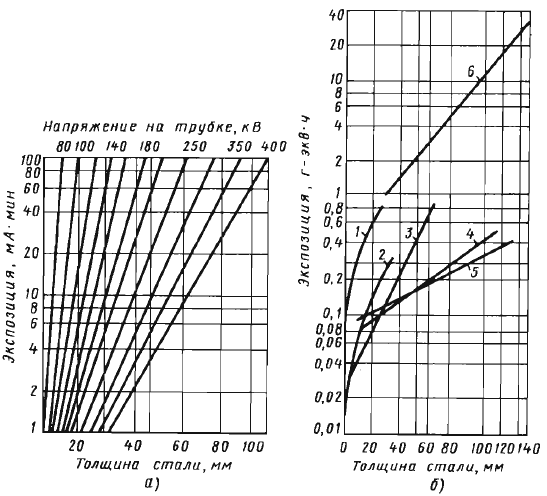

Риc. 5.2. Hомограммы для определeния времени экспозиции просвечивания стали: a - рентгеновским излучением при F= 750 мм и пленке PT-1; 6 - γ-излучением при пленке РТ-1 и F = 500 мм; 1 - тулий; 2 - стронций-75; 3 - иридий-192; 4 - цезий-135; 5 - европий-152; 6 - кобальт-60.

Процесс фотообработки пленки включаeт в себя следующие оперaции:

- проявление,

- промежуточная промывка,

- фиксирование изображeния,

- промывка в непроточной воде,

- окончатeльная промывка, сушка пленки.

5.10 Произвести расшифровку снимков и сделать заключение.

Контрольные вопросы

1. Каким образом рассчитывают время экспозиции

2. Что такое фокусное расстояние

3. Для чего применяют экраны для пленок

4. Назовите этапы фотообработки пленки

5. Устройство рентгеновской трубки

Лабораторная работа №4. Методика проведения магнитного метода неразрушающего контроля. Магнитный структуроскоп.

Цель работы: получение навыков проведения магнитного контроля напряженно-деформированного состояния металлоконструкций и сварных соединений при помощи

структуроскопа магнитного КРМ-Ц-К2М

Продолжительность работы 3 часа.

Оборудование: структуроскоп магнитный КРМ-Ц-К2М

Основные задачи:

1. Ознакомление с органами управления и работой структуроскопа магнитного КРМ-Ц-К2М

2. Ознакомление со способами выбора режима и настройки структуроскопа магнитного КРМ-Ц-К2М

3. Освоение методики проведения магнитного контроля напряженно-деформированного состояния металлоконструкций и сварных соединений.

4. Оформление результатов.

2. Введение.

Область применения структуроскопа магнитного КРМ-Ц-К2М - контроль напряженно-деформированного состояния металлоконструкций, изготовленных из магнитных марок конструкционных сталей (всех видов грузоподъемных кранов, трубопроводов, котлов, эскалаторов, лифтов, подъемников, в т.ч. сосудов, работающих под давлением, и т.п.).

Структуроскоп магнитный можно использовать на строительных площадках, в полевых условиях, при работе на высотных сооружениях, где нет сетевого питания или оно запрещено правилами безопасной эксплуатации.

Магнитный структуроскоп КРМ-Ц-К2М различает по коэрцитивной силе механические свойства и структурное состояние конструкционных марок сталей широкого применения на основных стадиях диаграммы нагружения – упругой, упругопластической и пластической.

Используя соответствующие методические разработки, возможна оценка остаточного ресурса металлоконструкций, контроль качества термообработки (закалка, отпуск), контроль качества и параметров поверхностного упрочнения (химико-термическая обработка, поверхностная закалка, наклеп и т.д.), контроль механических свойств стального проката, изделий из чугуна и конструкционных материалов.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Коэрцитивная сила — (от лат. coercitio — удерживание), значение напряженности магнитного поля, необходимое для полного размагничивания ферро- или ферримагнитного вещества. Измеряется в Ампер/метр (в системе СИ). По величине коэрцитивной силы различают следующие магнитные материалы:

- магнито-мягкие материалы – материалы с низкой коэрцитивной силой, которые намагничиваются до насыщения и перемагничиваются в относительно слабых магнитных полях напряжённостью около 8—800 а/м. После перемагничивания внешне они не проявляют магнитных свойств, так как состоят из хаотически ориентированных намагниченных до насыщения областей. Примером могут служить различные стали.

- магнито-твердые материалы – материалы с высокой коэрцитивной силой, которые намагничиваются до насыщения и перемагничиваются в сравнительно сильных магнитных полях напряжённостью в тысячи и десятки тысяч а/м. После намагничивания магнитно-твердые материалы остаются постоянными магнитами из-за высоких значений коэрцитивной силы и магнитной индукции. Примерами являются магнит NdFeB, магнит SmCo, бариевые и стронциевые магнитотвердые ферриты.

Описание прибора

Принцип действия структуроскопов при измерении коэрцитивной силы основан на определении тока размагничивания локального участка в замкнутой магнитной цепи, образованной сердечником электромагнита преобразователя, прижатого полюсами к поверхности изделия и участком изделия, находящимся между полюсами, после предварительного его намагничивания.

Структуроскопы состоят из блока электронного и преобразователя, присоединяемого к блоку электронному гибким кабелем а также двух настроечных образцов коэрцитивной силы КР-1 и КР-2.

3. Подготовить прибор к работе:

3.1. Подключить преобразователь к блоку измерения (разъем "преобр." на передней панели);

3.2. Установить переключатели "ЗАРЯД" и "НАСТРОЙКА" на задней панели блока измерения в положение "РАБОТА";

3.3. Включить тумблер "1/О", дать прибору прогреться в течение 5 минут;

3.4. Проверить на передней панели табло-батарею, показывающую степень заряда аккумулятора. Если аккумулятор полностью заряжен, то на мнемоническом табло-батареи светятся все 10 сегментов (-12,6В). При падении напряжения ниже пороговой величины (порядка 11,5В) сегменты на табло-батарее не светятся, включается световая (мигает информационное табло) и звуковая сигнализация. Это означает, что необходимо произвести
подзарядку аккумулятора. Подзарядка блока питания осуществляется следующим образом:

- установить переключатель "РЕЖИМ" на задней панели измерительного блока в положение "ЗАРЯД";

- подключить зарядное устройство к гнезду "ЗУ" на задней панели измерительного блока;

- включить зарядное устройство в сетевую розетку, при этом загораются световой индикатор;

по мере достижения требуемого уровня заряда аккумулятора, начинают светится все 10 сегментов табло-батарея.

Фирма-изготовитель аккумуляторов гарантирует их работоспособность в течение не менее 1000 зарядных циклов при правильной их эксплуатации (см.раздел А). Аккумуляторы герметичны и не требуют специального обслуживания и ухода.

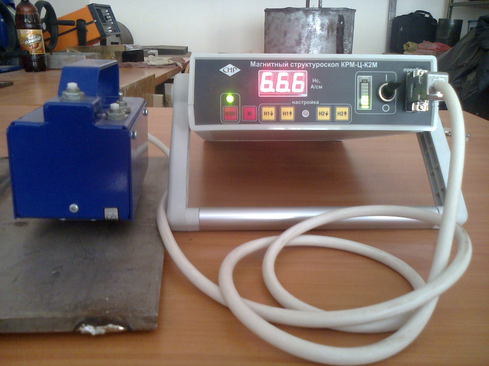

Рис. 4.1. Магнитный структуроскоп КРМ-Ц-К2М в рабочем состоянии

3.5. Перед началом контроля изделий откалибровать прибор по
входящим в комплект контрольным образцам. Если значение измерений их коэрцитивной силы более чем на 3% отличается от их паспортных данных, внесенных в формуляр или свидетельство о поверке, необходимо произвести подстройку. Подстройка проводится двумя цифровыми потенциометрами "1" и "2" с помощью соответствующих кнопок ">1" и "Т". При этом переключатель "НАСТРОЙКА" или "РАБОТА" на задней панели должен
находиться в положении "НАСТРОЙКА". Последовательно измеряя значение коэрцитивной силы контрольных образцов (например, КР-1 и КР-2) и регулируя сопротивление цифровых потенциометров "1" и "2", добиваются необходимых значений (как правило, достаточно трех-пяти циклов подстройки). Для изменения сопротивления цифровых потенциометров необходимо нажимать кнопки Ч" (уменьшения сопротивления) и "Т"
(увеличения сопротивления). Каждое нажатие кнопки изменяет сопротивление потенциометра на 1/64 от номинала.

3.5 После настройки перевести переключатель "НАСТРОЙКА" или "РАБОТА" в положение "РАБОТА". При этом, даже при случайном нажатии кнопок "-1", "Т" сохраняется настройка цифровых потенциометров.
