Нормативный метод расчёта припусков на обработку
(метод минимальной стружки).
Таблица минимального припуска в зависимости от вида обработки (Cmin)
Вид обработки | Cmin – min стружка, мм |
обдирка | 1,5…4,0 |
черновая обработка | 1,0 |
черновая после обдирки | 0,5…0,7 |
получистовая | 0,25…0,5 |
чистовая | 0,1…0,2 |
отделочная (абразивная) | 0,05…0,03 |
Величина допуска Δ (экономического, оптимального) при различных методах обработки (вместо этого допуска можно воспользоваться величинами IT по переходам)
метод обработки | обдирка или черновая обработка | получистовая | чистовая или отделочная | тонкая обработка |
строгание, фрезерование, точение | 1,0…0,5 | 0,15…0,2 | 0,1…0,05 | 0,02…0,03 |
сверление зенкерование (черн) | 0,4..0,16 | 0,15 | 0,12…0,1 | |
растачивание | 0,4…0,2 | 0,2…0,1 | 0,05…0,03 | |
развёртывание | 0,3…0,16 | 0,15…0,05 | 0,04…0,025 | |
протягивание | | 0,03…0,05 | 0,01 | |
шлифование | 0,1…0,15 | 0,05…0,02 | 0,01…0,015 | |
притирка, супершлифовка | | | 0,005…0,015 | |
Таблица. Величины допусков на размеры по технологическим переходам обработки поверхности вращения Ø50 мм.
Переход | Квалитет точности размера по СТ СЭВ 144-75 | Допуск | ||
№ | содержание | обозначение | величина, мм | |
1 | Точить предварительно | IT11 | Δ1 | 0,19 |
2 | Чистовое точение | IT9 | Δ2 | 0,074 |
3 | Тонкое точение | IT7 | Δ3 | 0,030 |
4 | Шлифовать окончательно | IT6 | Δ4 | 0,017 |
Примечание. Допуск на размер, получаемый после 4-го перехода обработки, установлен по рабочему чертежу детали: Поэтому: Δ4 = ei – es = 0,20 – 0,003 = 0,017 мм |

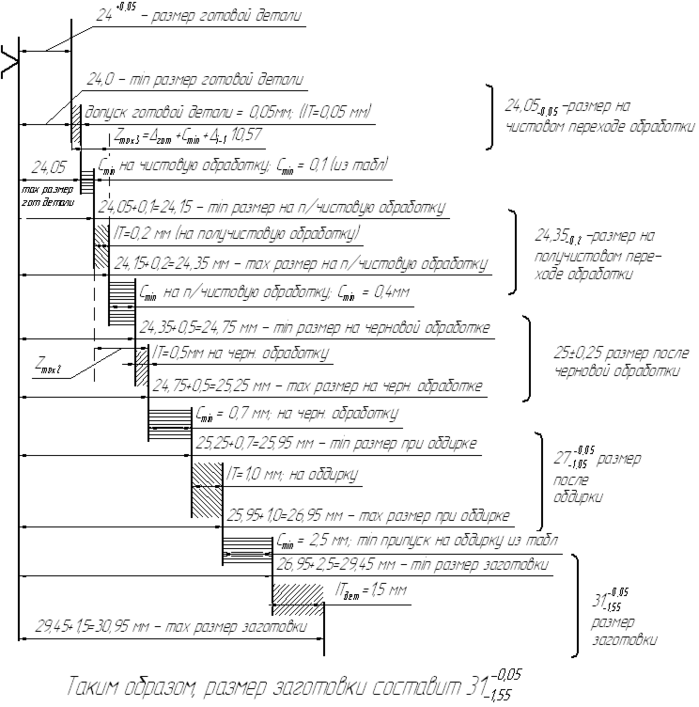

Расчётная схема для определения промежуточных размеров и размеров заготовки.
