(167)
Двухступенчатые колонны

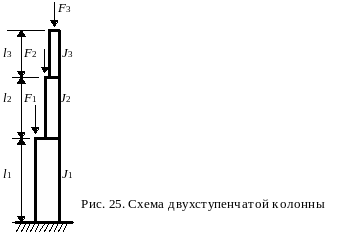

Коэффициенты расчетной длины для нижнего участка двухступенчатой колонны (рис. 25) при условиях закрепления верхнего конца, приведенных в табл. 71, следует определять по формуле
(168)

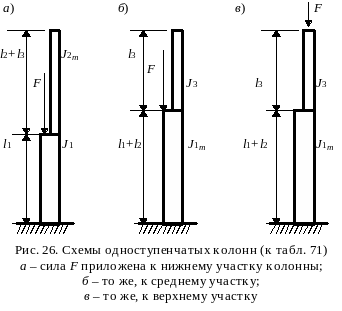

где m1, m2, m3 – коэффициенты, определяемые по табл. 71 как для одноступенчатых колонн по схемам рис. 26; 1 = F1/F3; 2 = F2/F3; 2 = l2/l1;
F1, F2, F3 – продольные силы, приложенные соответственно в местах образования ступеней и к верху колонны;
J1m – среднее значение момента инерции для участков l1 и l2, определяемой по формуле
; (169)
J2m – среднее значение момента инерции для участков l2 и l3, определяемое по формуле
; (170)
| J1, J2, J3 и l1, l2, l3 | – моменты инерции сечений и длины соответственно нижнего, среднего и верхнего участков колонны. |
Значения коэффициентов расчетной длины 2 для среднего участка длиной l2 следует определять по формуле
2 = 1/2, (171)
а коэффициентов расчетной длины для верхнего участка длиной l3 – по формуле
= 1/3 3, (172)
где
Таблица 71
Коэффициенты расчетной длины m1, m2, m3
| Условия закрепления | Значение коэффициентов | ||
| верхнего конца колонны | m1 | m2 | m3 |
| по рис. 26,а | по рис. 26, б | по рис. 26, в | |
| Свободный | m1 = 2,0 | m2 = 2,0 | m3 = 1 (1 – по табл. 67 при |
| Закрепленной только от | m1 = 1 | m2 = 1 | m3 = 1 |
| поворота | (1 – по табл. 68 при = 0) | (1 – по табл. 68 при | |
| Неподвижный шарнирно - | m1 = 11 | m2 = 11 | m3 = 12 |
| опертый | (11 – по табл. 69) | (12 – по табл. 69) | |
| Неподвижный закрепленный | m3 = m11 | m2 = 11 | m3 = 12 |
| от поворота | (11 – по табл. 70) | (12 – по табл. 70) | |
Таблица 71, а
Коэффициенты для определения расчетных длин колонн и стоек постоянного сечения
| Схема закрепления и вид нагрузки | | | | | | | | |
| | 1.0 | 0,7 | 0,5 | 2,0 | 1,0 | 2,0 | 0,725 | 1,12 |
Таблица 72
Коэффициенты продольного изгиба центрально-сжатых элементов
| Гиб-кость | Коэффициенты для элементов из стали с расчетным сопротивлением Ry, МПа (кгс/см2) | |||||||||||
| | 200 (2050) | 240 (2450) | 280 (2850) | 320 (3250) | 360 (3650) | 400 (4100) | 440 (4500) | 480 (4900) | 520 (5300) | 560 (5700) | 600 (6100) | 640 (6550) |
| 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160 170 180 190 200 210 220 | 988 967 939 906 869 827 782 734 665 599 537 479 425 376 328 290 259 233 210 191 174 160 | 987 962 931 894 852 805 754 686 612 542 478 419 364 315 276 244 218 196 177 161 147 135 | 985 959 924 883 836 785 724 641 565 493 427 366 313 272 239 212 189 170 154 140 128 118 | 984 955 917 873 822 766 687 602 522 448 381 321 276 240 211 187 167 150 136 124 113 104 | 983 952 911 863 809 749 654 566 483 408 338 287 247 215 189 167 150 135 122 111 102 094 | 982 949 905 854 796 721 623 532 447 369 306 260 223 195 171 152 136 123 111 101 093 086 | 981 946 900 846 785 696 595 501 413 335 280 237 204 178 157 139 125 112 102 093 085 077 | 980 943 895 839 775 672 568 471 380 309 258 219 189 164 145 129 115 104 094 086 079 073 | 979 941 891 832 764 650 542 442 349 286 239 203 175 153 134 120 107 097 088 080 074 068 | 978 938 887 825 746 628 518 414 326 267 223 190 163 143 126 112 100 091 082 075 069 064 | 977 936 883 820 729 608 494 386 305 250 209 178 153 134 118 105 094 085 077 071 065 060 | 977 934 879 814 712 588 470 359 287 235 197 167 145 126 111 099 089 081 073 067 062 057 |
| Примечание. Значение коэффициентов в таблице увеличены в 1000 раз. | ||||||||||||
Таблица 73
