│ │стандартном образце предприятия │

├────────────────────────────────┼──────────────────────────────────────┤

│Амплитуда прошедшего сигнала │Сигнал, измеренный аналогично │

│ │опорному, при прохождении │

│ │ультразвуковых колебаний через │

│ │контролируемый стык │

├────────────────────────────────┼──────────────────────────────────────┤

│Механическое устройство │Приспособление, несущее │

│ │пьезоэлектрические преобразователи │

│ │(ПЭП) │

├────────────────────────────────┼──────────────────────────────────────┤

│Частота f │По ГОСТ 23702 │

├────────────────────────────────┼──────────────────────────────────────┤

│Радиус кривизны R_n │Радиус рабочей поверхности │

│ │преобразователя │

├────────────────────────────────┼──────────────────────────────────────┤

│Рабочая поверхность │По ГОСТ 23829 │

├────────────────────────────────┼──────────────────────────────────────┤

│Установочное расстояние l │Расстояние между точками ввода │

│ │преобразователей │

├────────────────────────────────┼──────────────────────────────────────┤

│К │Расстояние между соседними точками │

│ │ввода │

└────────────────────────────────┴──────────────────────────────────────┘

Приложение Г

Рекомендуемое

Контроль сварных стыковых соединений при ограниченных условиях

1. Короткие выпуски арматуры.

Допускается применение ультразвукового контроля при длине выпуска одного из стыкуемых стержней l_в >= 80 мм и расстоянием в свету на стыковое соединение l_св >= 230 мм. При этом необходимо пользоваться рекомендациями нижеприведенной таблицы Приложения Г, п. 5.4.7 и выполнять замеры, сканируя систему ПЭП относительно сварного соединения с поворотом на 270° и шагом 90° или пользоваться рекомендациями п. 5.5.3 в соответствии с табл. 15.

Таблица 15

┌─────────┬───────────┬──────┬───────────────────────────────────────────┐

│Тип │Схема │Угол │Установочное значение расстояния l, мм │

│сварного │контроля │ввода │между ПЭП для стержней диаметром d_н, мм │

│соедине- │ │альфа,├──────┬─────┬─────┬─────┬─────┬─────┬──────┤

│ния │ │град. │ 20 │ 22 │ 25 │ 28 │ 32 │ 36 │ 40 │

├─────────┼───────────┼──────┼──────┼─────┼─────┼─────┼─────┼─────┼──────┤

│С5...С20 │Зеркально- │ 50 │ 96 │ 104 │ 120 │ 135 │ 150 │ 168 │ 192 │

│ │теневая │ │ │ │ │ │ │ │ │

└─────────┴───────────┴──────┴──────┴─────┴─────┴─────┴─────┴─────┴──────┘

2. Соединения, забракованные по баллу I, после вырезки свариваются вновь и если возможно контролируются в соответствии с п. 1 настоящего Приложения. Если ультразвуковой контроль по техническим причинам не возможен, сварка вставок должна осуществляться квалифицированным сварщиком VI разряда, клеймением таких соединений личным клеймом исполнителя и соответствующей записью в журнале о выполнении и приемке сварочных работ.

Приложение Д

Рекомендуемое

Квалификация специалистов по ультразвуковому контролю

1. Специалистов по ультразвуковому контролю в зависимости от их квалификации следует дифференцировать по трем уровням:

I-го уровня - помощники дефектоскописта (дефектоскописты 1 и 2

разряда), лаборанты;

II-го - дефектоскописты, старшие дефектоскописты

уровня (дефектоскописты 3-6 разрядов), старшие техники,

старшие лаборанты;

III-го - руководители подразделений по неразрушающему

уровня контролю, инженеры.

2. Обучение специалистов 1-го и II-го уровней следует проводить в соответствии с "Типовой программой подготовки операторов-дефектоскопистов по ультразвуковому контролю качества сварных стыковых соединений арматуры и тавровых закладных деталей железобетонных конструкций", разработанной КТБ НИИЖБ и МГТУ им. Баумана на специальных курсах в организациях, имеющих лицензию на право проведения обучения. Об окончании курса обучения выдается удостоверение прилагаемого образца.

3. Специалисты I-го уровня допускаются к самостоятельному выполнению контроля после двухмесячной стажировки со специалистом II-го уровня.

4. Специалисты III-го уровня должны быть подготовлены в высшем учебном заведении, а их квалификация утверждена специальной комиссией, состав которой утверждается Госстроем РФ по представлению отраслевых учебно-методических центров (испытательных лабораторий), имеющих соответствующий сертификат.

Требования к специалистам по ультразвуковому контролю сварных соединений приведены в табл. 16.

Таблица 16

┌─────────────────┬─────────────────────────────────────────────────────┐

│ Требования │ Уровни квалификации специалистов │

│ ├────────────────┬───────────────────┬────────────────┤

│ │ I │ II │ III │

├─────────────────┼────────────────┼───────────────────┼────────────────┤

│ I │ 2 │ 3 │ 4 │

├─────────────────┼────────────────┼───────────────────┼────────────────┤

│Предварительная │Не менее 8 кл. │Не менее 10 кл. и │Высшее или │

│подготовка, │ │желателен │техническое │

│образование: │ │практический опыт │образование │

│ │ │работы 6 месяцев │ │

├─────────────────┼────────────────┼───────────────────┼────────────────┤

│Обучение с │Спецкурсы по │Техникум, │Факультет по │

│выдачей документа│программе, │профтехучилища и │неразрушающему │

│об образовании │утвержденной │спецкурсы │контролю (НК) │

│(свидетельства, │Госстроем РФ │ │технических │

│диплома) │ │ │ВУЗов. │

│осуществляет │ │ │Спецфакультет по│

│ │ │ │переподготовке │

│ │ │ │инженеров НК и │

│ │ │ │спецкурсы по │

│ │ │ │программе, │

│ │ │ │утвержденной │

│ │ │ │Госстроем РФ │

├─────────────────┼────────────────┼───────────────────┼────────────────┤

│Стажировка после │Не менее 2 │Не менее 6 месяцев;│Стаж работы не │

│обучения: │месяцев │для имеющих │менее 1 года │

│ │ │удостоверение │ │

│ │ │помощника - не │ │

│ │ │менее 1 месяца │ │

├─────────────────┼────────────────┼───────────────────┼────────────────┤

│Аттестует: │Экзаменационная │Экзаменационная │Совет по │

│ │комиссия │комиссия │проблеме │

│ │организации, │организации, │"Неразрушающие │

│ │осуществлявшей │осуществлявшей │физические │

│ │подготовку в │подготовку на │методы контроля │

│ │соответствии с │спецкурсах │и диагностики" │

│ │п. 2.3.2; 2.3.3 │ │ │

├─────────────────┼────────────────┼───────────────────┼────────────────┤

│Переаттестует: │То же │То же │То же │

├─────────────────┼────────────────┼───────────────────┼────────────────┤

│Сроки │Ежегодно, а │Ежегодно, а также │Раз в 3 года, а │

│переаттестации: │также если был │если был перерыв в │также если был │

│ │перерыв в работе│работе более 6 │перерыв в работе│

│ │более 6 месяцев │месяцев │более 1 года │

├─────────────────┼────────────────┼───────────────────┼────────────────┤

│Рекомендуемые │Помощники │Дефектоскописты, │Ответственные │

│должности: │дефектоскописта │ст. дефектоскописты│руководители │

│ │(дефектоскописты│(дефектоскописты │(инженеры) по │

│ │1-го и 2-го │3-6 разрядов), ст. │НК, ст. инженер,│

│ │разряда), │техники, ст. │инженер │

│ │лаборанты и т.п.│лаборанты по НК; │ │

│ │ │техники │ │

├─────────────────┼────────────────┼───────────────────┼────────────────┤

│Право │Вести контроль │Вести контроль, │Руководить │

│специалиста: │без оценки │оценивать качество │работами по │

│ │качества │проконтролированно-│контролю, вести │

│ │проконтролирова-│го объекта и │контроль; │

│ │нного объекта │выдавать заключение│оценивать │

│ │ │ │качество │

│ │ │ │проконтролирова-│

│ │ │ │нного объекта и │

│ │ │ │выдавать │

│ │ │ │заключение, │

│ │ │ │участвовать в │

│ │ │ │обучении и │

│ │ │ │аттестации │

│ │ │ │специалистов по │

│ │ │ │ультразвуковому │

│ │ │ │контролю │

└─────────────────┴────────────────┴───────────────────┴────────────────┘

Форма и содержание удостоверения оператора-дефектоскописта по ультразвуковому контролю качества сварных стыковых соединений арматуры железобетонных конструкций.

Обложка удостоверения*

УДОСТОВЕРЕНИЕ

дефектоскописта по ультразвуковому контролю

Титульный лист

________________________________________________________________________

(наименование организации или ведомства)

УДОСТОВЕРЕНИЕ N *

───────

Выдано тов. ____________________________________________________________

в том, что он (она) "____" _______________________ 199__ г. поступил(а)

и "___" __________________ 199__ г. окончил(а) курсы ___________________

при ____________________________________________________________________

(наименование организации и ведомственная принадлежность)

________________________________________________________________________

по ультразвуковому контролю качества стыковых сварных соединений

арматуры железобетонных конструкций в соответствии с программой,

составленной на основе "Типовой программы подготовки дефектоскопистов

по ультразвуковому контролю качества сварных соединений".

В период обучения тов. _____________________________________________

изучал(а) следующие дисциплины и на экзаменах получил(а) по ним

следующие оценки:

─────────────────────────────────────────────────────────────────────────

N п/п Наименование дисциплины Число часов Оценка

─────────────────────────────────────────────────────────────────────────

I.

─────────────────────────────────────────────────────────────────────────

2.

─────────────────────────────────────────────────────────────────────────

3.

─────────────────────────────────────────────────────────────────────────

─────────────────────────────────────────────────────────────────────────

─────────────────────────────────────────────────────────────────────────

и допускается к выполнению ультразвукового контроля и оценке качества

сварных соединений

________________________________________________________________________

(указать типы сварных соединений по ГОСТ 14098)

с правом выдачи заключения, без права выдачи заключения

─────────────────────────────────────────────────────────────────────────

(ненужное зачеркнуть)

Удостоверение выдано на основании протокола экзаменационной

комиссии "____" ________________ 199__ г.

Председатель комиссии _______________________________________

(должность, подпись)

Члены комиссии ______________________________________________

(должность, подпись)

Личная подпись дефектоскописта ______________________________

РЕЗУЛЬТАТЫ ПЕРЕАТТЕСТАЦИИ

"_____" _________________ 199___ г. квалификационной комиссией при

_______________________________________________ проведена переаттестация

(наименование предприятия)

дефектоскописта.

При проверке знаний тов. ___________________________________________

получил следующие оценки: теоретические знания _________________________

практические навыки __________________________

и допускается к выполнению ультразвукового контроля и оценке качества

сварных соединений _____________________________________________________

(указать тип сварных соединений по ГОСТ 14098)

с правом выдачи заключения.

Срок действия удостоверения согласно протоколу N ___________________

от "_____" ___________ 199_ г. продлен по "_____" ____________ 199_ г.

Председатель комиссии ______________________________________________

(должность, подпись)

Члены комиссии: ____________________________________________________

(должность, подпись)

Личная подпись дефектоскописта _____________________________________

______________________________

* В виде книжки в переплете форматом 85x120 мм

Приложение Е

Обязательное

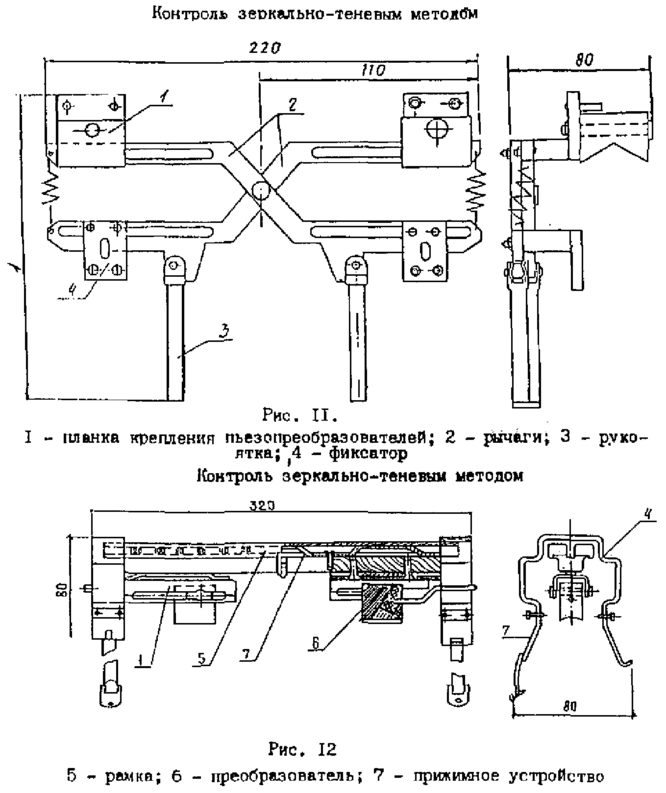

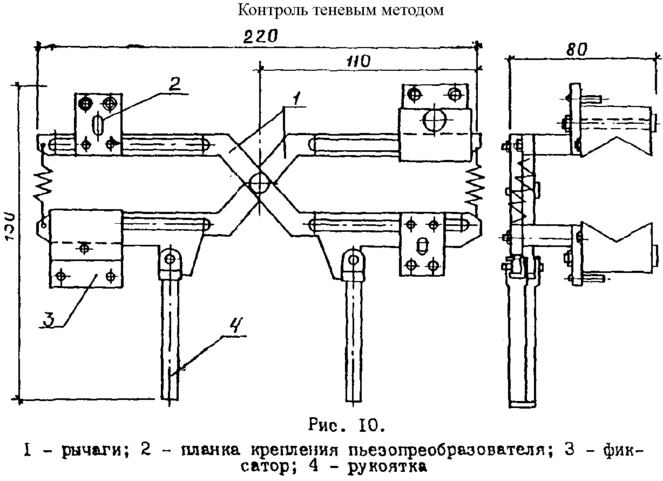

Механические устройства для контроля стыковых соединений стержней

Приложение Ж

Характеристики
