1.Определение радиолокации, угла места и азимута цели.

Радиолокация - наука о методах и средствах получения сведений об объектах за счет приема и анализа радиоволн, отраженных или излученных этими объектами.

Сведения о целях получают в процессе наблюдения.

Наклонная дальность R- расстояние от начальной точки до цели .

Азимут В – отсчитываемый по часовой стрелки угол между направлением на север и проекцией на горизонтальную плоскость проходящей через начальную точку и объект.

Угол места Е – угол между налк дальностью и гориз дальностью (т.е. проекцией накл дальности на гориз плоскость )

2.Физические явления, лежашие в основе радиолокационных методов обнаружения, определение координат и скорости перемещение целей в пространстве.

Неоднородности среды распространения радиоволн есть источники отраженного, то есть так называемого вторичного, электромагнитного поля. Существенными неоднородностями среды являются радиолокационные цели для электромагнитного излучения с длиной волны, соизмеримой с размерами объектов или меньшей их, благодаря чему становится возможным обнаружение объектов по отраженным от них сигналам.

Изменение длины траектории распространения радиоволн из-за движения объекта приводит в силу эффекта Доплера к изменению частоты сигнала. По изменению частоты можно оценить радиальную скорость перемещения или выделить сигналы от движущихся целей на фоне мешающих отражений от неподвижных объектов.

3.Задачи решаемые РЛС

Обнаружение осуществляется на основании анализа принимаемых ко­лебаний и состоит в принятии решения о наличии или отсутствии цели в просматриваемом элементе пространства.

Измерение заключается в получении оценок координат и параметров движения радиолокационных целей.

Разрешение  раздельное обнаружение и определение положения в пространстве нескольких объектов с мало различающимися координатами и параметрами движения.

Распознавание (классификация)  отнесение объекта к какому-либо из выделенных классов. Разбиение на классы может осуществляться произвольно, например, по назначению: бомбардировщик, истребитель, кры­латая ракета. Особое значение имеет определение принадлежности цели к одному из классов "свой" и "чужой", то есть так называемое опознавание, обычно считающееся отдельной задачей.

4.Активная радиолокация с активным ответом

Активная радиолокация с активным ответом — на объекте предполагается наличие радиопередатчика (ответчика), который излучает радиоволны в ответ на принятый сигнал. Активный ответ применяется для опознавания объектов (свой-чужой), дистанционного управления, а также для получения от них дополнительной информации (например, количество топлива, тип объекта и т. д.).

5.Суть полуактивной и пассивной радтолокации.

При размещении передающего пункта, излучающего зондирующим сигнал (сигнал подсвета), на земле, а приемника отраженного сигнала на самонаводящейся ракете это расстояние является переменным и такие системы называют системами полуактивной локации.

В пассивной радиолокации осуществляется только прием собственного радиоизлучения целей . Источником этого излучения могут являться радиотехнические устройства связи, навигации, локации, радиопротиводействия, ионизированные области атмосферы в окрестности цели, образуемые при работе ракеты и ядерном взрыве, а также нагретые части цели, обусловливающие излучение в инфракрасном и миллиметровом диапазонах электромагнитных волн. Принимаемые сигналы обрабатываются в пункте обработки (ПО) располагаемом отдельно либо совмещаемом с одним из приемных пунктов.

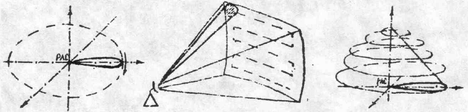

6.Способы обзора пространств

В зависимости от траектории сканирования различают круговой растровый и спиральный виды обзора.

7.Виды РЛ сигналов.

Не нашел.

8.Обобщенная структура РЛС

Общее описание работы РЛС

Обобщённая функциональная схема РЛС должна включать в свой состав: передающую и приёмную части, антенный переключатель, антенну и индикатор.

Задача передающей части заключается в формировании зондирующего сигнала с заданными параметрами в требуемый момент времени. Для импульсной РЛС, излучающей зондирующий сигнал в виде последовательности простых или сложных радиоимпульсов, такими параметрами являются:  τи - длительность импульса; f0 - частота высокочастотного колебания; и - период следования (повторения) импульсов; Ри – импульсная мощность или связанные с ней средняя мощность (Р0) и энергия (Ес) зондирующего сигнала; закон внутриимпульсной модуляции; форма огибающей импульса.

Синхронизатор Импульсный модулятор Генератор СВЧ колебаний Усилитель мощности Антенный переключатель Приёмник Антенна

9. Основные тактико-технические хар-ки РЛС.

Технические характеристики РЛС – это система показателей, описывающая основные параметры устройств, входящих в состав РЛС. Система включает в свой состав те параметры РЛС, которые оказывают существенное влияние на возможность и качество решения задач радиолокации. К основным техническим характеристикам РЛС относятся:

1.Несущая частота f0 или рабочая длина волны  излучаемых колебаний (см, дм или м диапазон).

2. Вид и параметры зондирующего сигнала:

- длительность импульсаτи;

- период повторения импульсов и или частота следования зондирующих импульсов Fи;

- вид огибающей, закон внутриимпульсной модуляции.

3. Мощность излучения: Рср - средняя мощность излучения; Ри - импульсная мощность.

5. Чувствительность приёмника Рпр мин.

6. Параметры антенной системы:

- коэффициент усиления антенны Gа;

- форма и ширина диаграммы направленности антенны в азимутальной и угломестной плоскостях ,  ;

-число оборотов в минуту, совершаемых антенным лучом n.

1.3. Тактические характеристики РЛС

Систему показателей, используемых для оценки боевых возможностей РЛС и проведения тактических расчетов, принято называть тактическими характеристиками РЛС. Основными из них являются:состав выдаваемой информации;зона обзора (форма зоны и её параметры);точность выдаваемой информации;разрешающие способностипо измеряемым координатам; помехозащищённость; информационная способность; надёжность; электромагнитная совместимость; маневренные характеристики (время развёртывания и свёртывания, время включения и выключения, мобильность ).

10.Суть импульсного(амплитудного) метода дальнометрии.

Импульсный метод дальнометрии: а - последовательность зондирующих импульсов и отражённых пачек эхо-сигналов от целей 1и 2 находящихся на разных азимутах; момент времени t=0 соответствует совпадению оси ДН вращающейся антенны с направлением на север (С); б- последовательный круговой обзор в азимутальной плоскости

11. Суть амплитудных методов определения угловых координат(мин и макс)

Метод минимума.

Достоинства:

Высокая точность измерения

Недостатки:

Возможна «маскировка» шумами полезного сигнала.

Затруднено определение дальноти до объекта.

Метод максимума.

Достоинства:

Простота технической реализации.

Получение наибольшей амплитуды принимаемого сигнала в момент совпадения оси диаграммы направленности с направлением на цель.

Недостатки:

Относительно низкая точность измерения угловой координаты.

Неопределенность направления ухода цели.

12. Суть метода рвносигнального направления

Достоинства:

Достаточно точное измерение угловой координаты.

Достаточно большая амплитуда принимаемого сигнала.

Возможности измерения угловой координаты при однократн. излучении цели.

Полная определенность в определении направления отклонения цели от равносигнального направления.

Недостатки:

Уменьшение дальности действия

и Более сложное антенное устройство

13. Суть фазового метода пеленгации.

14.Способы определения высоты полета цели.

2.1. Определение высоты полета цели расчетным методом

Измерение высоты цели может осуществляться на основе координатной информации Высоту цели относительно земной поверхности можно найти измеряя на РЛС наклонную дальность до цели DЦ и угол азимута .

2.2. Определение высоты методом V – образного луча.

Станция с V – образным лучом дает возможность определить все три координаты цели. Определение дальности и азимута производится с помощью вертикального луча, а высота при помощи вертикального и наклонного.

21. ЭПР цели.Методы рачета ЭПР цели.

Отражающие свойства цели зависят от ее размеров, конфигурации,материала поверхности, длины волны РЛС, ее поляризации, направления облучения. Для характеристики отражающих свойств цели пользуются обобщенной величиной, учитывающей совокупность указанных выше факторов: эффективной отражающей площадью цели, называемой эффективной площадью рассеяния (ЭПР).

общее выражение для ЭПР: .

Для экспериментального определения ДОР цель перемещают вокруг РЛС и при этом измеряют напряженность поля .Затем испытываемую цель

заменяют эталонной (имеющей обычно форму шара) с известным значением ЭПР и определяют напряженность поля . Так как параметры и не изменяются, то из выражения находим искомое значение ЭПР:

.

22) Cущество процедур вторичной обработки РЛИ

Процесс вторичной обработки складывается в результате последовательного выполнения следующих операций: обнаружение траекторий целей; сопровождение и оценка параметров траектории.

Обнаружение траектории в процессе вторичной обработки может осуществляться визуально (оператором) или автоматически (вычислительным устройством) или автозахватом.

23) Cтробирование и селекция отметок в стробах

Одной из операций, выполняемых в процессе сопровождения целей, является выделение области, в которой с определенной вероятностью ожидается появление отметки в новом обзоре (стробирование).

Строб представляет собой заранее выбранную область зоны обзора РТС, координаты центра которой совпадают с координатами экстраполированных точек (ЭТ). Размер и форма строба выбираются так, чтобы вероятность попадания в него наблюдаемой отметки (НО), принадлежащей данной трассе была близка к единице.

В строб могут попасть и ложные отметки или отметки, принадлежащие другим траекториям. Поэтому возникает необходимость селекции отметок, попавших в строб, с целью выбора одной отметки, для которой вероятность принадлежности к сопровождаемой трассе является наибольшей. Селекция производится на основе сравнения координат и параметров новых отметок с экстраполированными координатами и характеристиками сопровождаемых трасс.

24) 1. Объединение информации в радиолокационной системе

Задача объединения радиолокационной информации состоит в том, чтобы путем дополнительной обработки данных, полученных от разных источников информации (например, средств активной и пассивной радиолокации, систем активного запроса и ответа, средств нетрадиционной локации), произвести группирование (отождествление) информации, относящейся к каждому отдельному воздушному объекту (ВО), а затем использовать имеющуюся избыточную информацию по некоторым ВО для повышения надежности и точности их сопровождения. Решение задачи объединения информации (третичной обработки информации) в радиолокационной системе возлагается на АСУ.

В результате третичной обработки формируется описание радиолокационной обстановки в зоне ответственности РЛ системы в виде совокупности формуляров. Каждый формуляр отражает характеристики обобщенной трассы ВО, составленной по информации о данном ВО, поступившей от различных сопровождающих его источников
