25. Назначение, состав и принцип функционирования системы с активным запросом-ответом

Система с активным запросом-ответом (САЗО) предназначена для определения принадлежности обнаруженных объектов к своим ВС и для получения координатной и другой полетной информации от своих объектов, оборудованных ответчиками. Система САЗО, включающая РЛС с активным запросом (запросчики) и ответчики, представляет собой автоматическую двухстороннюю радиолинию "запросчик-ответчик"

Запросчик на установленной волне вырабатывает и посылает в направлении ответчика кодированный запросный сигнал. Этот сигнал принимается приемником ответчика и декодируется, после чего автоматически передатчик ответчика вырабатывает кодированный ответный сигнал. Каналы запроса и ответа в общем случае имеют разнос по частоте, что исключает прямые взаимные помехи.

Принципы получения координатной информации об объектах те же, что и в обычных радиолокационных системах. Единственное отличие связано лишь с тем, что координатная информация содержится в параметрах не отраженного, а ответного сигнала.

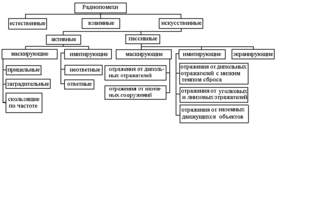

26. Источники и классификация помех

27. Количественные характеристики помехозащищенности РТС.

Помехоустойчивость РТС – способность РТС противостоять радиоэлектронному противодействию противника и выполнять свои функции по ведению радиолокационной разведки и выдаче радиолокационной информации с заданным качеством в условиях складывающейся обстановки.

Помехозащищенность РТС – составная часть помехоустойчивости, характеризующая способность РТС противостоять воздействию помех за счет использования устройств и режимов защиты от помех.

Для количественной оценки помехозащищенности РТС используется ряд показателей.

в качестве обобщенного показателя помехозащищенности можно использовать дальность обнаружения определенного типа воздушных объектов с заданными вероятностями правильного обнаружения и ложной тревоги в конкретных условиях помеховой обстановки.

28.Методы радиолокационного распознавания

29. Показатели качества распознавания

Показатели качества распознавания – совокупность показателей, характеризующих возможности РТС по решению задачи распознавания ВО.

К показателям качества распознавания воздушных объектов относятся:

виды и количество классов распознаваемых воздушных объектов (библиотека классов);

вероятность правильного распознавания класса воздушного объекта;

вероятность ошибочного распознавания класса воздушного объекта;

матрица вероятностей распознавания воздушных объектов;

дальность распознавания воздушных объектов;

зона распознавания воздушных объектов;

время распознавания воздушных объектов;

помехоустойчивость распознавания воздушных объектов;

имитоустойчивость распознавания воздушных объектов;

разрешающая способность средства распознавания по дальности и (или) угловым координатам;

пропускная способность средства распознавания воздушных объектов.

Дадим определения перечисленным показателям.

30. Назначение, состав и основные технические характеристики специализированного вычислителя.

Специализированный вычислитель (СВ) представляет собой ЭВМ специального назначения третьего поколения. Предназначен для решения специализированных задач обработки информации в комплексах средств автоматизации.

В зависимости от использования СВ решаются следующие задачи:

в комплексе средств отображения и управления:

подготовка информации для отображения ее на рабочих местах лиц боевого расчета;

обеспечение взаимодействия лиц боевого расчета с ЦВК посредством команд, вводимых с пультовой аппаратуры рабочих мест.

В состав спецвычислителя входят следующие функциональные устройства:

1. Вычислительное устройство.

2. Устройство обмена.

3. Запоминающие устройства:

4. Устройство управления внутренним магистральным каналом (УК).

5. Внутренний магистральный канал в составе:

6. Кодовые шины управления (КШУ-1, КШУ-2).

7. Пульт оперативного управления СВ (ПОУ СВ).

8. Блоки питания.

Основные технические характеристики СВ.

Организация форматов команд и структуры устройств СВ обеспечивает построение вычислителя со следующим максимальным составом аппаратуры:

максимальное число блоков ДЗУ по 8К 36-разрядных слов (32 разряда информационных + 4 контрольных) - 8 (4 резервных и 4 рабочих, или при работе без резерва - 8 рабочих);

максимальное число блоков ОЗУ по 4К 36-разрядных слов (32 разряда информационных + 4 контрольных) - 7 (1 резервный и 6 рабочих, или при работе без резерва - 7 рабочих);

суммарное количество процессоров УО и ВчУ в любом сочетании не может быть больше 8;

быстродействие СВ при выполнении арифметических и логических операций - около 200000 операций в секунду;

разрядность обрабатываемой ВчУ информации - 18 разрядов (16 разрядов информационных и 2 контрольных);

форма представления чисел - с фиксированной запятой в дополнительном коде;

31.Взаимодействие элементов СВ в режимах «Чтение» и «Модифицированная запись».

Чтение информации из ЗУ (режим «Чтение»).

При обращении к ЗУ в режиме чтения информации процессор

устанавливает в МА адрес ячейки ЗУ, к которой осуществляется обращение, а

по КШУ-1 выдаёт в УК сигнал ТрОбр-1, который является заявкой процессора на обращение к ЗУ.

Полный адрес ячейки ЗУ состоит из адреса модуля и адреса ячейки. Четыре старших разряда магистрали адреса (АМ0…АМ3) подключены к УК. По этим разрядам МА передаётся адрес модуля, в котором находится требуемая ячейка памяти.

Код, содержащийся в старших разрядах магистрали адреса АМ0…АМ3, – определяет номер модуля ЗУ, к которому процессор требует обращения, он передаётся в УК одновременно с сигналом ТрОбр-1.

УК производит анализ этих сигналов с целью определения, свободен ли в данном такте работы УК требуемый модуль ЗУ, и нет ли в данном такте работы обращения к нему более приоритетного процессора.

Если требуемый модуль ЗУ свободен, и к нему в данном такте работы УК нет обращения со стороны более приоритетного процессора, то УК разрешает процессору, выставившему заявку на обращение к ЗУ, выдачу адреса ячейки ЗУ. Для этого УК выдает в процессор по КШУ-1 сигнал ВдА и запускает в работу требуемый модуль ЗУ путём выдачи по КШУ-2 сигнала Обр-1.

В результате выдачи этих сигналов производятся следующие действия:

процессор выдаёт в МА адрес требуемой ячейки ЗУ;

в ЗУ возбуждается (начинает работать) схема управления, куда заносится адрес ячейки памяти и формируется сигнал ЗАН, используемый для анализа занятости ЗУ при обращении к нему процессоров (исключается обращение к занятому модулю другого процессора);

примерно через 1 мкс после поступления сигнала Обр-1 сигнал ЗАН снимается, а через 1,2 мкс ЗУ по КШУ-2 выдаёт в УК сигнал готовности (ГОТ) и в МЧт считанную 36-ти разрядную информацию из ячейки с заданным адресом;

по сигналу ГОТ УК по КШУ-1 выдаёт в процессор, требовавший обращения к ЗУ, сигнал приём слова (ПрС), по которому производится приём считанной информации из МЧт в процессор.

На этом взаимодействие процессора и модуля ЗУ в режиме «Чтение» завершается. Последовательность обмена сигналами управления при взаимодействии процессора с ЗУ в режиме «Чтение» представлена на рис. 2.

Запись информации в ЗУ (режим «Модифицированная запись»).

Режим записи можно разделить на две фазы. В первой фазе информация считывается из ЗУ, как и в режиме «Чтение». Отличие от режима «Чтение» состоит в том, что одновременно с выдачей в МА адреса ячейки памяти, процессор выдаёт по специальной шине признак записи (ПрЗп), а в ЗУ момент снятия сигнала ЗАН отсчитывается не от сигнала Обр-1, а от сигнала Обр-2.

После получения по сигналу ПрС информации из МЧт и её обработки процессор по КШУ-1 выдаёт в УК сигнал ТрОбр-2.

Если в данном такте работы УК не поступил сигнал ТрОбр-2 от более приоритетного процессора, то УК посылает в процессор по КШУ-1 сигнал «Выдача слова» (ВдС), а в ЗУ по КШУ-2 – сигнал Обр-2.

В противном случае (если есть сигнал ТрОбр-2 от более приоритетного процессора) обслуживание заявки процессора откладывается до следующего такта работы УК. По сигналу ВдС процессор выдаёт в МЗп сформированную для записи в ячейку памяти информацию. На этом процесс обмена информацией в режиме «Модифицированная запись» заканчивается.

32. Классификация запоминающих устройств и их характеристики

По методу поиска информации ЗУ подразделяются на адресные и безадресные.

Безадресные ЗУ подразделяются на ассоциативные и магазинные.

По способу записи и считывания многоразрядных слов ЗУ подразделяются на параллельные и последовательные.

По способу хранения информации различают статические и динамические ЗУ.

По характеру обращения к ячейкам памяти различают ЗУ с последовательным и произвольным обращением.

По характеру считывания информации ЗУ делятся на устройства со считыванием без разрушения и с разрушением информации.

По функциональному назначению общепринятой считается следующая классификация ЗУ: регистровые, сверхоперативные, оперативные, постоянные и полупостоянные, внешние, буферные запоминающие устройства.

Характеристики запоминающих устройств.

Для сравнения запоминающих устройств различных типов рассматривают их следующие основные параметры: информационная ёмкость; быстродействие; надёжность.

33. Назначение, состав и основные технические характеристики блока ЗУ-02. Взаимодействие элементов блока ЗУ-02 по структурной схеме.

Блок запоминающих устройств СВ, конструктивно выполненный в виде блока ЗУ-02, предназначен для приема, временного хранения и выдачи информации представленной двоичными числами

Структурная схема блока ЗУ-02 представлена на рис. 5 и в альбоме схем на стр. 5.

Основными элементами структурной схемы блока ЗУ-02 являются:

• магистральные усилители (приёмники и передатчики) (ТЭЗ СНШ-182-06 (3), СНШ-182-07 (4));

• схема управления (ТЭЗ ЛУС-7-645);

• схема приёма и контроля кода адреса (ТЭЗ ЛУС-7-644);

• регистр числа (ТЭЗ ЛУС-7-644);

• оперативная память (ТЭЗ 85-024 или 766 (4));

• согласователи уровня (ТЭЗ ЛНС-38-006 (2));

• блоки питания ВН-163 (2).

Основные технические характеристики блока ЗУ-02.

Емкость модуля оперативной памяти ОЗУ-4К-36 рассчитана на хранение 4096 36-ти разрядных слов.

34. Назначение, состав блока ДЗУ-Э-8К-М. Взаимодействие элементов блока ДЗУ-Э-8К-М по структурной схеме.

Долговременное запоминающее устройство (ДЗУ) с электрической перезаписью информации предназначено для хранения программ, подпрограмм и различных констант

ДЗУ рассчитано на хранение и выдачу 8192 36-разрядных чисел с временем выборки числа 1,2 мкс и минимальным циклом обращения 1,5 мкс.

Входы, служащие для приема кода адреса, а также выходы ДЗУ-Э-8К-М согласованы с взаимодействующими элементами СВ кабелем, имеющим волновое сопротивление 75 Ом.

ДЗУ-Э-8К-М конструктивно выполнено в виде одного двухъярусного блока. Конструкция ДЗУ обеспечивает замену всех ТЭЗов, кассет и источников напряжения, а также доступ к монтажу блока.

На лицевой панели блока расположены лампочки индикации, контрольные гнезда, разъемы для связи с другими устройствами

ДЗУ работает в режиме «Чтение».

35. Назначение и состав УК.

УК предназначено для управления процессом обращения процессоров к общей памяти посредством внутреннего магистрального канала, управления конфигурацией модулей ЗУ и синхронизации работы всех устройств спецвычислителя.

В состав УК входят следующие основные функциональные устройства:

устройство приоритетного обращения (УПО); регистры УК (РУК); синхронизатор (С).

36. Назначение, состав и технические характеристики ВчУ.

ВчУ является основным операционным устройством СВ и предназначено для:
