44. Назначение, состав и основные технические характеристики БИО

44.1. Назначение БИО

Блок индикатора основной (БИО) представляет собой оконечное устройство отображения РМ и предназначен для:

• отображения первичной информации, поступающей от РЛС (эхосигналы, сигналы активного ответа, сигналы определения государственной принадлежности - ОГП, сигналы пеленгационных каналов, отметки дальности и азимута);

• стабилизации вторичной информации о воздушной и радиационной обстановке;

• отображения результатов целераспределения (ЦР), состояния боевой готовности (БГ) и этапов ведения боевых действий (БД) подчиненными огневыми средствами;

• отображения состояния источников РЛИ и технического состояния аппаратуры КП;

• отображения справочной и тестовой информации;

• отображения дислокационной и вспомогательной информации, необходимой лицам боевого расчета для решения задач управления.

БИО имеет 4 модификации - БИО, БИО-1, БИО-2, БИО-3.

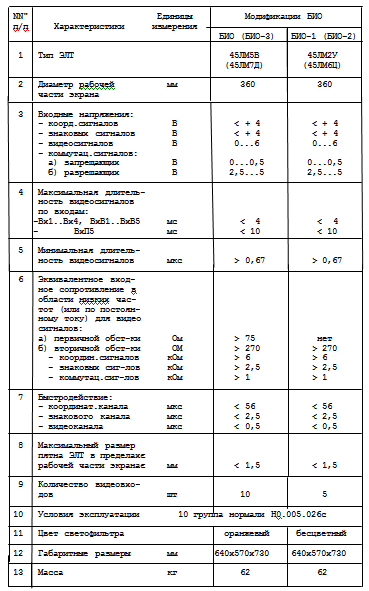

44.2. Основные технические характеристики БИО

44.3. Состав БИО

В состав БИО входят следующие устройства:

• два усилителя отклонения луча по осям Х и У (УО-1М);

• электроннолучевая трубка типа 45ЛМ6Ц (для КБУ 49Л6 системы 73Н6);

• отклоняющая система (ОС);

• схема гашения видеосигналов за пределами рабочей части экрана ЭЛТ и управления динамической фокусировкой - (УВДФ);

• схема усилителя динамической фокусировки (УДФ-2) с катушкой динамической фокусировки (ДС);

• видеоканал, состоящий из:

• узла коммутации сигналов вторичной информации (КСВВ);

- узла коммутации сигналов первичной информации (КСВП) (в БИО-2 не используется);

• двух видеоусилителей (ВУ-2 и ВУ-3);

  • схема статической фокусировки (СФ-2) с фокусирующей системой (ФС);

  • схема управления и защиты ЭЛТ;

  • высоковольтный блок ВС-1020 (для БИО-2), ВС-1014 (для БИО и БИО-1), ВС-1023 и ВС-1026 (для БИО-3);

  • схема защиты от прожога (ЗП).

45. Взаимодействие элементов БИО по функциональной схеме

Рассмотрим на примере отображения формуляра воздушного объекта.

Для отображения формуляра ВО на БИО поступает сначала графическая информация (напряжение отклонения - Ux, Uy и сигнал подсвета точки), затем знаковая информация (напряжение отклонения Uх зн, Uу зн и сигналы подсвета знаков). Таким образом сначала луч на экране выводится в нужное место экрана подсвечивается точка, затем около точки последовательно отображаются, знаки формуляра.

Отображение графической информации

От СВ в УУО блока УОП поступила очередная кодограмма типа Т-РМ в ВчУ блока ЦВУ запущена программа П4. Графическая информация поступила в УФОИ, где она преобразована в напряжение отклонения луча (Uх и Uy) и сформирован импульс подсвета точ­ки. Эти сигналы поступают в блок БИО. В блоке БИО одновременно обеспечивается отклонение луча координатным каналом и подсвет луча каналом подсвета.

От УФОИ напряжения Uх и Uy поступают через схему контроля УО в усилители отклонения. В усилителях отклонения УО-1М обеспечивается сложения напряжений Ux и Uy с напряжением коррекции центpa отображаемой информации отдельно по координате Х и Y, при этом знаковое напряжение отсутствует. Затем эти напряжения усиливаются парафазными усилителями и преобразуются в токи, протекающие через катушки отклоняющей системы.. Под действием токов, протекающих в катушках отклоняющей системы, происходит суммирование магнитных полей и электронный луч отклоняется в требуемое место экрана ЭЛТ.

Отображение знаковой информации.

На втором этапе от генератора знаков поступают: напряжения отклонения знаков (Uxзн и Uузн), импульсы подсвета знаков и разрешающий сигнал КИЗН-1.

КИЗН-1 поступает в усилители отклонения УО-1 (X и Y) и на плату КСВВ разрешая прохождение знаковых напряжений и сигналов подсвета зна­ков соответственно.

Знаковые напряжения через схему контроля поступают на усилители откло­нения, где добавляются к напряжению отклонения луча, усиливаются и, с по­мощью отклоняющей системы вызывают движение луча рисуя знак.

4
