ПОУ СВ предназначен для ручного управления работой СВ при выполнении рабочих и тестовых программ, контроля за ходом выполнения программ при наладке аппаратуры и программ и оценки технического состояния СВ, а также для оперативного вмешательства в работу программ СВ при решении рабочих задач.

ПОУ СВ позволяет обеспечить:

• установку в исходное состояние регистров ВчУ и УО, занесение на регистр словосостояния процессора (ССП) начального адреса программы, пуск и останов ВчУ;

• выполнение программ ВчУ в автоматическом и покомандном режимах;

• управление остановом или прерыванием программ по условиям, набираемым на ПОУ (по заданному номеру команды, по записи в заданную ячейку ОЗУ или считыванию из заданной ячейки памяти);

• загрузку оперативных регистров ВчУ информацией, набранной на клавишах ИНФОРМАЦИОННОГО ПОЛЯ, с использованием адресации ОР либо в форматах команд программы, либо с использованием клавишного регистра АДРЕС ОР;

• выработку одиночного сигнала по требованию оператора, который может использоваться для прерывания рабочих программ;

• индикацию состояния основных регистров ВчУ.

Состав :

По функциональному назначению органы управления и индикации ПОУ СВ можно разделить на:

1. клавишные регистры ИНФОРМАЦИОННОЕ ПОЛЕ и АДРЕС ОР;

2. управление индикацией и поле лампочек ИНДИКАЦИЯ;

3. отдельные клавиши оперативного управления;

4. релейная схема управления выработкой сигналов НУ (начальная установка) и ПУСК.

41.Органы индикации и оперативного управления ПОУ СВ.

2.3. Органы оперативного управления.

В группу органов оперативного управления входят клавишные переключатели:

• АВТОМ;

• под общей гравировкой ОСТАНОВ:

• ЧИС ЗАП (останов по записи числа);

• ЧИС СЧТ (останов по считыванию числа);

• ПО КОМ (останов по команде);

• АВР (авторазрыв);

• ОСТ;

• ЗАП ОР (запись в ОР);

• ЗАП ССП (занесение ССП);

• ТР (требование оператора).

Обратные провода этих цепей, а также цепей НУ и ПУСК объединены. К этой же группе следует частично отнести и переключатель, управляющий режимом работы ПОУ. Переключатель режима работы ПОУ при поданном напряжении питания -12 В управляет работой реле Р1, Р7 и Р9:

• в положении переключателя ПОУ эти реле находятся под током,

• в положении ОТКЛ - обесточены.

Через нормально замкнутые контакты реле Р7 потенциал обратного провода цепи АВТОМ подан к контакту 2, соответствующего клавишного переключателя, обеспечивая таким образом, либо подключение его к прямому проводу (клавиша АВТОМ нажата), либо отключение (клавиша АВТОМ отжата).

Если реле Р7 обесточено, то потенциал цепи обратного провода АВТОМ через контакты реле подан непосредственно в цепь прямого провода, независимо от положения клавиша АВТОМ.

Через нормально замкнутые контакты реле Р9 потенциал цепи обратного провода подан на переключатели клавиш ТР, ОСТ, ЗАП ОР, ЗАП ССП, а также на одну из пар контактов переключателя клавиши ПУСК.

При включенном переключателе ПОУ нажатие клавиша ОСТ вызывает замыкание цепей прямого и обратного проводов. При отключенном переключателе эти цепи не замыкаются независимо от положения клавиша ОСТ.

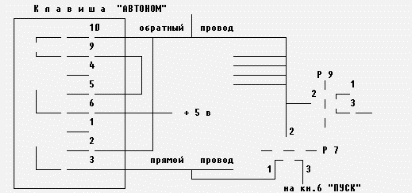

Рис. 3. Подключение органов оперативного управления ПОУ СВ к релейным схемам ВчУ-1.

2.2. Средства и органы управления индикацией.

Для управления индикацией служит переключатель, обеспечивающий замыкание соответствующих пар прямых и обратных проводов в трех положениях: ОР, ВР и РР. В положении ОР обеспечивается подключение к схеме индикации выходов оперативных регистров ВчУ, в положении ВР - выходов входного регистра ВчУ и в положении РР - выходов старшего байта ССП (первый байт индикации), регистра результата РР2 (второй байт индикации) и регистра результата РР1 (третий и четвертый байты индикации).

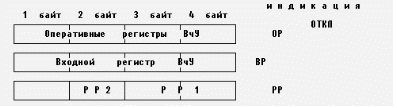

Рис. 2. Содержание регистров индикации.

В положении переключателя ОТКЛ все пары прямых и обратных проводов отключены. Поле ИНДИКАЦИЯ состоит из 36 лампочек, которые через соответствующие цепи подключаются к схеме индикации ВчУ.
