Московский Государственный Технический Университет имени Н. Э. Баумана

Курсовая работа

по дисциплине «Супер ЭВМ»

Автоматизированная информационная система туроператора

Выполнили:

студент группы ИУ5-94

__________ Жуков Р. В.

студентка группы ИУ5-94

__________ Богницкая А.П.

Москва

2012

Оглавление

Задание 3

1. Описание предметной области 4

2. Архитектура сети 4

2.1 Задание 4

2.2 Теоретический материал 4

2.3 Реализация 4

3. Выбор оборудования 6

3.1. Задание 6

3.2. Теоретический материал 6

3.3. Практическое выполнение 6

4. Выбор операционной системы 7

5. Модель бизнес процесса 8

5.1. Словесное описание 8

5.2.Теоретический материал 9

5.3.Модель процесса в нотации BPMN 10

6. Выбор режимов архивации и восстановления 12

6.1. Задание 12

6.2. Теоретический материал 12

6.3. Практическое выполнение 14

6.3.1Определение объема базы данных 14

6.3.2. Интенсивность наполнения и работы с БД 17

6.3.3. Способы архивации данных 18

6.3.4. Выбор режима архивации 18

7. Заключение 20

8. Список литературы 20

Задание

Для автоматизированной информационной системы необходимо запроектирвоать сеть:

- по архитектуре клиент-сервер;

- по структуре 6-8 офисов, один из которых главный.

Выбрать оборудование и операционные системы для офисов из линейки Z/OS. Для центрального офиса выбрать супер ЭВМ типа мэйнфрейм и советующую операционную систему.

Выбор произвести используя методику анализа прототипов и аналогов (не менее 3-4-х аналогов по 5-7 критериям). Задаться количественными характеристиками запросов для АИС.

Разработать модель бизнес процесса АИС в нотации BPMN в виде диаграмм. Диаграмма моделирования бизнес процесса в нотации BPMN должна содержать следующие элементы:

- объекты потока управления

- соединяющие объекты

- роли (не менее 2 пулов или 1 пул и 2 дорожки).

Привести словесное описание бизнес процесса.

Выбрать в качестве СУБД DB2 для использования с «1С: Предприятие 8». Обосновать выбор режимов архивации и восстановления информационной БД.

1. Описание предметной области

Любой университет владеет несколькими общежитиями. Они могут быть достаточно рассредоточены в пространстве, что вызывает трудности при коммуникации между ними.

Каждым общежитием управляет комендант, при этом существует отдельный управляющий орган студенческими общежитиями УСО, который распределяет заселяющихся студентов, ведет общий учет всех проживающих.

Коменданту общежития необходимо знать, кто в какой комнате живет, сколько свободных мест в каждой комнате, а так же знать текущий курс у проживающих в каждой комнате.

Так же за каждым общежитием закреплён завхоз, в ответственности которого лежит все имущество общежития. Ему необходимо вести учет имущества в каждой комнате, а так же на складе общежития.

Возможно существование кастелянши, заведующей постельным бельем и различными другими тряпочными изделиями. Однако эта роль может быть совмещено с ролью завхоза.

1. Архитектура сети

2.1 Задание

Для автоматизированной информационной системы необходимо запроектировать сеть:

- по архитектуре клиент-сервер;

- по структуре из 6-8 офисов, один из которых – главный.

2.2 Теоретический материал

Клиент-сервер — вычислительная или сетевая архитектура, в которой задания или сетевая нагрузка распределены между поставщиками услуг (сервисов), называемыми серверами, и заказчиками услуг, называемыми клиентами. Нередко клиенты и серверы взаимодействуют через компьютерную сеть и могут быть как различными физическими устройствами, так и программным обеспечением.

VPN (англ. Virtual Private Network — виртуальная частная сеть) — обобщённое название технологий, позволяющих обеспечить одно или несколько сетевых соединений (логическую сеть) поверх другой сети (например, Интернет). Несмотря на то, что коммуникации осуществляются по сетям с меньшим неизвестным уровнем доверия, уровень доверия к построенной логической сети не зависит от уровня доверия к базовым сетям благодаря использованию средств криптографии (шифрования, аутентификации, инфраструктуры открытых ключей, средств для защиты от повторов и изменений передаваемых по логической сети сообщений).

2.3 Реализация

По описанию предметной области можно спроектировать следующую архитектуру:

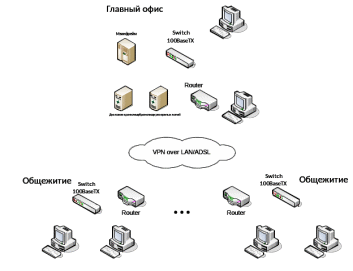

Рис 1. Схема сети АИС «Общежитие»

Локальные сети внутри каждого здания построены на технологии 100 Base TX по топологии «звезда». Данная технология обладает следующими преимуществами:

• Низкая стоимость

• Относительно высокая надежность

• Простота прокладки, установки и настройки

• Поддержка любым современным оборудованием

• Расстояние между узлами до 100 м

В каждом здании необходимо установить коммутатор так, чтобы расстояние до наиболее активно используемых узлов было наименьшим. В случае, если какай-либо узел расположен дальше 100 метров от коммутатора, допускается на данном сегменте сети использовать повторители или концентраторы.

Связь между зданиями следует организовать с помощью VPN каналов. Данное требование к реализации сети вытекает из слабой защищенности каналов (как физическому, так и логическому), а так же низкому доверю к достоверности информации в этих сетях.

В случае наличия локальных сетей между зданиями следует использовать их, в обратном случае возможно построение VPN сети через глобальную сеть Интернет, с подключением к ней по технологии ADSL или более быстрых технологий.

В главном офисе наряду с рабочими станциями устанавливается мэйнфрейм а так же хранилища данных для БД и резервных копий. В случае реализации зеркалировании данных БД в собственном хранилище и малого бюджета. Допускается совмещение сервера резервного копирования и БД в одном, однако это в любом случае снизит надежность данной системы в целом.

1. Выбор оборудования

3.1. Задание

Выбрать оборудование и операционные системы для офисов из линейки Z/OS. Для центрального офиса выбрать супер ЭВМ типа мэйнфрейм и соответствующую операционную систему.

Выбор произвести использую методику анализа прототипов и аналогов (не менее 3-4-х аналогов и 5-7 критериев). Задаться количественными характеристиками запросов для АИС.

3.2. Теоретический материал

IBM System z (более раннее название — IBM eServer zSeries) — бренд, созданный компанией IBM для обозначения линейки мейнфреймов.

Название «IBM System z» в настоящее время относится ко всем моделям, поддерживающим z/Architecture, то есть к семействам IBM zSeries, IBM System z9, IBM System z10, а также zEnterprise.

z/OS — проприетарная 64-битная серверная операционная система, разработанная компанией IBM для мейнфреймовсобственного производства. Является дальнейшим развитием операционной системы OS/390, объединяя MVS и системные службы Unix (POSIX-совместимая реализация для Unix, изначально известная как MVS OpenEdition или OpenMVS).

zIIP (z9 Integrated Information Processor) — специализированный процессор, предназначенный главным образом для разгрузки центральных процессоров от обработки приложений DB2. В нашей задаче наличие таких процессоров позволит увеличит производительность, в связи с тем что будет использоваться база данных DB2. Однако следует учитывать, что zIIP используется только в мейнфреймах серии System z9 или выше и поддерживается операционной системой Z/OS 1.8 и выше.

1. Практическое выполнение

Выбор оборудования ил линейки zSeries проведем методом взвешенной суммы. Так как последняя модель мейнфрейма в этой линейки EC12 имеет 5 разных конфигураций, то сравним самую младшую и самую старшую конфигурации, а так же проведем их сравнение с предыдущей моделью в наилучшей комплектации zEnterprise™ 196 (M80).

Таблица 1. Исходные значения для сравнения мэйнфремов.

¹ Стоимость оборудования очень сильно меняется в зависимости от страны приобретения, целей использования и времени покупки. Разброс цен может составлять 10%.

Таблица 2. Нормированные значения для сравнения мэйнфремов.

По итогам сравнения выбранной супер ЭВМ типа мэйнфрейм стала модель HA1 из линейки EC12.

1. Выбор операционной системы

Выбранная модель мэйнфрейма поддерживает следующие операционные системы:

1) z/OS — проприетарная 64-битная серверная операционная система, разработанная компанией IBM для мейнфреймов собственного производства. Является дальнейшим развитием операционной системы OS/390, объединяя MVS и системные службы Unix (POSIX-совместимая реализация для Unix, изначально известная как MVS OpenEdition или OpenMVS).

Содержит большинство функций, реализованных в 1970-х и 1960-х (в некоторых случаях), z/OS также предлагает многие отличительные черты и элементы, идентичные таковым в ныне доступных открытых системах. Таким образом, в то время как CICS, IMS, RACF, SNA и подобные функциональные возможности до сих пор продолжают ежедневно использоваться, они стали менее заметными, чем в прошлые годы.

z/OS работает также на мейнфреймах более ранних архитектур, чем z/Architecture, которые работали в 32-битном режиме, и с аппаратным обеспечением, использующим 24-битную адресацию памяти. Тем не менее, начиная с версии z/OS V1R6, выпущенной 24 сентября 2004 года, z/OS требует 64-битные серверы IBM System z. Поддержка версии z/OS V1R5 осуществлялась до 31 марта 2007 года, что означает неактуальность данной ОС в настоящие дни. В связи с этим данная ОС может не рассматриваться, как заведомо устаревшая.

2) OpenSolaris for System z — дистрибутив на основе операционной системы OpenSolaris, предназначенный для работы на мейнфреймах IBM System z.

В октябре 2008 Sine Nomine Associates публично представила первый «прототип» OpenSolaris for System z. OpenSolaris for System z доступен для бесплатного скачивания и распространяется на тех же лицензионных условиях, что и OpenSolaris для других платформ. Весь исходный код открыт; нет модулей, существующих только в бинарном виде.
