Московский Государственный Технический Университет им.Н.Э.Баумана

Отчёт по лабораторной работe №2

по курсу «Структурное проектирование АСОИ»

Исполнитель:

студент группы ИУ5-109

Новосельцев А.Б.

____________________

«___»_________ 2013 г.

1. Задание.

С помощью пакета ERWIN разработать ERD (logic-схема) системы, организующей работу процессингового центра. Сгенерировать отчет Data Diagram (physical - схема) для Oracle 8i, сгенерировать DDL-сценарий (Data Definition Language) с описанием объектов системы.

Требования к отчету:

1. Рисунки ERD и DD

2. В приложении привести DDL-сценария (часть описания триггеров можно удалить)

2. Выполнение.

1. Logic-схема.

Результат создания logic-схемы представлен на рис.1.

Рис.1. Logic-схема.

1. Physical – схема.

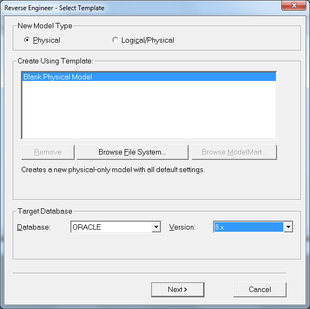

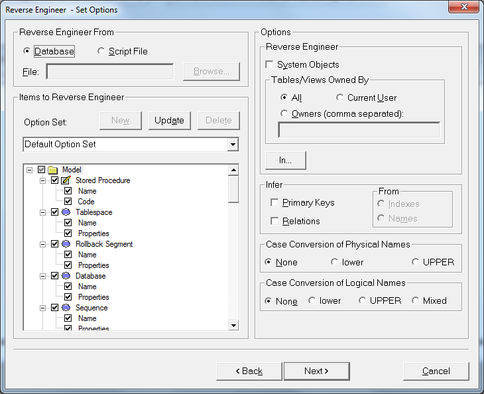

Для конвертации воспользуемся Tools->Reverse Engineer. После ряда форм (рис.2а-2в) получим искомую схему (рис.3).

Рис.2а.

Рис.2в

Рис.3.

Приложение 1. DDL-сценарий.

CREATE TABLE Банк

(

Ключ_банка INTEGER NOT NULL ,

БИК VARCHAR2(20) NULL ,

Наименование VARCHAR2(20) NULL ,

Адрес VARCHAR2(20) NULL ,

N_лицензии VARCHAR2(20) NULL ,

Домен VARCHAR2(20) NULL ,

N_порта INTEGER NULL

);

CREATE UNIQUE INDEX XPKБанк ON Банк

(Ключ_банка ASC);

ALTER TABLE Банк

ADD CONSTRAINT XPKБанк PRIMARY KEY (Ключ_банка);

CREATE TABLE Банк_Запрос

(

Ключ_банка INTEGER NOT NULL ,

Ключ_запроса INTEGER NOT NULL

);

CREATE UNIQUE INDEX XPKБанк_Запрос ON Банк_Запрос

(Ключ_банка ASC,Ключ_запроса ASC);

ALTER TABLE Банк_Запрос

ADD CONSTRAINT XPKБанк_Запрос PRIMARY KEY (Ключ_банка,Ключ_запроса);

CREATE TABLE Другой_Пц

(

Ключ_другого_Пц CHAR(18) NOT NULL ,

Диапазон_кодов INTEGER NULL ,

Доменное_имя VARCHAR2(20) NULL ,

N_порта INTEGER NULL

);

CREATE UNIQUE INDEX XPKДругой_Пц ON Другой_Пц

(Ключ_другого_Пц ASC);

ALTER TABLE Другой_Пц

ADD CONSTRAINT XPKДругой_Пц PRIMARY KEY (Ключ_другого_Пц);

CREATE TABLE Запрос

(

Ключ_запроса INTEGER NOT NULL ,

Ключ_другого_Пц CHAR(18) NULL ,

Дата_и_время_операции DATE NULL ,

N_карты INTEGER NULL ,

ФИО_держателя VARCHAR2(20) NULL ,

Дата_истечения_срока DATE NULL ,

Тип_операции VARCHAR2(20) NULL ,

сумма INTEGER NULL ,

Статус VARCHAR2(20) NULL ,

Ключ_банка_эмитента INTEGER NULL ,

Ключ_банка_эквайера INTEGER NULL

);

CREATE UNIQUE INDEX XPKЗапрос ON Запрос

(Ключ_запроса ASC);

ALTER TABLE Запрос

ADD CONSTRAINT XPKЗапрос PRIMARY KEY (Ключ_запроса);

CREATE TABLE Карта_по_эмиссии

(

Ключ_карты INTEGER NOT NULL ,

ФИО_владельца VARCHAR2(20) NULL ,

Срок_истечения DATE NULL ,

N_карты INTEGER NULL ,

Платежная_система VARCHAR2(20) NULL ,

Тип_шаблона_оболочки VARCHAR2(20) NULL ,

Ключ_банка INTEGER NULL

);

CREATE UNIQUE INDEX XPKКарта_по_эмиссии ON Карта_по_эмиссии

(Ключ_карты ASC);

ALTER TABLE Карта_по_эмиссии

ADD CONSTRAINT XPKКарта_по_эмиссии PRIMARY KEY (Ключ_карты);

CREATE TABLE Платеж_за_процессинг

(

Ключ_платежа CHAR(18) NOT NULL ,

дата_выставления_платежа DATE NULL ,

количество_запросов INTEGER NULL ,

комиссия_на_запрос INTEGER NULL ,

Сумма_платежа INTEGER NULL ,

Ключ_банка INTEGER NULL

);

CREATE UNIQUE INDEX XPKПлатеж_за_процессинг ON Платеж_за_процессинг

(Ключ_платежа ASC);

ALTER TABLE Платеж_за_процессинг

ADD CONSTRAINT XPKПлатеж_за_процессинг PRIMARY KEY (Ключ_платежа);

CREATE TABLE Стоп_карта

(

Номер_в_стоп_листе CHAR(18) NOT NULL ,

ключ_стоп_листа INTEGER NOT NULL ,

N_карты INTEGER NULL ,

Срок_истечения DATE NULL ,

ФИО_владельца VARCHAR2(20) NULL ,

Дата_заявления DATE NULL ,

Признак VARCHAR2(20) NULL

);

CREATE UNIQUE INDEX XPKСтоп_карта ON Стоп_карта

(Номер_в_стоп_листе ASC,ключ_стоп_листа ASC);

ALTER TABLE Стоп_карта

ADD CONSTRAINT XPKСтоп_карта PRIMARY KEY (Номер_в_стоп_листе,ключ_стоп_листа);

CREATE TABLE Стоп_лист

(

ключ_стоп_листа INTEGER NOT NULL ,

дата_получения DATE NULL ,

Ключ_банка INTEGER NULL

);

CREATE UNIQUE INDEX XPKСтоп_лист ON Стоп_лист

(ключ_стоп_листа ASC);

ALTER TABLE Стоп_лист

ADD CONSTRAINT XPKСтоп_лист PRIMARY KEY (ключ_стоп_листа);

ALTER TABLE Банк_Запрос

ADD (CONSTRAINT R_21 FOREIGN KEY (Ключ_банка) REFERENCES Банк (Ключ_банка));

ALTER TABLE Банк_Запрос

ADD (CONSTRAINT R_10 FOREIGN KEY (Ключ_запроса) REFERENCES Запрос (Ключ_запроса));

ALTER TABLE Запрос

ADD (CONSTRAINT R_12 FOREIGN KEY (Ключ_банка_эмитента) REFERENCES Банк (Ключ_банка) ON DELETE SET NULL);

ALTER TABLE Запрос

ADD (CONSTRAINT R_13 FOREIGN KEY (Ключ_банка_эквайера) REFERENCES Банк (Ключ_банка) ON DELETE SET NULL);

ALTER TABLE Запрос

ADD (CONSTRAINT R_14 FOREIGN KEY (Ключ_другого_Пц) REFERENCES Другой_Пц (Ключ_другого_Пц) ON DELETE SET NULL);

ALTER TABLE Карта_по_эмиссии

ADD (CONSTRAINT R_8 FOREIGN KEY (Ключ_банка) REFERENCES Банк (Ключ_банка) ON DELETE SET NULL);

ALTER TABLE Платеж_за_процессинг

ADD (CONSTRAINT R_18 FOREIGN KEY (Ключ_банка) REFERENCES Банк (Ключ_банка) ON DELETE SET NULL);

ALTER TABLE Стоп_карта

ADD (CONSTRAINT R_20 FOREIGN KEY (ключ_стоп_листа) REFERENCES Стоп_лист (ключ_стоп_листа));

ALTER TABLE Стоп_лист

ADD (CONSTRAINT R_19 FOREIGN KEY (Ключ_банка) REFERENCES Банк (Ключ_банка) ON DELETE SET NULL);

CREATE TRIGGER tD_Банк AFTER DELETE ON Банк for each row

-- ERwin Builtin Trigger

-- DELETE trigger on Банк

DECLARE NUMROWS INTEGER;

BEGIN

/* ERwin Builtin Trigger */

/* Банк Карта_по_эмиссии on parent delete set null */

/* ERWIN_RELATION:CHECKSUM="00051304", PARENT_OWNER="", PARENT_TABLE="Банк"

CHILD_OWNER="", CHILD_TABLE="Карта_по_эмиссии"

P2C_VERB_PHRASE="", C2P_VERB_PHRASE="",

FK_CONSTRAINT="R_8", FK_COLUMNS="Ключ_банка" */

UPDATE Карта_по_эмиссии

SET

/* %SetFK(Карта_по_эмиссии,NULL) */

Карта_по_эмиссии.Ключ_банка = NULL

WHERE

/* %JoinFKPK(Карта_по_эмиссии,:%Old," = "," AND") */

Карта_по_эмиссии.Ключ_банка = :old.Ключ_банка;

/* ERwin Builtin Trigger */

/* Банк Запрос on parent delete set null */

/* ERWIN_RELATION:CHECKSUM="00000000", PARENT_OWNER="", PARENT_TABLE="Банк"

CHILD_OWNER="", CHILD_TABLE="Запрос"

P2C_VERB_PHRASE="", C2P_VERB_PHRASE="",

FK_CONSTRAINT="R_12", FK_COLUMNS="Ключ_банка_эмитента" */

UPDATE Запрос

SET

/* %SetFK(Запрос,NULL) */

Запрос.Ключ_банка_эмитента = NULL

WHERE

/* %JoinFKPK(Запрос,:%Old," = "," AND") */

Запрос.Ключ_банка_эмитента = :old.Ключ_банка;

/* ERwin Builtin Trigger */

/* Банк Запрос on parent delete set null */

/* ERWIN_RELATION:CHECKSUM="00000000", PARENT_OWNER="", PARENT_TABLE="Банк"

CHILD_OWNER="", CHILD_TABLE="Запрос"

P2C_VERB_PHRASE="", C2P_VERB_PHRASE="",

FK_CONSTRAINT="R_13", FK_COLUMNS="Ключ_банка_эквайера" */

UPDATE Запрос

SET

/* %SetFK(Запрос,NULL) */

Запрос.Ключ_банка_эквайера = NULL

WHERE

/* %JoinFKPK(Запрос,:%Old," = "," AND") */

Запрос.Ключ_банка_эквайера = :old.Ключ_банка;

/* ERwin Builtin Trigger */

/* Банк Платеж_за_процессинг on parent delete set null */

/* ERWIN_RELATION:CHECKSUM="00000000", PARENT_OWNER="", PARENT_TABLE="Банк"

CHILD_OWNER="", CHILD_TABLE="Платеж_за_процессинг"

P2C_VERB_PHRASE="", C2P_VERB_PHRASE="",

FK_CONSTRAINT="R_18", FK_COLUMNS="Ключ_банка" */

UPDATE Платеж_за_процессинг

SET

/* %SetFK(Платеж_за_процессинг,NULL) */

Платеж_за_процессинг.Ключ_банка = NULL

WHERE

/* %JoinFKPK(Платеж_за_процессинг,:%Old," = "," AND") */

Платеж_за_процессинг.Ключ_банка = :old.Ключ_банка;

/* ERwin Builtin Trigger */

/* Банк Стоп_лист on parent delete set null */

/* ERWIN_RELATION:CHECKSUM="00000000", PARENT_OWNER="", PARENT_TABLE="Банк"

CHILD_OWNER="", CHILD_TABLE="Стоп_лист"

P2C_VERB_PHRASE="", C2P_VERB_PHRASE="",

FK_CONSTRAINT="R_19", FK_COLUMNS="Ключ_банка" */

UPDATE Стоп_лист

SET

/* %SetFK(Стоп_лист,NULL) */

Стоп_лист.Ключ_банка = NULL

WHERE

/* %JoinFKPK(Стоп_лист,:%Old," = "," AND") */

Стоп_лист.Ключ_банка = :old.Ключ_банка;

/* ERwin Builtin Trigger */

/* Банк Банк_Запрос on parent delete restrict */

/* ERWIN_RELATION:CHECKSUM="00000000", PARENT_OWNER="", PARENT_TABLE="Банк"

CHILD_OWNER="", CHILD_TABLE="Банк_Запрос"

P2C_VERB_PHRASE="", C2P_VERB_PHRASE="",

FK_CONSTRAINT="R_21", FK_COLUMNS="Ключ_банка" */

SELECT count(*) INTO NUMROWS

FROM Банк_Запрос

WHERE

/* %JoinFKPK(Банк_Запрос,:%Old," = "," AND") */

Банк_Запрос.Ключ_банка = :old.Ключ_банка;

IF (NUMROWS > 0)

THEN

raise_application_error(

-20001,

'Cannot delete Банк because Банк_Запрос exists.'

);

END IF;

-- ERwin Builtin Trigger

END;
