Московский Государственный Технический Университет им.Н.Э.Баумана

Отчёт по лабораторной работe №1

по курсу «Структурное проектирование АСОИ»

Бумага А4

(вид носителя)

7

(количество листов)

Исполнитель:

студент группы ИУ5-104

Шевченко П.А.

____________________

«___»_________ 2013 г.

Создание Data Flow Diagram

1. Задание.

Выполнение лабораторной работы подразумевает выполнение следующих заданий:

1. С помощью пакета BPWin разработать диаграмму потоков данных системы, организующей работу банкомата по обслуживанию клиента по его пластиковой карточке.

2. Сгенерировать отчет Diagram Object Report.

2. Выполнение.

В данном задании рассматривается система по обслуживанию клиента по его пластиковой карте. Система включает в себя:

1. Банкомат.

2. Процессинговый центр.

3. Банковская система.

Условия:

1. Пластиковая карточка является дебетовой (деньги можно только снимать).

2. Используется карта с магнитной полосой (без чипа).

3. Авторизацию карты выполняет банк.

4. Банкомат, процессинговый центр, банковская система работают в режиме on-line.

Для выполнения задания будет использоваться BPWin Version 4.1 SP1.

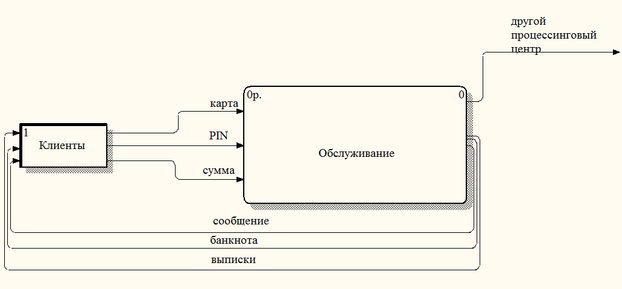

2.1. Контекстная диаграмма.

Контекстная диаграмма включает в себя 1 процесс «обслужить» и 1 внешнюю сущность «клиент». Клиент вводит пластиковую карту, её pin-код и сумму. В результате он получает сообщение, банкноту и выписку.

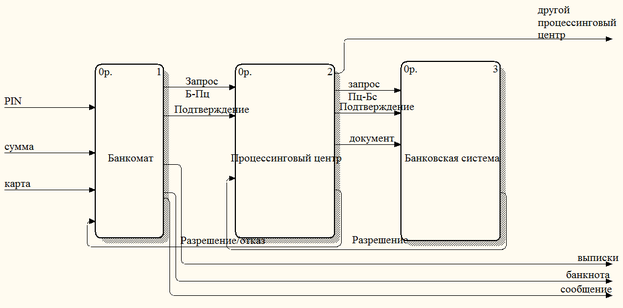

2.2. Детализация процесса «обслужить».

После ввода пластиковой карты, pin-кода и суммы формируется запрос «Б-ПЦ» в процессинговый центр, который является связующим звеном между банкоматами и банковской системой. ПЦ формирует запрос «ПЦ-БЭ» в банк эмитент. БЭ проверяет реквизиты банковской карты, блокирует счет и выдаёт «разрешение/отказ БЭ-ПЦ». ПЦ транслирует это разрешение в виде «разрешение ПЦ-Б», которое передаётся банкомату. Банкомат выполняет требуемые действия. После этого банкомат выдаёт «подтверждение Б-ПЦ» в ПЦ. ПЦ извлекает из своей базы данных платёжные документы и передаёт их в банковскую систему. В системе выполняются все требования по проводке и карт счёт разблокируется.

Вечером после окончания рабочего дня все запросы, обработанные Пц, передаются банкам, участвующим в этих запросах. Если Бэ подключен к другому Пц, запрос маршрутизируется.

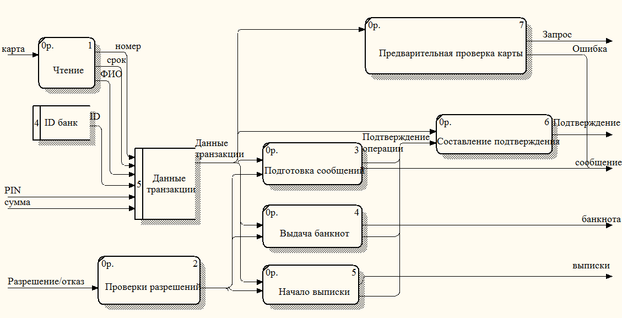

2.3. Детализация процесса «банкомат».

ФИО, номер карты, срок действия карты, идентификатор БЭ и идентификатор банкомата, pin-код и сумма объединяются в данные транзакции, которые запоминаются в хранилище. Эти данные используются при формировании «запроса Б-ПЦ», для выполнения требуемых операций, а также для составления «подтверждения Б-ПЦ»

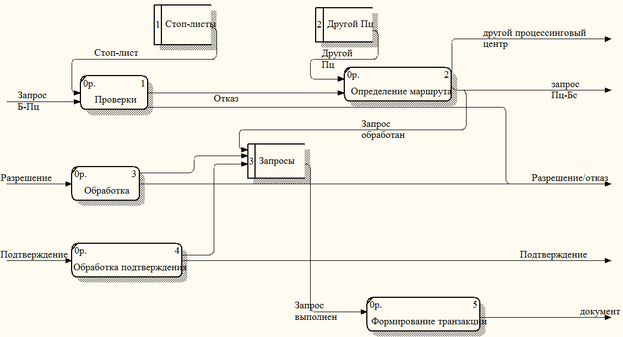

2.4. Детализация процесса «процессинговый центр».

Карта проверяется: если она включена в стоп-листы, то формируется отказ в обслуживании, если карта в другом Пц, то происходит маршрутизация. В противном случае запрос передается в БЭ и обрабатывается. При этом запрос сохраняется в хранилище.

После получения разрешения/отказа Бэ-Пц статус запроса меняется на “операция разрешена” или “отказ”. После выполнения операции в Банкомате приходит подтверждение Б-Пц, при этом статус менятеся на “выполнен”.

В вечернее время Пц обрабатывает выполненные за день запросы и формирует транзакции в Бс. По полученным документам банк выполняет требуемые проводки и выставляет в клиринговый центр требуемые счета.

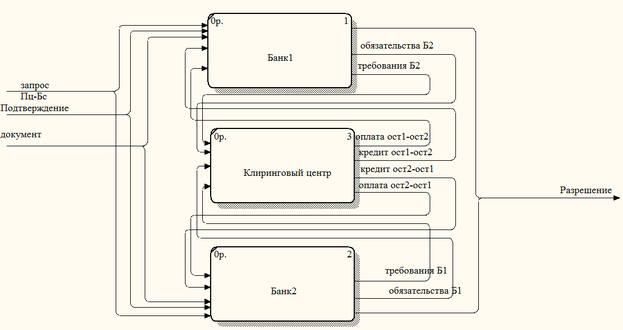

2.5. Детализация процесса банковская система.

Расщепление потоков и их объединение на выходе связано с тем, что и Б1, и Б2 могут выступать в роли БЭ. Пц формирует запросы по БЭ и Б-эквайерам и передает соответствующие транзакции в банки, где выполняются требуемые проверки.

После этого Банки направляют в клиринговый центр обязательства и требования. Затем выполняется работа клирингового центра.

3. Diagram object report

Activity Name Input Name Output Name

________________________ ________________________ ________________________

Обслужить Вставить пластиковую Другой ПЦ

карту

Ввести PIN-код Выписка

Запрашиваемая сумма Банкноты

Сообщение

Банкомат Вставить пластиковую Запрос Б-ПЦ

карту

Ввести PIN-код Банкноты

Разрешение ПЦ-Б Выписка

Запрашиваемая сумма Подтв. Б-ПЦ

Сообщение

Чтение карты Вставить пластиковую Номер карты

карту

ФИО

срок действия

Проверка разрешения Разрешение ПЦ-Б Разрешение

Выдача банкнот Данные транзакции Подтверждение

Разрешение Банкноты

Подготовка сообщений Данные транзакции Подтверждение

Разрешение Сообщение

Печать выписки Данные транзакции Выписка

Разрешение Подтверждение

Предварительная Данные транзакции Ошибка

обработка карты и

составление запроса в

ПЦ

Запрос Б-ПЦ

Составление Данные транзакции Подтв. Б-ПЦ

подтверждения в ПЦ

Подтверждение

Процессинговый центр Запрос Б-ПЦ Запрос ПЦ-БЭ

Подтверждение БЭ-ПЦ Подтв. ПЦ-БС

Подтв. Б-ПЦ Разрешение ПЦ-Б

Платежные док-ты в РБ

Другой ПЦ

Верификация и обработка стоп-лист Запрос из другого ПЦ

запроса

Запрос Б-ПЦ Ошибка

Обработка результатов от Подтверждение БЭ-ПЦ Разрешение ПЦ-Б

БЭ

запрос

Обработка Подтв. Б-ПЦ Подтв. ПЦ-БС

разрешения/отказа

запрос

Определение маршрута Запрос из другого ПЦ Другой ПЦ

Запрос из другого ПЦ Запрос обработан

Запрос ПЦ-БЭ

Обработка выписки запрос Платежные док-ты в РБ

АБС Запрос ПЦ-БЭ Подтверждение БЭ-ПЦ

Подтв. ПЦ-БС

Платежные док-ты в РБ

Банк 1 Запрос ПЦ-БЭ Подтверждение БЭ-ПЦ

Подтв. ПЦ-БС Обязательства Б2

Запрос ПЦ-БЭ Требования Б2

кредит ост1-ост2

оплата ост1-ост2

Клиринговый центр Обязательства Б2 оплата ост1-ост2

Требования Б2 кредит ост1-ост2

Требования Б1 оплата ост2-ост1

Обязательства Б1 кредит ост2-ост1

Банк 2 оплата ост2-ост1 Обязательства Б1

Запрос ПЦ-БЭ Подтверждение БЭ-ПЦ

кредит ост2-ост1 Требования Б1

Запрос ПЦ-БЭ

Подтв. ПЦ-БС
