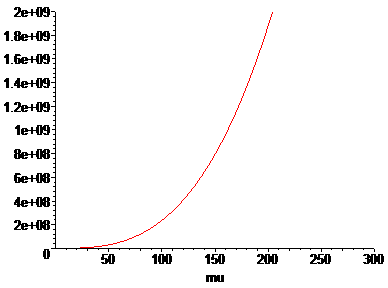

Рис.41 «Влияние интенсивности восстановления на среднее время наработки на отказ восстанавливаемой резервированной системы с нагруженным резервом»
Рис.42 «Влияние интенсивности восстановления на среднее время восстановления восстанавливаемой резервированной системы с нагруженным резервом»
Рис.43 «Влияние интенсивности восстановления на коэффициент готовности восстанавливаемой резервированной системы с нагруженным резервом»
Рис. 44. «Влияние интенсивности восстановления на вероятность успешного использования восстанавливаемой резервированной системы с нагруженным резервом»
Для восстанавливаемой резервированной системы с ненагруженным резервом
Рис. 45. «Влияние интенсивности восстановления на вероятность безотказной работы восстанавливаемой резервированной системы с ненагруженным резервом»
Рис.46. «Влияние интенсивности восстановления на среднее время наработки на отказ восстанавливаемой резервированной системы с ненагруженным резервом»
Рис. 2 47. «Влияние интенсивности восстановления на среднее время восстановления восстанавливаемой резервированной системы с ненагруженным резервом»
Рис.48. «Влияние интенсивности восстановления на коэффициент готовности восстанавливаемой резервированной системы с ненагруженным резервом»
Рис. 49. «Влияние интенсивности восстановления на вероятность успешного использования восстанавливаемой резервированной системы с ненагруженным резервом»
Для восстанавливаемой резервированной системы с частично нагруженным резервом
Рис.50. «Влияние интенсивности восстановления на вероятность безотказной работы восстанавливаемой резервированной системы с частично нагруженным резервом»
Рис.51. «Влияние интенсивности восстановления на среднее время наработки на отказ восстанавливаемой резервированной системы с частично нагруженным резервом»
Рис. 3 52.«Влияние интенсивности восстановления на среднее время восстановления восстанавливаемой резервированной системы с частично нагруженным резервом»
Рис. 53. «Влияние интенсивности восстановления на коэффициент готовности восстанавливаемой резервированной системы с частично нагруженным резервом»
Рис.54. «Влияние интенсивности восстановления на вероятность успешного использования восстанавливаемой резервированной системы с частично нагруженным резервом»
Сравнение по критериям надежности различных типов систем
В нижеприведенных пунктах проводится сравнение различных типов систем по вероятности безотказной работы, среднему времени безотказной работы (среднему времени наработки на отказ) и коэффициенту готовности.
Сравнение резервированной и нерезервированной систем
В данном пункте проводится сравнение восстанавливаемой резервированной и нерезервированной систем с дробной кратностью при неограниченном ремонте. Для резервированной системы рассматриваются нагруженный, ненагруженный и частично нагруженный режимы работы резерва.

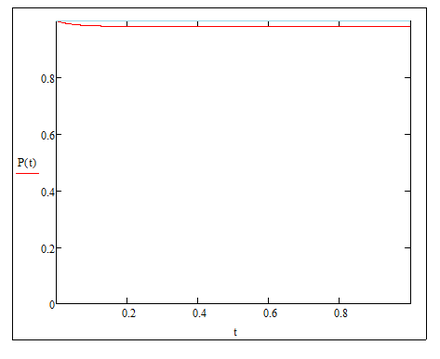

Рис. 55. «Влияние типа резерва на вероятность безотказной работы восстанавливаемой системы»
| Параметр\Тип системы | Тип 4 – Невосстанавливаемая резервированная система с комбинированным резервом Error: Reference source not found | Тип 7 – Восстанавливаемая резервированная система с дробной кратностью при неограниченном ремонте | |
| Тип 7а – с нагруженным резервом Рис | Без резервирования | ||
|
|
|
|
|
|
|
|
720181.071 | 2.5 |
– вероятность исправной работы системы
– среднее время безотказной работы (для невосстанавливаемых систем) или среднее время наработки на отказ (для восстанавливаемых систем)
Из таблицы видим что при условии частого (
) восстановления вероятность безотказной работы системы с использованием резервирования от системы где резервирование не используется отличается не более чем на 2%. Зато среднее время наработки на отказ отличается в 300000 раз.
Сравнение восстанавливаемых и невосстанавливаемых систем
В данном пункте проводится сравнение восстанавливаемой и невосстанавливаемой резервированных систем с дробной кратностью при неограниченном ремонте и нагруженным резервом.
Сравнение для ненагруженного и частично нагруженного резервов не проводится из-за полной аналогичности получаемых результатов, что видно из графика на Рис.

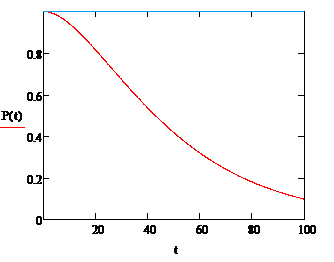

Рис. 56. «Влияние типа восстановления системы на вероятность безотказной работы системы»
| Параметр\Тип системы | Тип 4 – Невосстанавливаемая резервированная система с комбинированным резервом Error: Reference source not found | Восстанавливаемая система Тип 7а – с нагруженным резервом Рис |
|
|
|
|
|
|
| 720181.071 |
Из таблицы видим что вероятность безотказной работы восстанавливаемой системы близка к единице, а вероятность работы невосстанавливаемой системы близка к нулю. Зато среднее время безотказной работы (наработки на отказ) отличается в 10000 раз.
Сравнение систем с целой и дробной кратностью
В данном пункте проводится сравнение восстанавливаемых резервированных систем с нагруженным резервом с дробной и целой кратностью резервирования.
Сравнение для ненагруженного и частично нагруженного резервов не проводится из-за полной аналогичности получаемых результатов, что видно из графика на Рис.
Рис.57. «Влияние типа кратности резервирования (целая/дробная) на вероятность безотказной работы системы»
| Параметр\Тип системы | Восстанавливаемая резервированная система с целой кратностью при неограниченном ремонте с нагруженным резервомError: Reference source not found | Восстанавливаемая резервированная система сдробной кратностью Тип 7а – с нагруженным резервом Рис |
|
|
|
|
|
| 49614075 | 720181.071 |
|
|
|
|
|
| 0.9999999998 | 0.9999999828 |
|
| 0.9999999995 | 0.9999999654 |
– среднее время восстановления системы
– коэффициент готовности
вероятность успешного использования системы в установившемся режимеИз таблицы видно, что существенные отличия между восстанавливаемой резервированной системой с целой кратностью и восстанавливаемой резервированной системой с дробной кратностью наблюдаются только на кратностью среднем времени безотказной работы которое отличается примерно в 70 раз.
Общие выводы по работе
1) С увеличением интенсивности потока отказов вероятность безотказной работы, коэффициент готовности, среднее время работы (наработки на отказ) и вероятность успешного использования системы уменьшаются, а среднее время восстановления системы после отказа не изменяется. Это верно для всех типов систем.
2) С увеличением интенсивности восстановления вероятность безотказной работы, коэффициент готовности, среднее время работы (наработки на отказ) и вероятность успешного использования системы увеличиваются, а среднее время восстановления системы после отказа уменьшается. Это верно для всех типов систем.
3) С увеличением количества резервных элементов вероятность безотказной работы, коэффициент готовности, среднее время работы (наработки на отказ) и вероятность успешного использования системы увеличиваются, а среднее время восстановления системы после отказа не изменяется. Это верно для всех типов систем.
4) С точки зрения характеристик надежности при различных типах резервирования системы располагаются в следующем порядке (сначала самые надежные и дальше по убыванию):
1. восстанавливаемая резервированная система с ненагруженным резервом;
2. восстанавливаемая резервированная система с частично нагруженным резервом;
