Московский государственный технический университет им. Н. Э. Баумана

КУРСОВАЯ РАБОТА

«ИССЛЕДОВАНИЕ МЕТОДОВ РЕЗЕРВИРОВАНИЯ СИСТЕМ»

ПО РАЗДЕЛУ «Модели и методы оценки надежности

автоматизированных систем»

курса «Модели оценки качества АСОиУ»

Вариант 15

Москва — 2010

Содержание

Содержание 2

1. Задание 3

Цель работы: Изучение и исследование методов структурного резервирования восстанавливаемых и невосстанавливаемых систем. 3

2. Исходные данные 4

3. Расчет невосстанавливаемой резервированной системы с комбинированным резервом 5

Решение методом дифференциальных уравнений 6

Решение методом графов 16

Замечание 16

Восстанавливаемая резервированная система с дробной кратностью при неограниченном ремонте 17

С нагруженным резервом 17

С ненагруженным резервом 22

С частично нагруженным резервом 26

Восстанавливаемая нерезервированная система при неограниченном ремонте 31

Невосстанавливаемая резервированная система с дробной кратностью 33

Восстанавливаемая резервированная система с целой кратностью при неограниченном ремонте с нагруженным резервом 36

Расчет критериев надежности для указанных в задании параметров и типов систем 40

Исследование влияния различных параметров на надежность систем 43

Влияние интенсивности потока отказов 43

Для восстанавливаемой резервированной системы с нагруженным резервом 43

Для восстанавливаемой резервированной системы с ненагруженным резервом 45

Для восстанавливаемой резервированной системы с частично нагруженным резервом 47

Влияние интенсивности восстановления 52

Для восстанавливаемой резервированной системы с нагруженным резервом 52

Для восстанавливаемой резервированной системы с частично нагруженным резервом 58

Сравнение по критериям надежности различных типов систем 61

Сравнение резервированной и нерезервированной систем 61

Сравнение восстанавливаемых и невосстанавливаемых систем 62

Сравнение систем с целой и дробной кратностью 63

Общие выводы по работе 65

Используемая литература: 66

1. Задание

Цель работы: Изучение и исследование методов структурного резервирования восстанавливаемых и невосстанавливаемых систем.

Для заданных расчетно-логических схем систем (резервных групп):

1. Получить методами интегральных, дифференциальных уравнений и методом графов (не менее чем двумя методами) для указанных типов систем общие соотношения и расчетные формулы для следующих критериев надежности систем:

1. — вероятность безотказной работы;

2. — среднее время безотказной работы (для невосстанавливаемых систем) или среднее время наработки на отказ (для восстанавливаемых систем);

3. — среднее время восстановления системы после сбоя;

4. — коэффициента готовности системы;

5. — вероятность успешного использования системы.

Параметры 3, 4, 5, рассчитываются только для восстанавливаемых систем.

2. Рассчитать для указанных в задании параметров по полученным в пункте 1 формулам критерии надежности систем.

3. Исследовать влияние на надежность систем:

1. Интенсивности отказов : ;

2. Интенсивности отказов при облегченном режиме работы :

3. Интенсивности восстановления :

4. Числа резервных блоков для различных типов резерва :

4. Провести сравнение (по вероятности безотказной работы, среднему времени безотказной работы и коэффициенту готовности):

1. Резервированной и не резервированной систем,

2. Различных типов резерва,

3. Восстанавливаемой и невосстанавливаемой систем,

4. Целой и дробной кратности.

2. Исходные данные

3. Расчет невосстанавливаемой резервированной системы с комбинированным резервом

На рис.1. элемент 1 – основной, элементы 2-5 – работают в режиме «горячей замены», элементы 6-8 – в режиме «холодной замены».

Определим стратегию использования комбинированного резерва следующим образом: при отказах сначала берутся элементы из «горячего резерва»; а потом из «холодного». То есть сначала полностью исчерпывается горячий резерв, и только потом начинают использоваться элементы из холодного резерва.

Решение методом дифференциальных уравнений

Вариант решения №1

Найдём вероятностные характеристики этой системы методом дифференциальных уравнений, для этого сначала построим вероятностный граф состояний, за состояние примем количество неисправных элементов.

На основе вероятностного графа системы запишем систему дифференциальных уравнений:

Начальные условия:

Применим преобразование Лапласа к левой и правой частям уравнений полученной системы:

Приведём подобные в системе:

Применим к системе обратное преобразование Лапласа при помощи Mathcad:

Вероятность безотказной работы системы: .

При =8*10^-2 и t=2000 и принимают значение:

Следовательно, среднее время безотказной работы системы равно 66,04 часа, а вероятность безотказной работы системы .

Вариант решения №2

Построим вероятностный граф состояний (ВГС). В системе выделим 3 состояния: 1 — работает горячий резерв, 2 — работает холодный резерв, система не работает. За рабочие состояния примем 1 и 2.

Рис. 3. Вероятностный граф состояний

На ВГС L1 — интенсивность отказов системы, состоящей из W элементов, находящихся в горячем резерве, L2 — интенсивность отказов системы, состоящей из S элементов, находящихся в холодном резерве.

На основе приведенного ВГС запишем систему дифференциальных уравнений:

Решаем эту систему уравнений. Сначала найдем P₀(t):

Теперь найдем P₁(t):

Будем искать решение в виде:

Подставим P₂(t) в исходное уравнение:

Теперь найдем P₂(t):

Проверка. Должно выполняться нормировочное условие:

,

т.е. сумма вероятностей нахождения во всех состояниях = 0.

Решение системы уравнений следующее:

Таким образом, вероятность безотказной работы системы будет равна:

, где

При  = 0,08 и t = 2000 принимает значение .

Среднее время безотказной работы системы:

ч

Таким образом, решения варианта №1 и варианта №2 совпали. Для построения графических зависимостей будем пользоваться формулами из варианта №2, т.к они менее громоздкие

3.1.2.1. Зависимость вероятности безотказной работы от времени

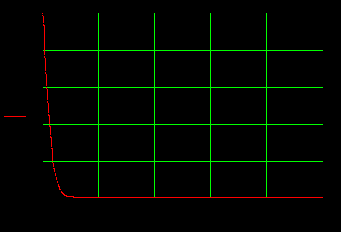

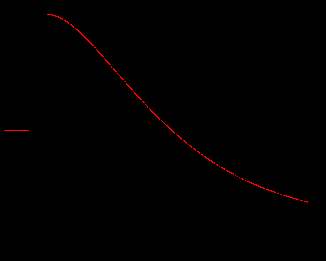

Рис. 4 Зависимость вероятности безотказной работы от времени

3.1.2.2. Интенсивность отказов

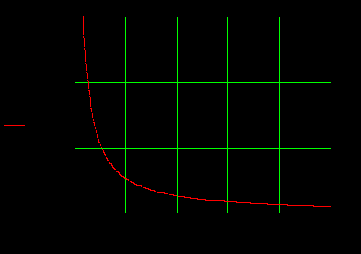

Рис. 5 Зависимость надежности работы системы от интенсивности потока отказов

Характеристики
