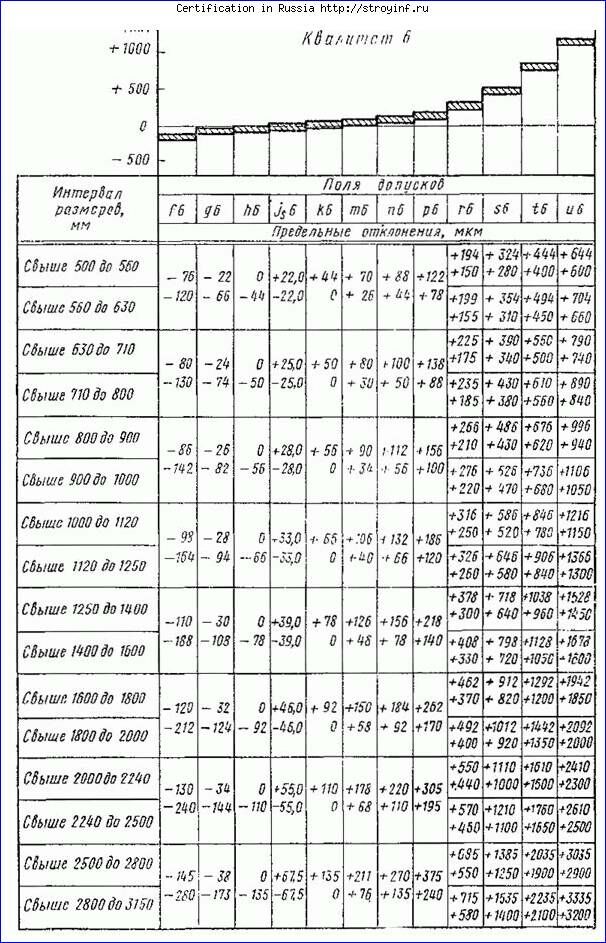

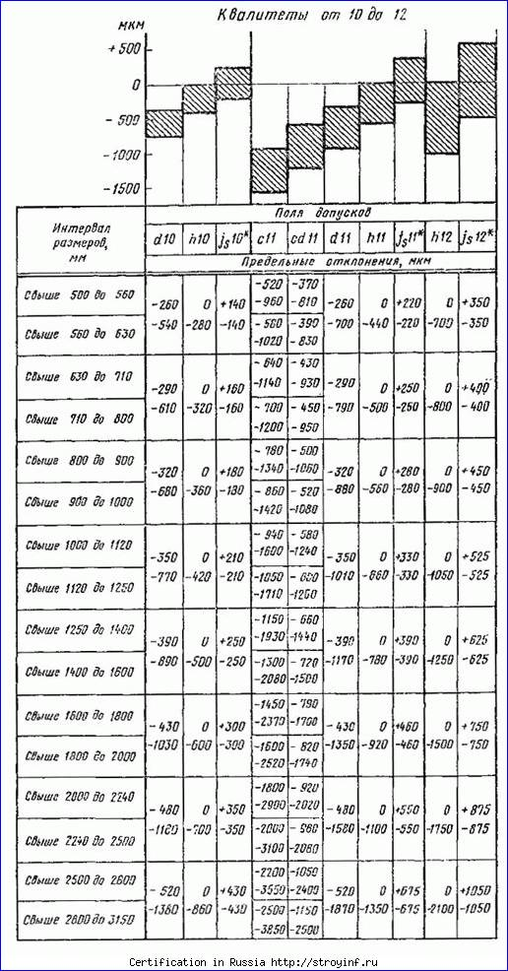

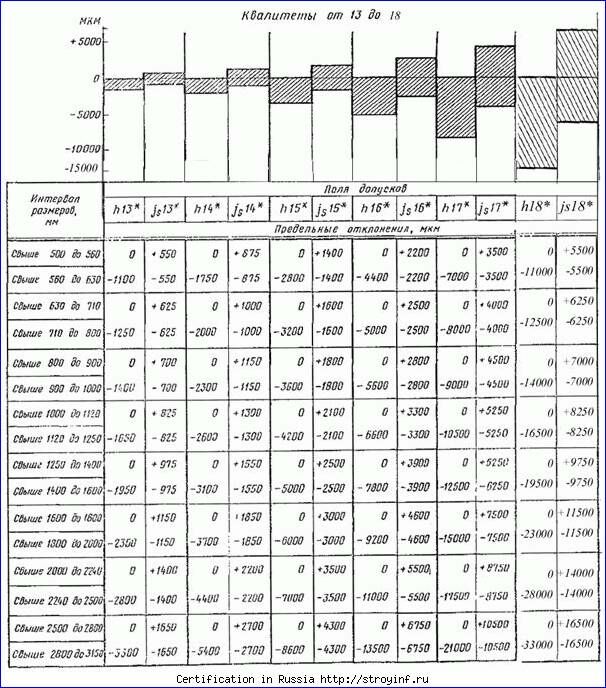

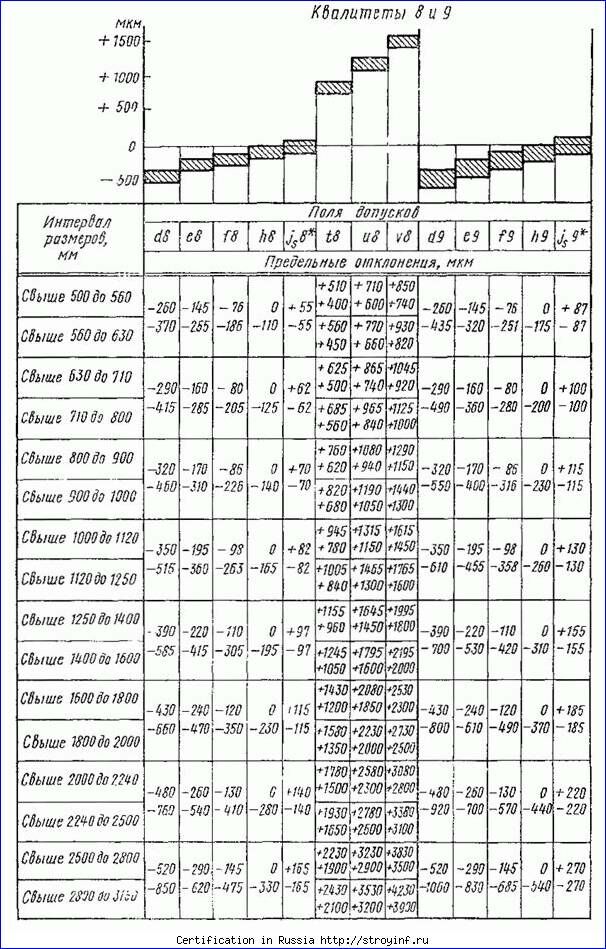

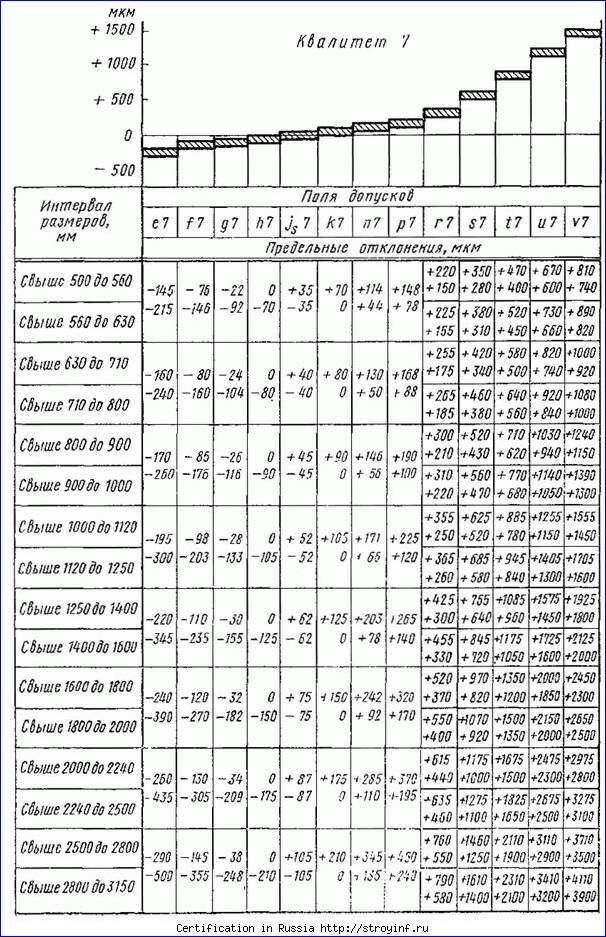

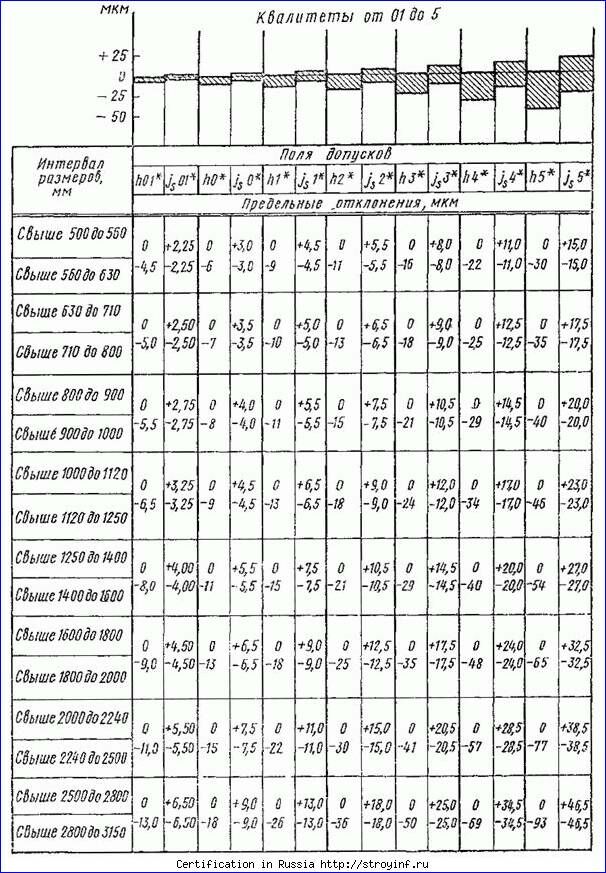

Поля допусков валов при номинальных размерах свыше 500 до 3150 мм. Предельные отклонения

Продолжение табл. 11

Продолжение табл. 11

Продолжение табл. 11

Продолжение табл. 11

Продолжение табл. 11

(Изм. редакция, изм. № 1)

Примечания:

1. Схемы расположения полей допусков приведены для интервала размеров св. 1000 до 1120 мм.

2. Поля допусков, обозначение которых отмечено знаком *, как правило, не предназначены для посадок.

Таблица 12

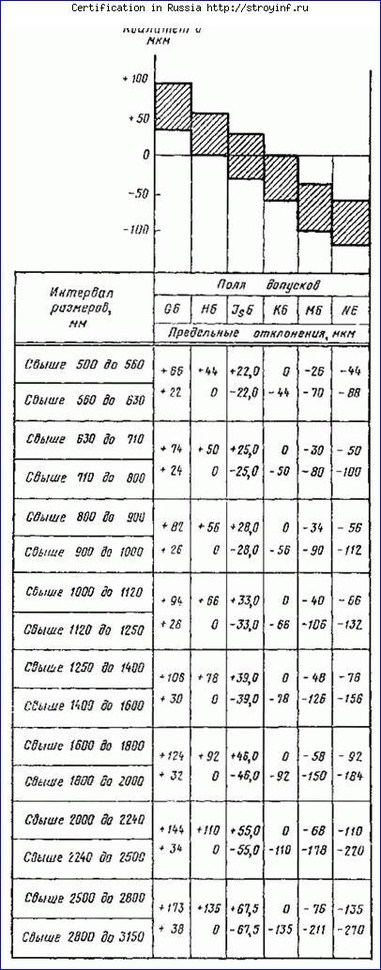

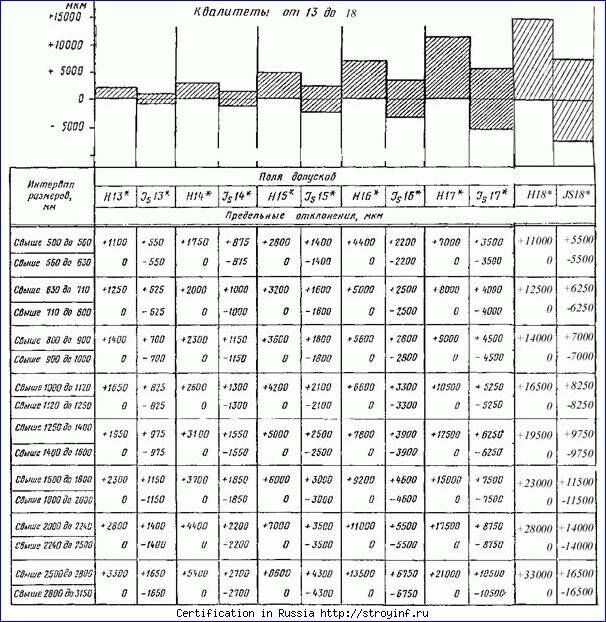

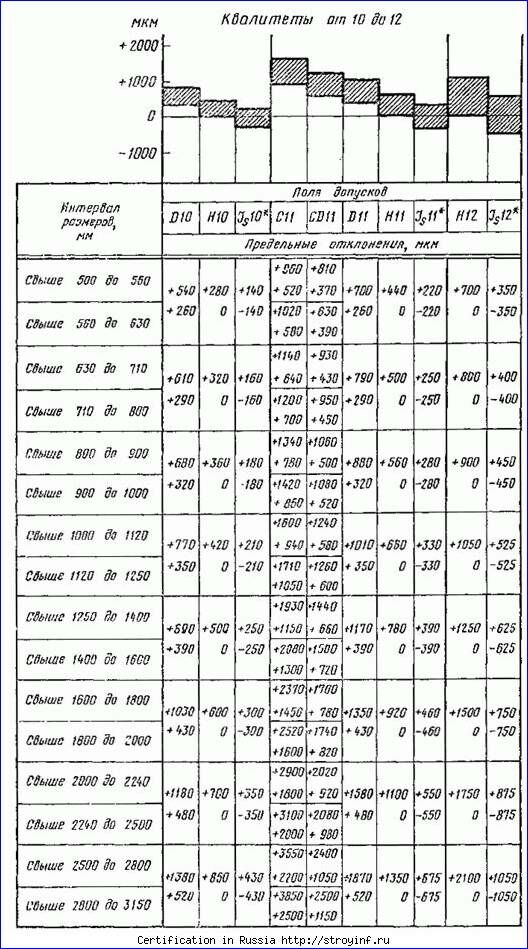

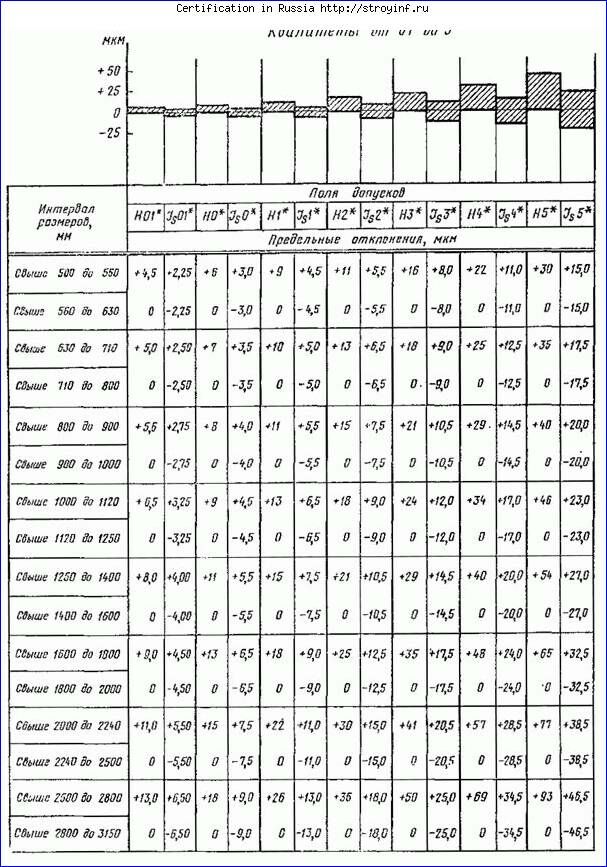

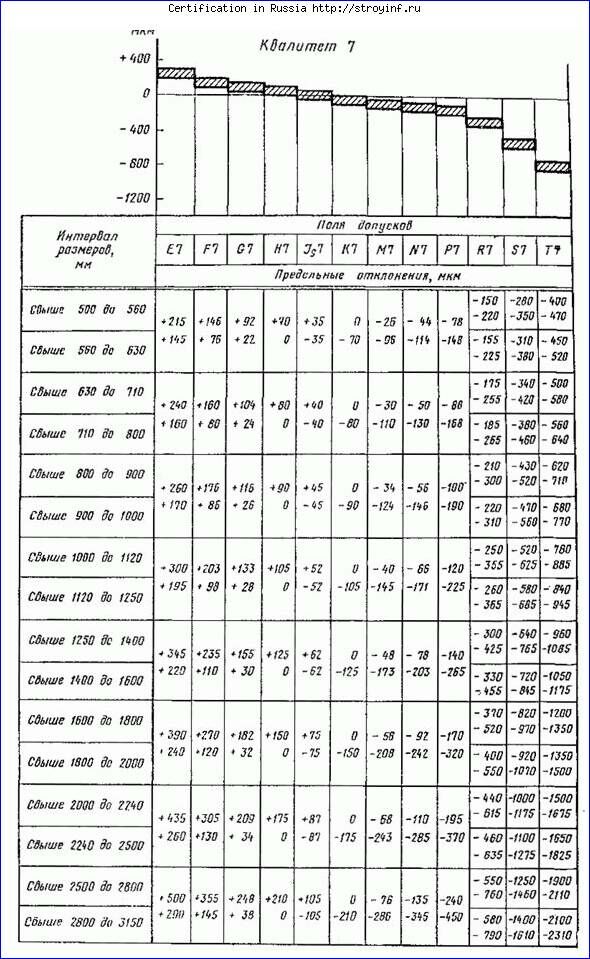

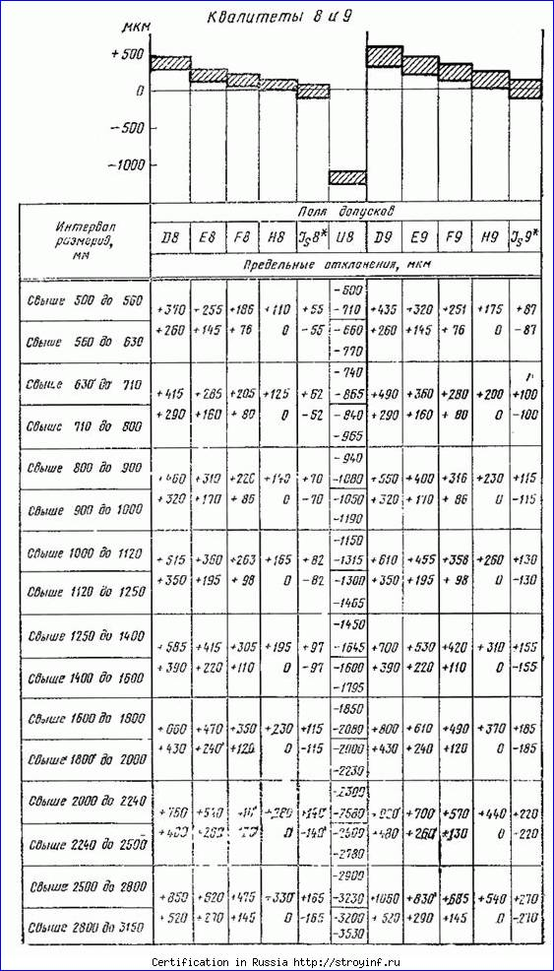

Поля допусков отверстий при номинальных размерах свыше 500 до 3150 мм.
Предельные отклонения

Продолжение табл. 12

Продолжение табл. 12

Продолжение табл. 12

Продолжение табл. 12

Продолжение табл. 12

(Изм. редакция, изм. № 1)

Примечания:

1. Схемы расположения полей допусков приведены для интервала размеров св. 1000 до 1120 мм.

2. Поля допусков, обозначение которых отмечено знаком *, как правило, не предназначены для посадок.

ПРИЛОЖЕНИЕ 1
Рекомендуемое

РЕКОМЕНДУЕМЫЕ ПОСАДКИ

1. Настоящее приложение устанавливает рекомендуемые посадки общего применения, образованные сочетанием полей допусков валов и отверстий по данному стандарту.

2. Посадки должны назначаться, как правило, в системе отверстия или в системе вала. Применение системы отверстия предпочтительней. Систему вала следует применять в технически и экономически обоснованных случаях, например, если необходимо получить разные посадки нескольких деталей на одном гладком валу.

3. Посадки при номинальных размерах соединения менее 1 мм рекомендуется назначать согласно табл. 1 - в системе отверстия и табл. 2 - в системе вала.

4. Посадки при номинальных размерах соединения от 1 до 500 мм рекомендуется назначать согласно табл. 3 - в системе отверстия и табл. 4 - в системе вала. При этом в первую очередь назначают предпочтительные посадки, обозначение которых заключено в утолщенные рамки.

5. Посадки при номинальных размерах соединения свыше 500 до 3150 мм рекомендуется назначать согласно табл. 5 - в системе отверстия и табл. 6 - в системе вала.

6. Кроме посадок, указанных в табл. 1-6, в обоснованных случаях допускается применение других посадок, образованных полями допусков валов и отверстии по настоящему стандарту. При этом рекомендуется, чтобы посадка относилась к системе отверстия или системе вала и чтобы при неодинаковых допусках отверстия и вала больший допуск был у отверстия, и допуски отверстия и вала отличались не более чем на два квалитета.

Таблица 1

Рекомендуемые посадки в системе отверстия при номинальных размерах менее 1 мм

Интервал размеров, мм	Посадки
До 0,1	-	-	-	-	-	-	-	-	-	-	-	H4 f4	H5 f5	H6 f6	H7 f7	-	H4 fg4	H5 fg5	H6 fg6
Свыше 0,1 до 0,3	-	-	-	-	H5 e5	H6 e6	H8 e8	H9 e9	H10 d10	H5 ef5	H6 ef6	H4 f4	H5 f5	H6 f6	H8 f8	-	H4 fg4	H5 fg5	H6 fg6
Свыше 0,3 до 1 (искл.)	H7 cd7	H8 cd8	H9 cd9	H10 cd10	H6 d6	H7 d7	H8 d8	H9 d9	H10 d10	H6 e6	H7 e7	H5 e5	H6 e6	H7 e7	H8 e8	H9 e9	H5 fg5	H6 fg6	H7 fg7

Продолжение табл. 1

Интервал размеров, мм	Посадки
До 0,1	H4 g4		H5 g5	H4 h4		H5 h5	H6 h6	H7 h7		-	-	-	H4 js4		H5 js5	H6 js6	-	-
Свыше 0,1 до 0,3	H4 g4		H5 g5	H4 h4		H5 h5	H6 h6	H7 h7	H8 h8	H9 h9	H10 h10	H11 h11	H4 js4		H5 js5	H6 js6	H8 js8	H4 js4
Свыше 0,3 до 1 (искл.)	H4 g4	H5 g5	H6 g6	H4 h4	H5 h5	H6 h6	H7 h7	H8 h8		H9 h9	H10 h10	H11 h11	H4 js4	H5 js5	H6 js6	H7 js7	H8 js8	H4 k4	H5 k5

Продолжение табл. 1

Интервал размеров, мм	Посадки
До 0,1	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
Свыше 0,1 до 0,3	H5 k5	H6 k6	H7 k7	H4 m4	H4 n4	H5 n5	-	H5 P5	H4 p4	H5 r5	-	-	H7 s7	H5 s5	H7 x7	H8 x8	-	H6 u6	H8 z8
Свыше 0,3 до 1 (искл.)	H6 k6	H7 k7	H8 k8	H5 m5	H5 n5	H6 n6	H5 p5	H6 p6	H5 r5	H6 r6	H5 s5	H6 s6	H7 s7	H6 u6	H7 x7	H8 x8	H6 z6	H7 z7	H8 z8

Примечание. В одной графе указаны посадки, приблизительно соответствующие одинаковым характеру и точности соединения в различных интервалах размеров.
