МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ
ПРИБОРОСТРОЕНИЯ И ИНФОРМАТИКИ
Кафедра ПР-2 «Метрологии, сертификации и диагностики»
УТВЕРЖДАЮ
Заведующий кафедрой ПР-2
______________________В.В. Клюев
«____»_________________2007 г.
МЕТОДИЧЕСКИЕ УКАЗАНИЯ
НА ПРАКТИЧЕСКОЕ ЗАНЯТИЕ № 3
по дисциплине «ВЗАИМОЗАМЕНЯЕМОСТЬ»
ТЕМА «Расчет размерных цепей»
Обсуждены на заседании кафедры
(предметно-методической секции)
«___»_________________200__г.
Протокол №__
Москва, 2007
ПРАКТИЧЕСКАЯ РАБОТА №3
Для детали, изображенной на рисунке составить схему размерной цепи, найти номинальный размер и предельные отклонения замыкающего звена А∆

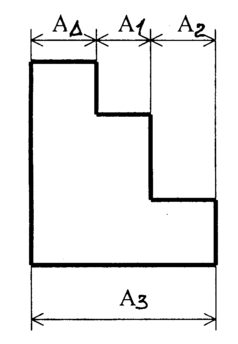

Рис.1

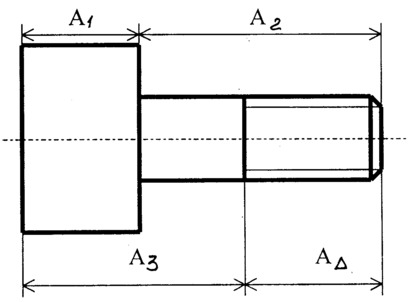

Рис.2
Рис.2
| Вариант | Рис | А1 | А2 | А3 |
| 1 | 1 | 20-0,5 | 30 | 100-4 |
| 2 | 30+1,2 | 40 | 100+8 | |
| 3 | 40 | 40-1,0 | 100 | |
| 4 | 20-0,1 | 60+1,5 | 100-3 | |
| 5 | 40 | 20 | 100-7 | |
| 6 | 20+2 | 20-0,5 | 100-3 | |
| 7 | 60 | 40-0,8 | 120+4 | |
| 8 | 20-0,5 | 40 | 120+1,5 | |
| 9 | 30+4 | 30-8 | 120+0,5 | |
| 10 | 30-1,5 | 40 | 120 | |
| 11 | 40-1,0 | 45 | 120+3,75 | |
| 12 | 40+0,8 | 20 | 120-1,15 | |
| 13 | 40 | 40+0,8 | 120-0,25 | |
| 14 | 20+3 | 60 | 120-1,4 | |
| 15 | 20+0,25 | 20 | 120-0,8 | |
| 16 | 40 | 60-0,6 | 120 | |
| 17 | 80 | 20-0,35 | 120+0,35 | |
| 18 | 20 | 80 | 120 | |
| 19 | 25-0,5 | 15 | 120 | |
| 20 | 15+3,5 | 25 | 120 | |
| 21 | 35 | 35 | 120 | |
| 22 | 45 | 20-0,15 | 120+3,5 | |
| 23 | 35 | 45 | 120 | |
| 24 | 45 | 40 | 120 | |
| 25 | 25 | 65 | 120 |
| Вариант | Рис | А1 | А2 | А3 |
| 26 | 2 | 30+0,5 | 70-0,5 | 40 |
| 27 | 20 | 60+0,7 | 40-4 | |
| 28 | 10+0,2 | 50-2 | 30 | |
| 29 | 30 | 60-0,7 | 40+1,25 | |
| 30 | 30-1,15 | 40 | 40 | |
| 31 | 25+0,15 | 15 | 40 | |
| 32 | 35-0,65 | 60 | 40+4 | |
| 33 | 35 | 75-0,8 | 40 | |
| 34 | 40+2 | 80 | 50 | |
| 35 | 30 | 50 | 40 | |
| 36 | 35 | 50 | 50 | |
| 37 | 25 | 60 | 50 | |
| 38 | 50 | 30 | 55 | |
| 39 | 40 | 60 | 60+5 | |
| 40 | 40 | 30 | 15 | |
| 41 | 35-0,4 | 40 | 45 | |
| 42 | 40 | 55 | 50+8 | |
| 43 | 25 | 65 | 40 | |
| 44 | 15+2,5 | 50 | 30 | |
| 45 | 55-0,15 | 75 | 75 | |
| 46 | 45 | 35 | 50 | |
| 47 | 5 | 50 | 40 | |
| 48 | 10 | 60 | 40 | |
| 49 | 55 | 80 | 70 | |
| 50 | 50 | 45 | 70 |
