Таблица 2
| Квалитет | Основные отклонения | ||||||||||||||||||||
| cd | d | e | ef | f | fg | g | h | js | k | m | n | p | r | s | t | u | v | x | y | z | |
| 01 | h01* | js01* | |||||||||||||||||||
| 0 | h0* | js0* | |||||||||||||||||||
| 1 | h1* | js1* | |||||||||||||||||||
| 2 | h2* | js2* | |||||||||||||||||||
| 3 | h3* | js3* | |||||||||||||||||||
| 4 | f4 | fg4 | g4 | h4 | js4 | k4 | m4 | n4 | p4 | ||||||||||||
| 5 | e5 | ef5 | f5 | fg5 | g5 | h5 | js5 | k5 | m5 | n5 | p5 | r5 | s5 | ||||||||
| 6 | d6 | e6 | ef6 | f6 | fg6 | g6 | h6 | js6 | k6 | n6 | p6 | r6 | s6 | u6 | |||||||
| 7 | cd7 | d7 | e7 | ef7 | f7 | fg7 | h7 | js7 | k7 | s7 | x7 | z7 | |||||||||
| 8 | cd8 | d8 | e8 | ef8 | f8 | h8 | js8 | k8 | x8 | z8 | |||||||||||
| 9 | cd9 | d9 | e9 | ef9 | h9 | js9* | |||||||||||||||
| 10 | cd10 | d10 | h10 | js10* | |||||||||||||||||
| 11 | h11 | js11* | |||||||||||||||||||
| 12 | h12* | js12* | |||||||||||||||||||
| 13 | h13* | js13* | |||||||||||||||||||
| Примечание. Поля допусков, обозначение которых отмечено знаком *, как правило, не предназначены для посадок. | |||||||||||||||||||||
Таблица 3

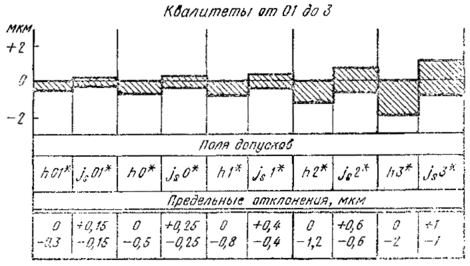

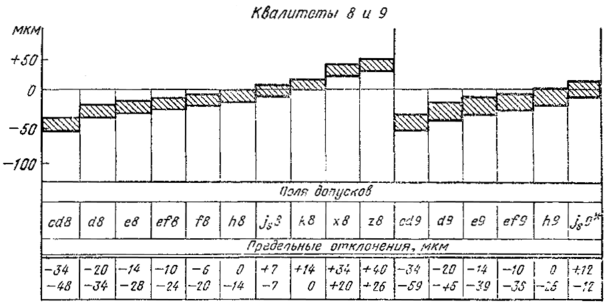

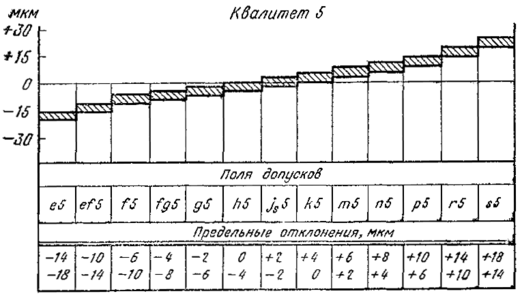

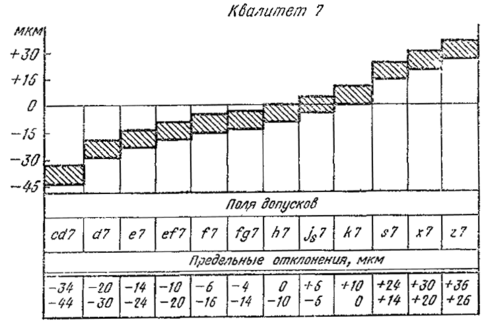

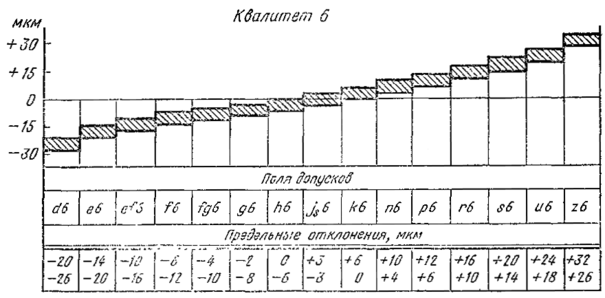

Поля допусков валов при номинальных размерах менее 1 мм.
Предельные отклонения
(Изм. редакция, изм. № 1)
Примечание. Поля допусков, обозначение которых отмечено знаком *, как правило, не предназначены для посадок.
Таблица 4

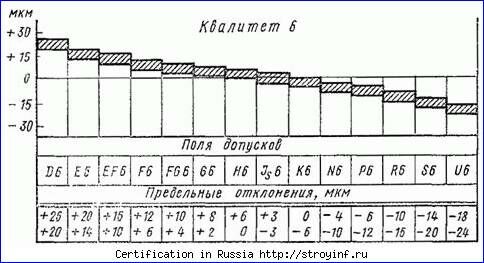

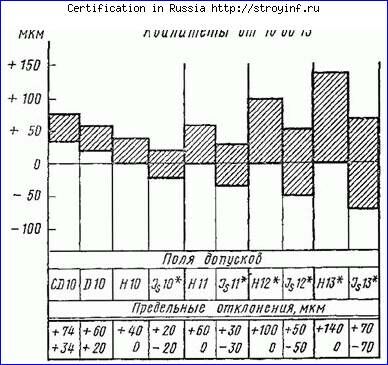

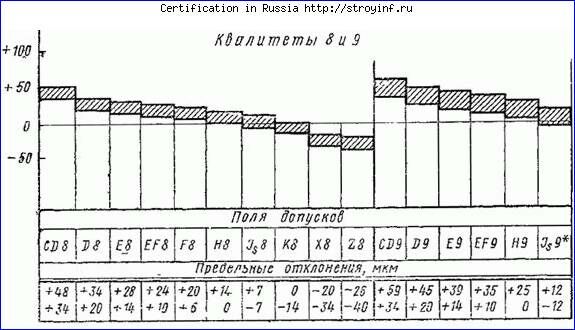

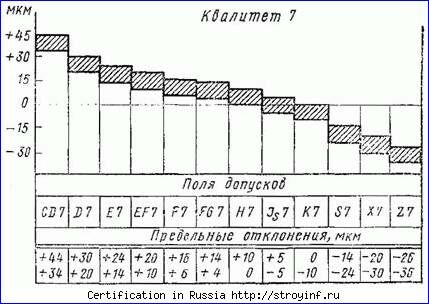

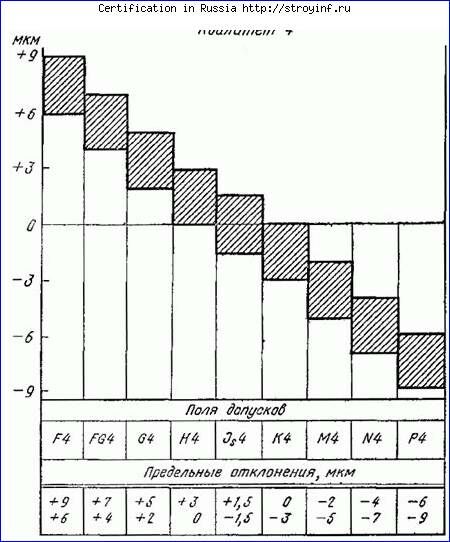

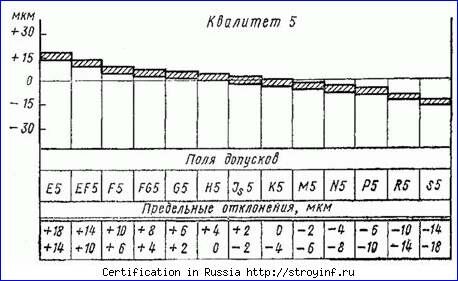

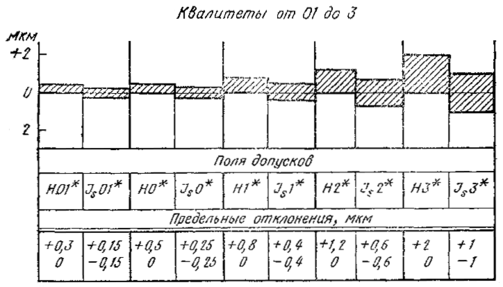

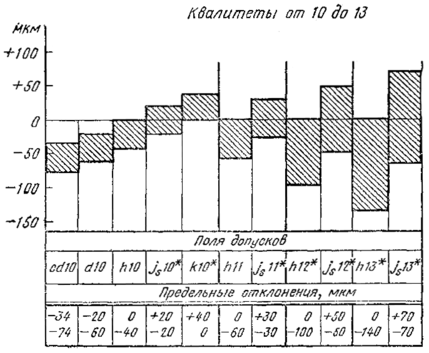

Поля допусков отверстий при номинальных размерах менее 1 мм.
Предельные отклонения
Примечание. Поля допусков, обозначение которых отмечено знаком *, как правило, не предназначены для посадок.
Таблица 5
Поля допусков валов при номинальных размерах от 1 до 500 мм.
| Квалитет | Основные отклонения | ||||||||||||||||||||
| a | b | c | d | e | f | g | h | js | k | m | n | p | r | s | t | u | v | x | y | z | |
| 01 | h01* | js01* | |||||||||||||||||||
| 0 | h0* | js0* | |||||||||||||||||||
| 1 | h1* | js1* | |||||||||||||||||||
| 2 | h2* | js2* | |||||||||||||||||||
| 3 | h3* | js3* | |||||||||||||||||||
| 4 | g4 | h4 | js4 | k4 | m4 | n4 | |||||||||||||||
| 5 | g5 | h5 | js5 | k5 | m5 | n5 | p5 | r5 | s5 | ||||||||||||
| 6 | f6 | g6 | h6 | js6 | k6 | m6 | n6 | p6 | r6 | s6 | t6 | ||||||||||
| 7 | e7 | f7 | h7 | js7 | k7 | m7 | n7 | s7 | u7 | ||||||||||||
| 8 | c8 | d8 | e8 | f8 | h8 | js8* | u8 | x8 | z8 | ||||||||||||
| 9 | d9 | e9 | f9 | h9 | js9* | ||||||||||||||||
| 10 | d10 | h10 | js10* | ||||||||||||||||||
| 11 | a11 | b11 | c11 | d11 | h11 | js11* | |||||||||||||||
| 12 | b12 | h12 | js12* | ||||||||||||||||||
| 13 | h13* | js13* | |||||||||||||||||||
| 14 | h14* | js14* | |||||||||||||||||||
| 15 | h15* | js15* | |||||||||||||||||||
| 16 | h16* | js16* | |||||||||||||||||||
| 17 | h17* | js17* | |||||||||||||||||||
| 18 | h18* | js18* | |||||||||||||||||||
| Примечания. 1. Поля допусков, обозначение которых отмечено знаком *, как правило, не предназначены для посадок. 2. Обозначения предпочтительных полей допусков заключены в утолщенную рамку. | |||||||||||||||||||||
(Дополненная редакция, изм. № 1).
Таблица 6
Поля допусков отверстий при номинальных размерах от 1 до 500 мм
| Квалитет | Основные отклонения | ||||||||||||||||||||
| a | b | c | d | e | f | g | h | js | k | m | n | p | r | s | t | u | v | x | y | z | |
| 01 | h01* | js01* | |||||||||||||||||||
| 0 | h0* | js0* | |||||||||||||||||||
| 1 | h1* | js1* | |||||||||||||||||||
| 2 | h2* | js2* | |||||||||||||||||||
| 3 | h3* | js3* | |||||||||||||||||||
| 4 | h4* | js4* | |||||||||||||||||||
| 5 | g5 | h5 | js5 | k5 | m5 | n5 | |||||||||||||||
| 6 | g6 | h6 | js6 | k6 | m6 | n6 | p6 | ||||||||||||||
| 7 | f7 | G7 | h7 | js7 | k7 | m7 | n7 | p7 | r5 | s7 | t7 | ||||||||||
| 8 | d8 | e8 | f8 | h8 | js8 | k8 | m8 | n8 | u8 | ||||||||||||
| 9 | d9 | e9 | f9 | h9 | js9* | ||||||||||||||||
| 10 | d10 | h10 | js10* | ||||||||||||||||||
| 11 | a11 | b11 | c11 | d11 | h11 | js11* | |||||||||||||||
| 12 | b12 | h12 | js12* | ||||||||||||||||||
| 13 | h13* | js13* | |||||||||||||||||||
| 14 | h14* | js14* | |||||||||||||||||||
| 15 | h15* | js15* | |||||||||||||||||||
| 16 | h16* | js16* | |||||||||||||||||||
| 17 | h17* | js17* | |||||||||||||||||||
| 18 | h18* | js18* | |||||||||||||||||||
| Примечания. 1. Поля допусков, обозначение которых отмечено знаком *, как правило, не предназначены для посадок. 2. Обозначения предпочтительных полей допусков заключены в утолщенную рамку. | |||||||||||||||||||||
(Дополненная редакция, изм. № 1)
