Таблица 7

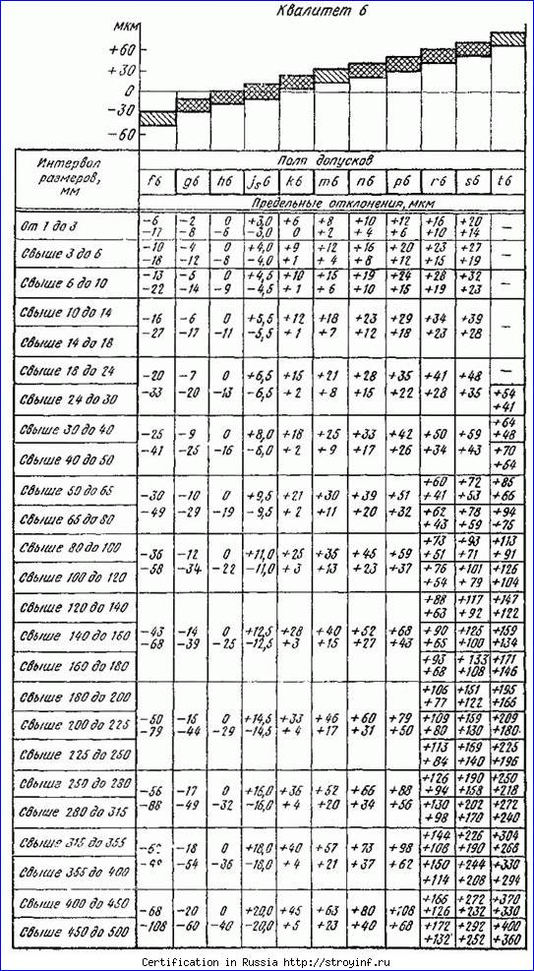

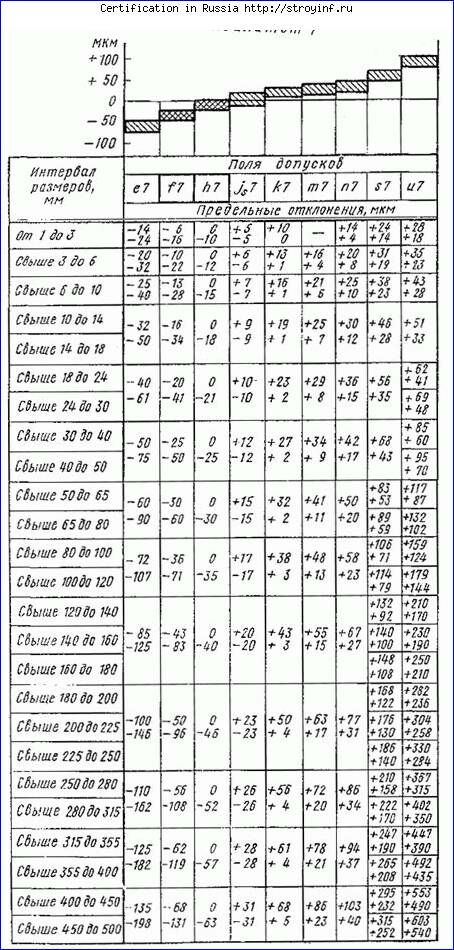

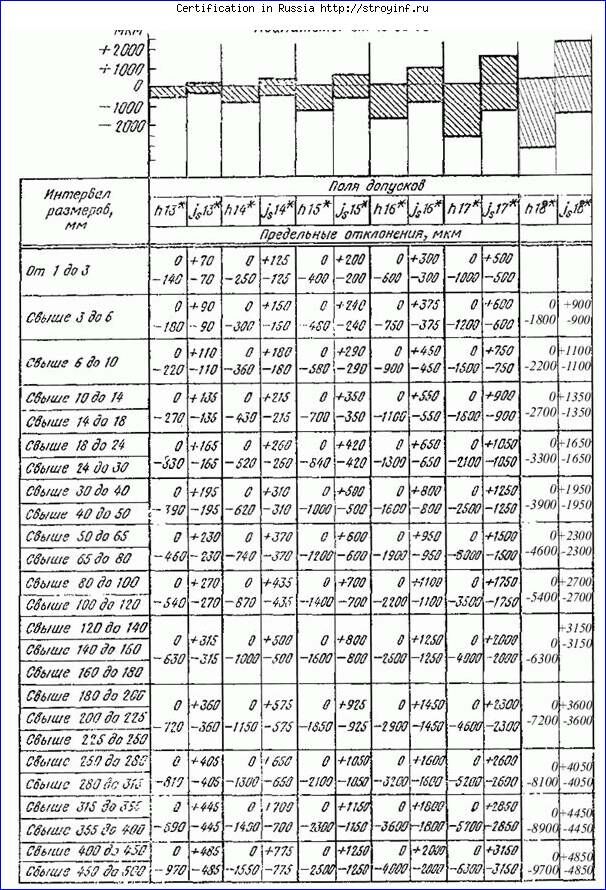

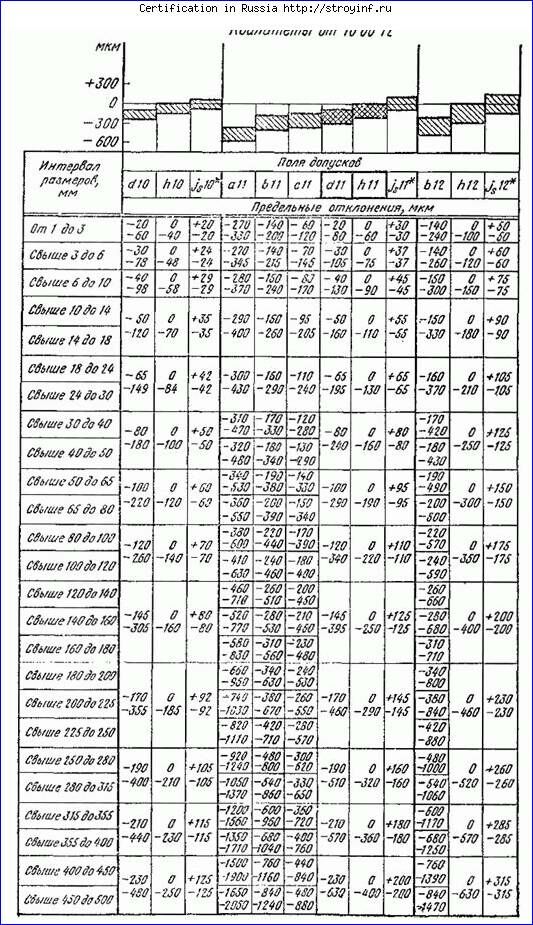

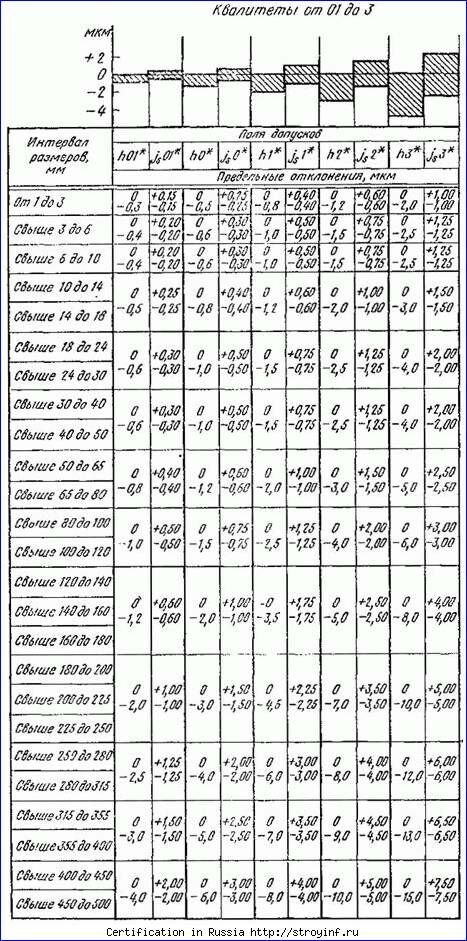

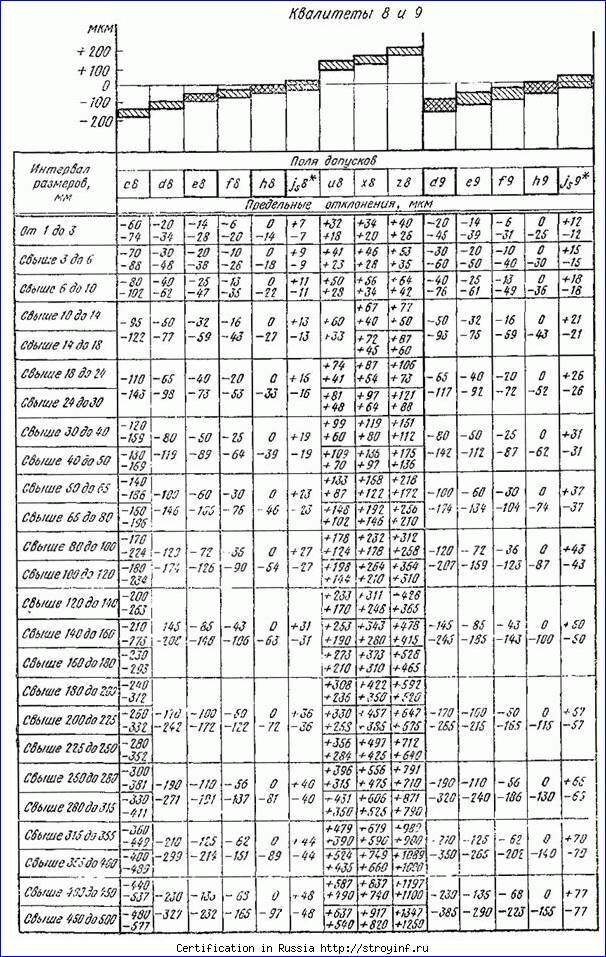

Поля допусков валов при номинальных размерах от 1 до 500 мм. Предельные отклонения

Продолжение табл. 7

Продолжение табл. 7

Продолжение табл. 7

Продолжение табл. 7

Продолжение табл. 7

Продолжение табл. 7

(Изм. редакция, изм. № 1)

Примечания:

1. Схемы расположения полей допусков приведены для интервала размеров св. 50 до 65 мм.

2. Обозначения предпочтительных полей допусков заключены в утолщенную рамку ( - на схемах)

3. Поля допусков, обозначение которых отмечено знаком *, как правило, не предназначены для посадок.

Таблица 8

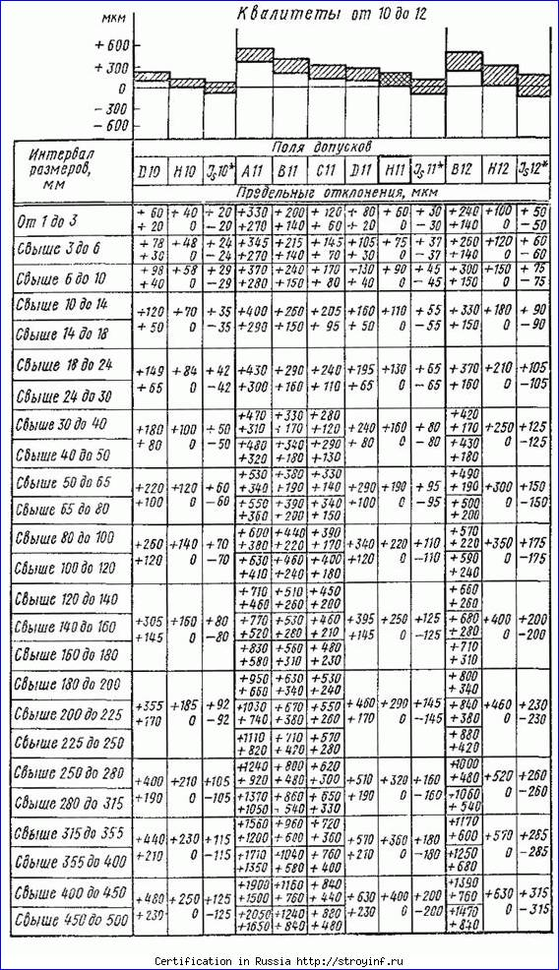

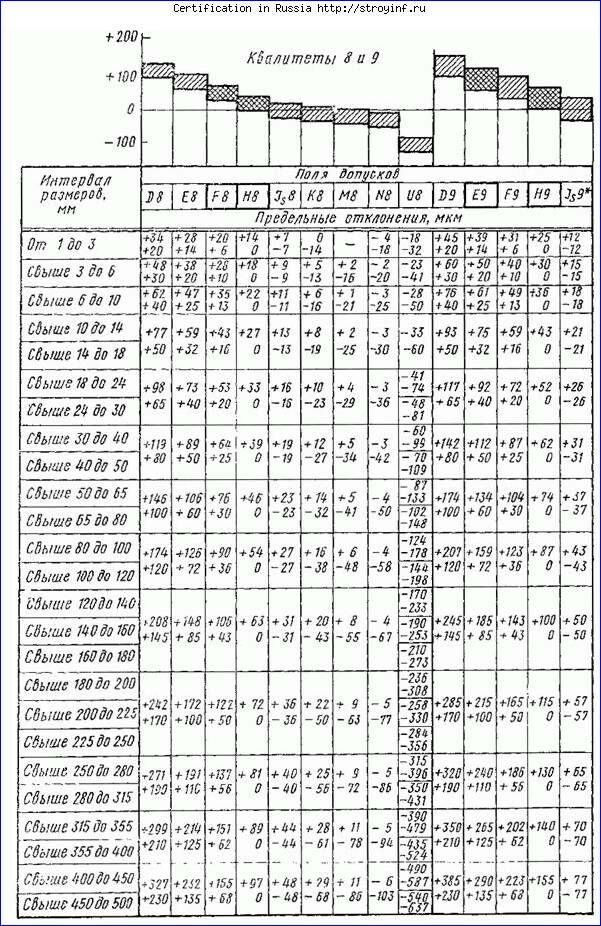

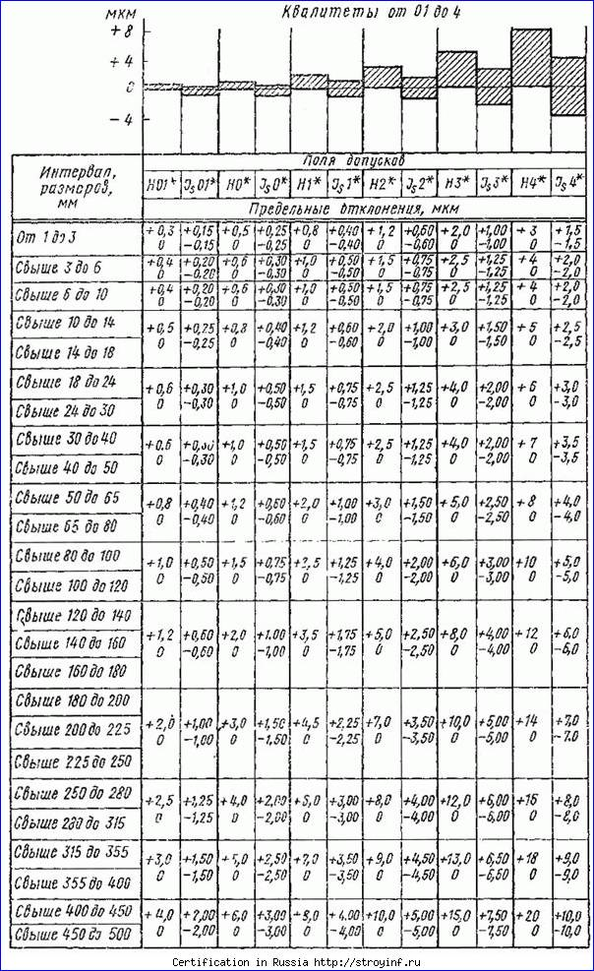

Поля допусков отверстий при номинальных размерах от 1 до 500 мм. Предельные отклонения

Продолжение табл. 8

Продолжение табл. 8

Продолжение табл. 8

Продолжение табл. 8

Продолжение табл. 8

(Изм. редакция, изм. № 1)

Примечания:

1. Схемы расположения полей допусков приведены для интервала размеров св. 50 до 65 мм.

2 Обозначения предпочтительных полей допусков заключены в утолщенную рамку ( - на схемах).

3. Поля допусков, обозначение которых отмечено знакам *, как правило, не предназначены для посадок.

Таблица 9

Поля допусков валов при номинальных размерах свыше 500 до 3150 мм

Квалитет	Основные отклонения
	c	cd	d	e	f	g	h	js	k	m	n	p	r	s	t	u	v
01							h01*	js01*
0							h0*	js0*
1							h1*	js1*
2							h2*	js2*
3							h3*	js3*
4							h4*	js4*
5							h5*	js5*
6					f6	g6	h6	js6	k6	m6	n6	p6	r6	s6	t6	u6
7				e7	f7	g7	h7	js7	k7		n7	p7	r7	s7	t7	u7
8			d8	e8	f8		h8	js8*							t8	u8
9			d9	e9	f9		h9	js9*
10			d10				h10	js10*
11	c11	cd11	d11				h11	js11*
12							h12	js12*
13							h13*	js13*
14							h14*	js14*
15							h15*	js15*
16							h16*	js16*
17							h17*	js17*
18							h18*	js18*
Примечание. Поля допусков, обозначение которых отмечено знаком *, как правило, не предназначены для посадок.

(Дополненная редакция, изм. № 1)

Таблица 10

Поля допусков отверстий при номинальных размерах свыше 500 до 3150 мм

Квалитет	Основные отклонения
	c	cd	d	e	f	g	h	js	k	m	n	p	r	s	t	u	v
01							h01*	js01*
0							h0*	js0*
1							h1*	js1*
2							h2*	js2*
3							h3*	js3*
4							h4*	js4*
5							h5*	js5*
6						g6	h6	js6	k6	m6	n6
7				e7	f7	g7	h7	js7	k7	M7	n7	p7	r7	s7	t7
8			d8	e8	f8		h8	js8*								u8
9			d9	e9	f9		h9	js9*
10			d10				h10	js10*
11	c11	cd11	d11				h11	js11*
12							h12	js12*
13							h13*	js13*
14							h14*	js14*
15							h15*	js15*
16							h16*	js16*
17							h17*	js17*
18							h18*	js18*
Примечание. Поля допусков, обозначение которых отмечено знаком *, как правило, не предназначены для посадок.

(Дополненная редакция, изм. № 1)
