УЗО, реагирующее на дифференциальный (остаточный) ток, находят широкое применение во всех отраслях промышленности. Характерной их особенностью является многофункциональность. Такие УЗО могут осуществлять защиту человека от поражения электрическим током при прямом прикосновении, при косвенном прикосновении, при несимметричном снижении изоляции проводов относительно земли в зоне защиты устройства, при замыканиях на землю и в других ситуациях.

По условиям функционирования дифференциальные УЗО подразделяются на следующие типы: АС, А, В, S, G.

УЗО типа АС – устройство защитного отключения, реагирующее на переменный синусоидальный дифференциальный ток, возникающий внезапно, либо медленно возрастающий.

УЗО типа А – устройство защитного отключения, реагирующее на переменный синусоидальный дифференциальный ток и пульсирующий постоянный дифференциальный ток, возникающие внезапно, либо медленно возрастающие.

УЗО типа В – устройство защитного отключения, реагирующее на переменный, постоянный и выпрямленный дифференциальные токи.

УЗО типа S – устройство защитного отключения, селективное (с выдержкой времени отключения).

УЗО типа G – то же, что и типа S,но с меньшей выдержкой времени

Конструктивно дифференциальные УЗО разделяются на два типа:

• Электромеханические УЗО, функционально не зависящие от напряжения питания. Источником энергии, необходимой для функционирования таких УЗО – выполнения защитных функций, включая операцию отключения, является сам входной сигнал – дифференциальный ток, на который оно реагирует.

• Электронные УЗО, функционально зависящие от напряжения питания. Их механизм для выполнения операции отключения нуждается в энергии, получаемой либо от контролируемой сети, либо от внешнего источника.

Основными параметрами УЗО дифференциального типа являются:

 Уставка (дифференциальный отключающий ток);

 Время срабатывания;

 Ток нагрузки;

 Напряжение питания.

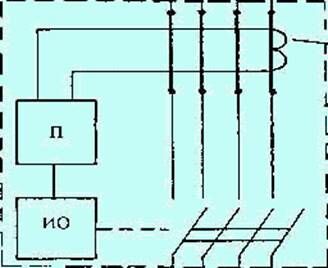

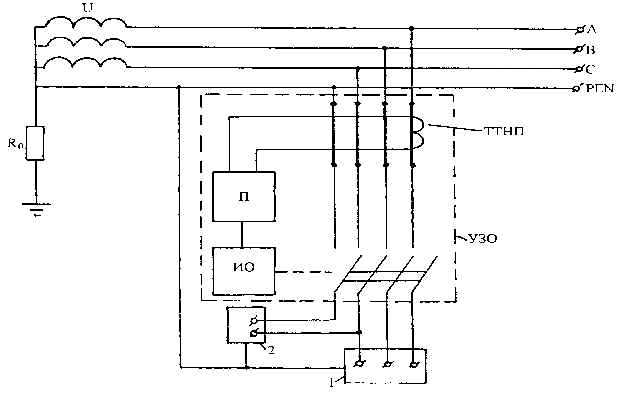

Схема включения УЗО, реагирующего на дифференциальный ток в сети с заземленной нейтралью типа TN - S представлена на рис 4.13.

УЗО, реагирующее на дифференциальный (остаточный) ток, находят широкое применение во всех отраслях промышленности. Характерной их особенностью является многофункциональность. Такие УЗО могут осуществлять защиту человека от поражения электрическим током при прямом прикосновении, при косвенном прикосновении, при несимметричном снижении изоляции проводов относительно земли в зоне защиты устройства, при замыканиях на землю и в других ситуациях.

Принцип действия УЗО дифференциального типа заключается в том, что оно постоянно контролирует дифференциальный ток и сравнивает его с уставкой. При превышении значения дифференциального тока уставки УЗО срабатывает и отключает аварийный потребитель электроэнергии от сети. Входным сигналом для трехфазныхУЗО является ток нулевой последовательности. Входной сигнал УЗО функционально связан с током, протекающим через тело человека I_h.

Область применения УЗО дифференциального типа – сети с заземленной нейтралью напряжением до 1 кВ (система TN - S).

28, 29 нет

Воздействие электромагнитных полей (ЭМП) на человека и нормирование.

Действие ЭМП на человека тем значительнее, чем выше напряжённость поля, частота излучения и длительность воздействия. При облучении происходит нагрев тела с повышением его температуры. Нарушается работа сердечно-сосудистой системы. Жалобы на боли в сердце, нарушение сна, головная боль, быстрое утомление, раздражительность, потеря памяти. Большинство изменений накапливается. Предельно допустимые уровни (ПДУ) облучений установлены в зависимости от частоты излучения ЭМП условно подразделяют на 3 вида:

ЭМП любой частоты имеет 3 условные зоны в зависимости от расстояния X до источника:

 Зону индукции (пространство с радиусом Х 2);

 Промежуточную зону (зону дифракции);

 Волновую зону, Х2

Рабочие места вблизи источников ВЧ полей попадают в зону индукции. Для таких источников уровни облучений нормированы величиной напряжённости электрического Е(Вм) и магнитного Н(А/м) полей.

ГОСТом 12.1.006-84 установлены ПДУ на рабочем месте в течении всего рабочего дня:

Работающие с генератором СВЧ попадают в волновую зону. В этих случаях нормируется энергетическая нагрузка на организм человека W(мкВт*ч/см.кв.) W = 200 мкВт*ч/см.кв. – для всех случаев облучения, исключая облучение от врвщающихся и сканирующих антенн – для них W = 2000 мкВт*ч/см.кв. Предельно допустимую плотность потока энергии (ПДУ) σ_доп (мкВт/см.кв) вычисляются по формуле σ_доп = W / Т, где Т – время работы в часах в течении рабочего дня. Во всех случаях σ_доп ≤ 1000 мкВт/см.кв.

31. Перечислите и охарактеризуйте основные принципы и методы защиты от ЭМП радиочастот.

Способы и средства защиты от ЭМ облучений.

1. Экранирование источника или рабочего места.

2. Защита расстоянием (удаление рабочего места от источника).

3. СИЗ (средства индивидуальной защиты).

4. Рациональное размещение излучающего оборудования в помещение, позволяющее обеспечить минимум направленности прямой и отражённой энергии на рабочее место.

5. Сигнализация о превышении ПДУ облучения (сигнализатор типа П2-2).

6. Ограничение длительности работы персонала и оборудования.

Защита рабочего места и помещений.

При невозможности экранировать источник и защититься от утечки, экранируют рабочее место, используя эластичные материалы для чехлов, спецодежды (х/б ткань с металлическим проводом в виде сетки с ячейкой 0,5 мм). Площадь нормируется от 40 до 70 м² в зависимости от мощности источника. Металлические предметы и оборудование, отражающие предметы и оборудование, отражающие утечки энергии, удаляют.

Профилактика: медосмотры 1 раз в год; дополнительный отпуск - 12 рабочих дней; сокращённый рабочий день - при превышении ПДУ.

32. Экранирование.

Для отражающих экранов используют металлы (медь, латунь, алюминий, сталь), имеющие высокую проводимость. Экраны в виде: листов толщиной 0,5 мм (или по расчёту); сетки из проволоки 0,11,0 мм с ячейками 11, 1010 мм (в зависимости от , нужно ). Форма экранов: замкнутые (камеры); незамкнутые (щит, П-образный, полусфера и т.п.).

При использовании экранов ЭМ энергия поглощается в поверхностном слое металла, частично отражаясь в сторону источника. Основная характеристика экрана - эффективность экранирования, т.е. степень ослабления ЭМП Э = σ /σ_{с экр}.

33 нет

34. Принципы нормирования ЭМП радиочастот и методы контроля интенсивности излучения.

Действие ЭМП на человека тем значительнее, чем выше напряжённость поля, частота излучения и длительность воздействия. При облучении происходит нагрев тела с повышением его температуры. Нарушается работа сердечно-сосудистойсистемы. Жалобы на боли в сердце, нарушение сна, головная боль, быстрое утомление, раздражительность, потеря памяти. Большинство изменений накапливается. Предельно допустимые уровни (ПДУ) облучений установлены в зависимости от частоты излучения ЭМП условно подразделяют на 3 вида:

ЭМП любой частоты имеет 3 условные зоны в зависимости от расстояния X до источника:

 Зону индукции (пространство с радиусом Х 2);

 Промежуточную зону (зону дифракции);

 Волновую зону, Х2

Рабочие места вблизи источников ВЧ полей попадают в зону индукции. Для таких источников уровни облучений нормированы величиной напряжённости электрического Е(Вм) и магнитного Н(А/м) полей.
