Итак, повторное заземление нулевого защитного проводника снижает напряжение на зануленных корпусах в период замыкания фазы на корпус.
22 нет
Защитное заземление.
Однофазные замыкания на корпус создают опасные потенциалы на нем и возле него из-за растекания тока с основания на землю. Существуют три способа защиты от поражения:
- автоматическое отключение за время менее допустимого; этот способ называется защитным отключением;
- снижение потенциала на корпусах до допустимой величины путем защитного заземления;
- зануление – обеспечивает автоматическое отключение и снижение потенциала на корпусах до допустимой величины.
В сетях с изолированной нейтралью токи замыкания (в случае попадания напряжения на корпус) недостаточны по величине для срабатывания автоматического отключения. Поэтому в таких сетях используют защитное заземление.
Заземление обязательно при
во всех случаях; при
в помещениях особо опасных и с повышенной опасностью; независимо от U во взрывоопасных помещениях.
В этом случае при попадании фазы на корпус он окажется под напряжением
|
|
|

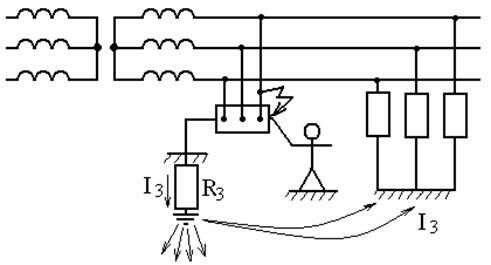

| Рис.15.Схема заземления: а) принципиальная, | |
Ток через тело человека при прикосновении к корпусу будет равен.
Чем меньше
, тем меньше ток
.
Рассмотрим два случая. Корпус электроустановки не заземлен. В этом случае прикосновение к корпусу электроустановки также опасно, как и прикосновение к фазному проводу сети.
Корпус электроустановки заземлен (рис.4.2) . В этом случае напряжение корпуса электроустановки относительно земли уменьшится и станет равным:
(4.1)
Напряжение прикосновения и ток через тело человека в этом случае будут определяться по формулам:
(4.2)
где a1- коэффициент напряжение прикосновения.
Уменьшая значение сопротивления заземлителя растеканию тока RЗ, можно уменьшить напряжение корпуса электроустановки относительно земли, в результате чего уменьшаются напряжение прикосновения и ток через тело человека.
Защитное заземление.
Однофазные замыкания на корпус создают опасные потенциалы на нем и возле него из-за растекания тока с основания на землю. Существуют три способа защиты от поражения:
- автоматическое отключение за время менее допустимого; этот способ называется защитным отключением;
- снижение потенциала на корпусах до допустимой величины путем защитного заземления;
- зануление – обеспечивает автоматическое отключение и снижение потенциала на корпусах до допустимой величины.
В сетях с изолированной нейтралью токи замыкания (в случае попадания напряжения на корпус) недостаточны по величине для срабатывания автоматического отключения. Поэтому в таких сетях используют защитное заземление.
Заземление обязательно при во всех случаях; при в помещениях особо опасных и с повышенной опасностью; независимо от U во взрывоопасных помещениях.
В этом случае при попадании фазы на корпус он окажется под напряжением
|
|
|
| Рис.15.Схема заземления: а) принципиальная, | |
Ток через тело человека при прикосновении к корпусу будет равен.
Чем меньше , тем меньше ток .
Достоинством выносного заземляющего устройства является возможность выбора места размещения электродов заземлителя с наименьшим сопротивлением грунта (сырой, глинистый, в низинах и т. п.).
Необходимость в устройстве выносного заземления может возникнуть в следующих случаях:
-
при невозможности по каким-либо причинам разместить заземлитель на защищаемой территории;
-
при высоком сопротивлении земли на данной территории (например, песчаный или скалистый грунт) и наличии вне этой территории мест со значительно лучшей проводимостью земли;
-
при рассредоточенном расположении заземляемого оборудования (например, в горных выработках) и т. п.
Компенсация емкостных токов.
Протяженные сети, кабельные линии обладают большой емкостью фаз относительно земли (
) и большим сопротивлением изоляции фаз
.
При больших емкостях фаз ток опасен даже при .
Для компенсации емкостной составляющей тока через человека в нейтраль или на каждую фазу включают индуктивное сопротивление – дроссель.
|
| |
| Рис.12. Схема компенсации емкостных токов. | |
|
| Ток проходящий через человека, равен геометрической сумме токов: Для компенсации емкостной составляющей необходимо: Из векторных диаграмм следует, что индуктивная составляющая |
| Рис.13. Векторная диаграмма токов через человека. | |
, т.е. находится в противофазе.
При полной компенсации ток равен
где
- проводимость дросселя (
=
+
)
Ток зависит только от активных сопротивлений
и .
|
| Требуемая для полной компенсации индуктивность дросселя находится из условия
|
| Рис.14. Зависимость Ih(c) | |
.
Назначение повторного заземления нулевого защитного проводника
Рис. 4.9. Замыкание на корпус в системе TN-S
При замыкании фазы на корпус в сети, не имеющей повторного заземления нулевого защитного проводника (рис.4.9), участок нулевого защитного проводника, находящийся за местом замыкания, и все присоединенные к нему корпуса окажутся под напряжением относительно земли Uк, равным:
(4.3)
где Iк – ток КЗ, проходящий по петле фаза-нуль, А; zPEN– полное сопротивление участка нулевого защитного проводника, обтекаемого током Iк, Ом (т. е. участка АВ).
Напряжение Uк будет существовать в течение аварийного периода, т. е. с момента замыкания фазы на корпус до автоматического отключения поврежденной установки от сети.
Если для упрощения пренебречь сопротивлением обмоток источника тока и индуктивным сопротивлением петли фаза-нуль, а также считать, что фазный и нулевой защитный проводники обладают лишь активными сопротивлениями RL1 и RPE, то (4.3) примет вид:
. (4.4)
Если нулевой защитный проводник будет иметь повторное заземление с сопротивлением rП (на рис. 4.9 это заземление показано пунктиром), то Uк снизится до значения, определяемого формулой:
, (4.5)
где Iз – ток, стекающий в землю через сопротивление rп, А; Uав – падение напряжения в нулевом защитном проводнике на участке АВ; r0– сопротивление заземлениянейтрали источника тока, Ом.
Итак, повторное заземление нулевого защитного проводника снижает напряжение на зануленных корпусах в период замыкания фазы на корпус.
Назначение, принцип действия, область применения. Защитным отключением называется автоматическое отключение электроустановок при однофазном (однополюсном) прикосновении к частям, находящимся под напряжением, недопустимым для человека, и (или) при возникновении в электроустановке тока утечки (замыкания), превышающего заданные значения.
Назначение защитного отключения - обеспечение электробезопасности, что достигается за счет ограничения времени воздействия опасного тока на человека. Защита осуществляется специальным устройством защитного отключения (УЗО), которое, работая в дежурном режиме, постоянно контролирует условия поражения человека электрическим током.
Область применения: электроустановки в сетях с любым напряжением и любым режимом нейтрали.
