________________________________________________________________________
Выполнено _______________ Сдано _______________
ЛАБОРАТОРНАЯ РАБОТА №7
ИССЛЕДОВАНИЕ трехфазного асинхронного двигателя с короткозамкнутым ротором, тормозящий момент на валу которого создаЕт генератор постоянного тока

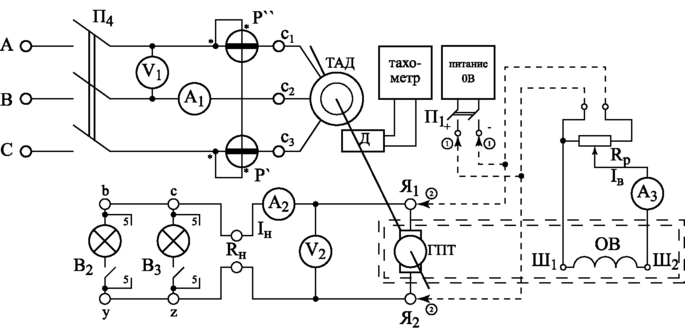

Электрическая схема опыта
Паспортные данные машин:
Таблица 7.1.
Двигатель | Генератор | ||
Pн, Вт | 250 | Pн, Вт | 250 |
Uн, В | 220 | Uн, В | 180 |
Iн, А | 1,26 | Iн, А | 1,8 |
n1, мин–1 | 3 000 | Iвн, А | 0,15 |
n2, мин–1 | 2 760 | ||
η | 68% | ||
cos φ | 0,77 |
Результаты измерений и вычислений
Характеристика холостого хода ГПТ при независимом возбуждении ОВ
Таблица 7.2.
Увеличение Iв | Уменьшение Iв | ||||||||||
Iв, А | 0,25 | 0 | |||||||||
E, В |
Внешняя характеристика ГПТ при независимом и параллельном возбуждении
Таблица 7.3.
Независимое возбуждение | Параллельное возбуждение | |||||||||||
I, А | ||||||||||||
U, В |
Рабочие характеристики асинхронного двигателя
Таблица 7.3.
Измерено | Вычислено | ||||||||||
№ | I1, А | Iя, А | Р`, Вт | Р``,Вт | n,мин-1 | P1, Вт | cos φ1 | М, Нм | P2, Вт | η, % | S |
1 | |||||||||||
2 | |||||||||||
3 | |||||||||||
4 | |||||||||||
5 |
Расчетные формулы:

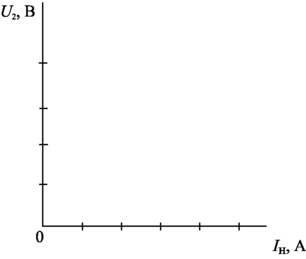

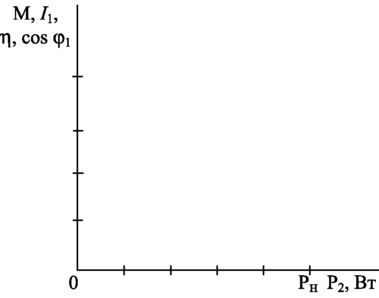

Графики полученных зависимостей
Выводы по работе: _______________________________________________________
________________________________________________________________________
________________________________________________________________________
15
