3.4. Заполнение основной надписи.
-
Для того чтобы можно было заполнять основную надпись ее надо сделать активной. Выделяем ее, нажав левой кнопкой мыши два раза в любом месте основной надписи. Вводим в соответствующие разделы обозначение, название листа и фамилии - свою и преподавателя. В обозначении проставляем в первые три цифры номер варианта.

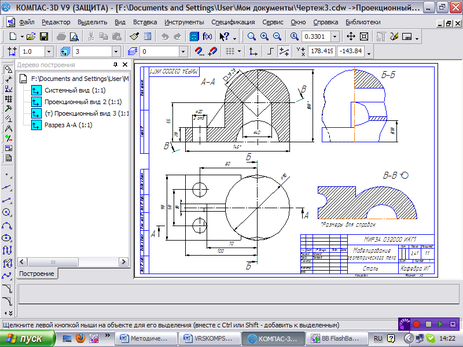

Рис. 34
Видеоролик 21.exe
Библиографический список
1. Герасимов А.А. Самоучитель КОМПАС – 3D V9. Трёхмерное проектирование. – СПб.: БХВ – Петербург, 2008. - 400 с.
2. Кудрявцев Е.М. КОМПАС – 3D V8. Наиболее полное руководство. М.: ДМП Пресс, 2006. – 928 с.
3. Потёмкин А. Трёхмерное твердотельное моделирование. – М.: Компьютер Пресс, 2002. – 296 с.
4. Чекмарев А.А. Инженерная графика. - М.: Высшая школа, 2000, 365с.
5. Государственные стандарты. Единая система конструкторской документации. Основные положения. М. : Изд - во стандартов, 1988 г. - 344 с.
СОДРЖАНИЕ
Введение…………………………………………………………..…....2
1. Задание..……………….......................................................................3
2. Алгоритмы выполнения задач…………………..………………….4 2.1.Перед началом выполнения лабораторной работы №3 ……………………………..……………………………………………4 2.2. Часть 1. Построение 3D модели предмета………………………………………………………………...6
3. Часть 2. Построение ассоциативного чертежа предмета……………………………………………………………….22
3.1. Выполнение компоновки изображений………………………...22
3.2. Построение изображений………………….…………………….24
3.3. Нанесение на изображения размеров……….…………………..33
3.4. Заполнение основной надписи………………………………….36
Библиографический список………………………………………….37
