2.2.4 Построение 3D модели цилиндра.

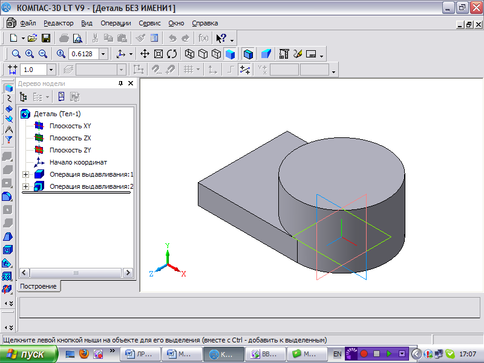

• Моделировать цилиндр будем командой «Выдавливание». Команды - Операции│Операция│Выдавливания. Внизу в закладке Параметры, в окне Расстояние ставим 55-высоту цилиндра →Enter. В закладке Тонкая стенка – Тип построения тонкой стенки→нет. Нажимаем кнопку Создать объект на Панели специального управления . Esc. Рис. 9. Видеоролик 4.exe

Рис.9

2.2.5 Построение эскиза сферы (позиция 3).

• Сферу будем моделировать операцией вращения. Будем вращать половину окружности вокруг оси. Для этого нужно в эскизе провести осевую линию и половину окружности. Плоскостью эскиза будет служить верхнее основание цилиндра. Выделим его курсором. Цвет при этом меняется на зеленый. Нажимаем кнопку Эскиз.

• Проведем осевую линию. Команды - Инструменты│Геометрия│Отрезки│Отрезок. Внизу на панели свойств в окне Стиль устанавливаем стиль линии Осевая. Указываем первую точку прямой на окружности и вторую точку, так чтобы прямая проходила через центр окружности.

• Построим половину окружности. Команды - Инструменты│Геометрия│Дуги│Дуга. Указываем центр дуги (перед этим не забудьте поменять стиль линии на Основной), потом точку начало дуги и конечную точку. Рис.10

Рис.10

2.2.6 Построение 3D модели сферы.

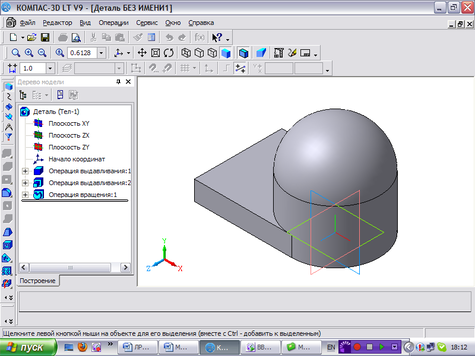

• Отжимаем кнопку Эскиз. Моделируем сферу операцией вращения. Команды - Операции│Операция│Вращения. Внизу на панели свойств устанавливаем: в закладке Параметры - Способ→Сфероид, Направление→Прямое, угол →180. В закладке Тонкая стенка – Тип построения тонкой стенки →Нет. Нажимаем кнопку Создать объект на Панели специального управления . Esc. Рис. 11.

Рис.11

Видеоролик 5.exe

2.2.7 Построение эскиза тела-примитива 4 - призмы (ребро жесткости).

• В качестве плоскости для эскиза выбираем плоскость XY.

• Фиксируем две точки с координатами (-70,20) и (-45,55). Команды - Инструменты│Геометрия│Точки│Точка.

• Через эти точки проведем вспомогательную прямую. Команды - Инструменты│Геометрия│Вспомогательные прямые│Вспомогательная прямая.

• Теперь построим отрезок – первую точку указываем на основании предмета, а вторую на продолжении вспомогательной прямой чуть дальше зафиксированной второй точки. Команды - Инструменты│Геометрия│Отрезки│Отрезок.

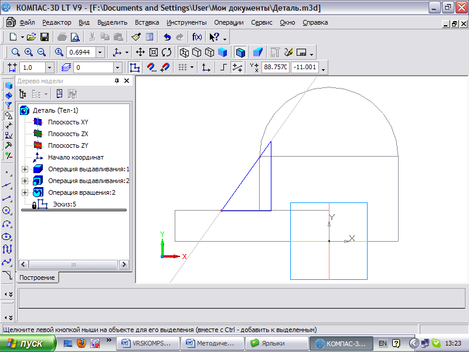

• Достраиваем прямоугольный треугольник, где построенный отрезок будет гипотенузой. Рис. 12.

Рис. 12

2.2.8 Построение 3D модели ребра жесткости.

• Отжимаем кнопку «Эскиз».

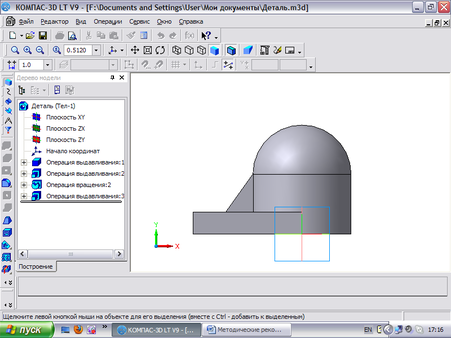

• Моделируем ребро жесткости операцией Выдавливание. Команды - Операции│Операция│Выдавливания. В закладке Параметры устанавливаем - Направление→Два направления, Расстояние первое→5, Расстояние второе→5. В закладке Тонкая стенка – Тип построения тонкой стенки →Нет. Нажимаем кнопку Создать объект на Панели специального управления . Esc. Рис. 13.

Рис.13

Видеоролик 6.exe

2.2.9 Моделирование цилиндрического отверстия (поз.5).

• В качестве плоскости для эскиза выбираем плоскость XY.

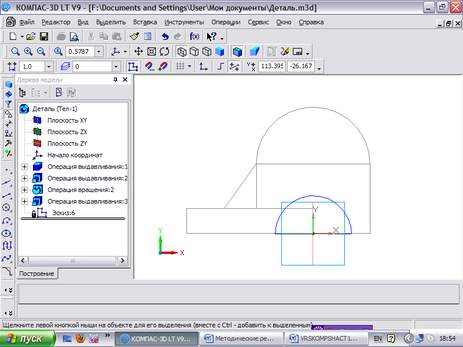

• Построим половину окружности с центром в начале координат и радиусом 30. Команды - Инструменты│Геометрия│Дуги│Дуга. Центр дуги указываем в начале координат, в окне Радиус проставляем 30→Enter. Указываем начальную точку дуги, совпадающую с основанием предмета и конечную точку дуги →Esc. Соединяем отрезком конечные точки дуги. Команды - Инструменты│Геометрия│Отрезки│Отрезок →Esc. Рис.14

Рис. 14

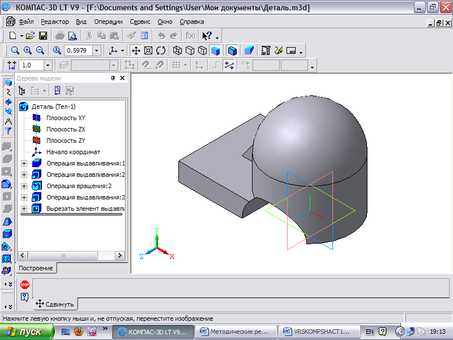

• Для получения отверстия используется команда Вырезать выдавливанием. Отжимаем кнопку Эскиз. Команды - Операции│Вырезать│Выдавливанием. Внизу на панели свойств устанавливаем: в закладке Параметры - Направление→Два направления, Расстояние→Через все (для первого и второго направления). В закладке Тонкая стенка→Нет. В закладке Вырезание – Результат операции→Вычитание элемента. Нажимаем кнопку Создать объект на Панели специального управления . Esc. Рис. 15.

Рис. 15

Видеоролик 7.exe

2.2.10 Моделирование вертикального цилиндрического отверстия (поз. 6).

• В качестве плоскости для эскиза выбираем плоскость ZX.

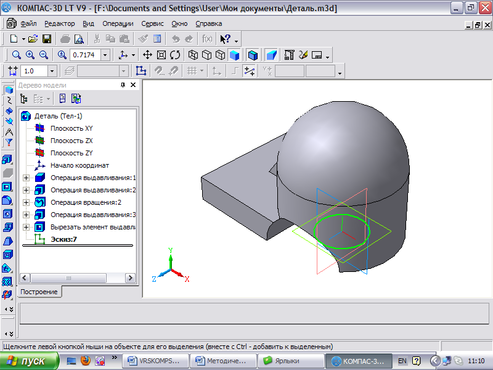

• Построим окружность с центром в начале координат и радиусом 20. Команды - Инструменты│Геометрия│Окружности│Окружность. Центр окружности указываем в начале координат, в окне Радиус проставляем 20→Enter. Отжимаем кнопку Эскиз. Рис. 16.

Рис. 16

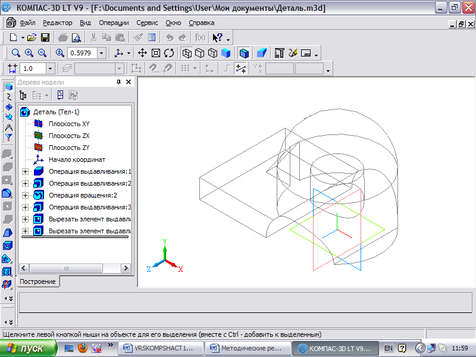

• Моделируем вертикальное цилиндрическое отверстие. Команды - Операции│Вырезать│Выдавливанием. Внизу на панели свойств устанавливаем: в закладке Параметры - направление→Обратное направление, Расстояние→55. В закладке Тонкая стенка→Нет. В закладке Вырезание – Результат операции→Вычитание элемента. Нажимаем кнопку Создать объект на Панели специального управления . Esc. Рис. 17.

Рис. 17

Видеоролик 8.exe

2.2.11 Моделирование горизонтального призматического отверстия (поз. 7).

• В качестве плоскости для эскиза выбираем плоскость XY.

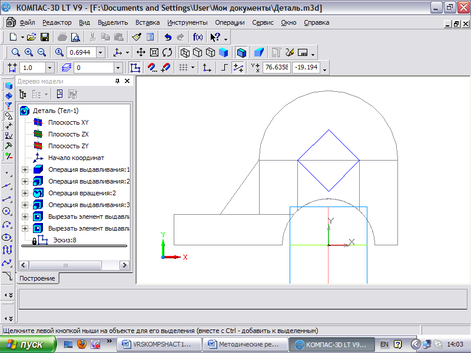

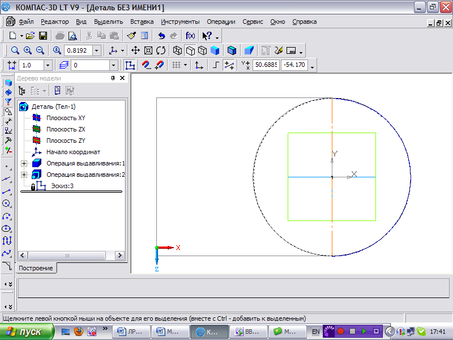

• Строим квадрат по заданным размерам. Команды - Инструменты│Геометрия│Многоугольник. На панели свойств устанавливаем – Количество вершин→4, По описанной окружности. Указываем координаты центра 0, 55→Enter. Указываем координаты вершины 20, 55→Enter. Рис. 18.

Рис. 18

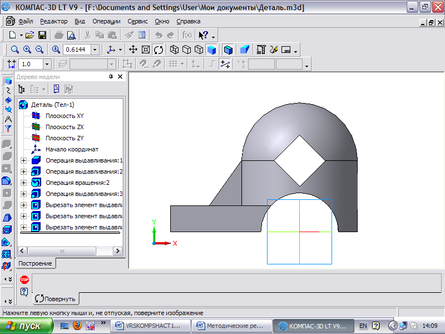

• Для получения отверстия используется команда Вырезать выдавливанием. Отжимаем кнопку Эскиз. Команды - Операции│Вырезать│Выдавливанием. Внизу на панели свойств устанавливаем: в закладке Параметры - Направление→Два направления, Расстояние→Через все (для первого и второго направления). В закладке Тонкая стенка→Нет. В закладке Вырезание – Результат операции→Вычитание элемента. Нажимаем кнопку Создать объект на Панели специального управления . Esc. Рис. 19.

Рис. 19

Видеоролик 9.exe

2.2.12 Моделирование цилиндрических отверстий (поз.8).

• В качестве плоскости для эскиза выбираем плоскость ZX.

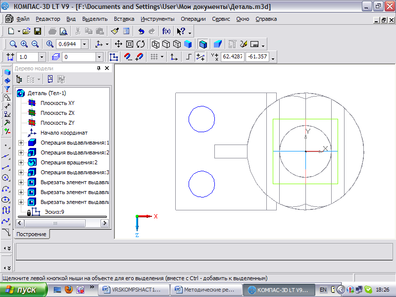

• Построим окружность R=10 и координатами центра(-80, 25). Команды -Инструменты│Геометрия│Окружности│Окружность. Выделим построенную окружность (нажатием левой кнопки мыши) и построим вторую с помощью команды «симметрия». Команды - Редактор│Симметрия. Указываем первую точку оси симметрии – начало координат, а вторая ставится произвольно на горизонтальной прямой (которая появляется в виде пунктира). Esc. Рис. 20

Рис. 20

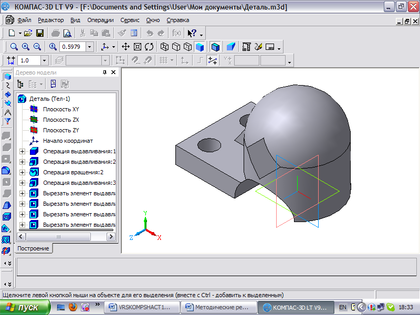

• Для получения отверстий используется команда Вырезать выдавливанием. Отжимаем кнопку Эскиз. Команды - Операции│Вырезать│Выдавливанием. Внизу на панели свойств устанавливаем: в закладке Параметры – Обратное направление, Расстояние→Через все. Нажимаем кнопку Создать объект на Панели специального управления . Esc. Рис. 21. Видеоролик 10.exe

Рис. 21

Часть 2.

3. Построение ассоциативного чертежа предмета.

Сохранить файл с 3D моделью предмета рис. 21 (Построена при выполнении первой части лабораторной работы.)

Требуется:

1. Выполнить компоновку изображений;

2. Построить три основных вида предмета – главный вид, вид сверху и вид слева. Выполнить сложный разрез предмета на месте главного вида. Выполнить простой разрез на месте вида слева, при необходимости совместив его с видом. Выполнить вынесенное сечение предмета по заданной наклонной секущей плоскости (на формате А3);

3. Нанести на изображения параметры формы, положения, габаритные размеры тела и при необходимости, обозначения изображений.

Примечание: задачи выполняются на одном листе.

3.1. Алгоритм выполнения компоновки.

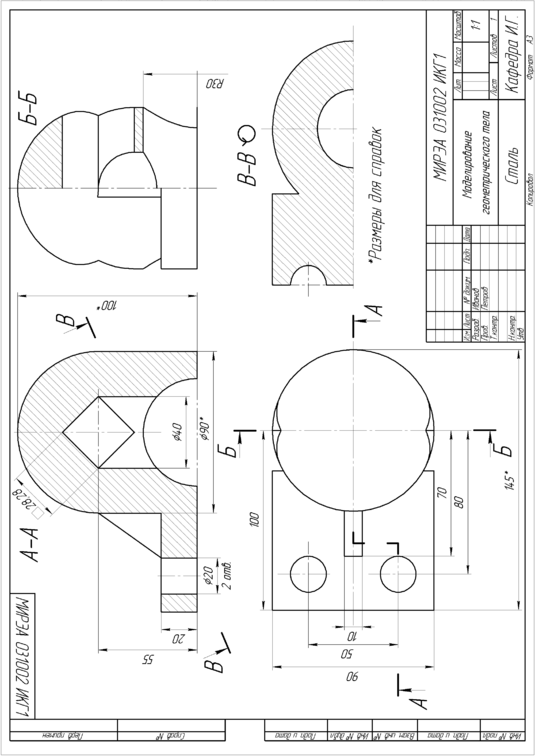

Количество изображений в задании определено. Это три основных вида, и вынесенное сечение заданной проецирующей наклонной плоскостью. Для выделения формы внутреннего контура предмета необходимо выполнить на главном изображении сложный фронтальный ступенчатый или ломаный разрез. На изображении слева, как правило, выполняется простой профильный разрез, либо вид слева, совмещенный с простым профильным разрезом. (В конкретном примере выполняется фронтальный ступенчатый разрез, а на виде слева, совмещенный с профильным видом простой профильный разрез.) Компоновка изображений геометрического тела обеспечивает их рациональное размещение на поле формата для нанесения размеров и обозначений рис. 22. На чертеже показываются во взаимной проекционной связи три изображения (разрез на месте главного вида, разрез, на месте вида слева, совмещённый с видом, и вид сверху), а в правом нижнем углу над основной надписью располагается вынесенное сечение. При построении изображения вынесенного сечения геометрического тела допускается применять также другие преобразования, позволяющие рационально разместить

Рис.22

изображение сечения на поле чертежа - это плоскопараллельный перенос и вращение (поворот). В рассматриваемом примере задания выбрано положение, полученное плоскопараллельным переносом и вращением, на что указывается дополнительным знаком рядом с обозначением сечения.

Если вынесенное сечение не помещается на поле чертежа, то поскольку оно симметричное, допускается изображать только половину относительно его оси симметрии.

Правильно скомпонованный чертеж должен отвечать следующим основным требованиям:
