- равномерное чередование областей изображения и свободных частей поля чертежа

- не допускается «наложение» изображений друг на друга, кроме случаев, предусмотренных стандартами

- изображение со всеми надписями должно занимать примерно восемьдесят процентов от свободной площади формата.

3.2. Построение изображений.

3.2.1. Построение стандартных видов.

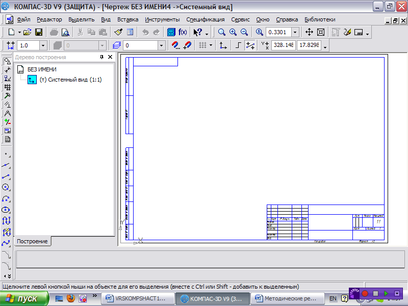

• Так как нам нужно выполнить чертеж предмета создадим лист формата А3. Команды - Файл│Создать→Чертеж→ОК. Появляется лист формата А4 с основной надписью. Для изменения формата нажимаем правой кнопкой мыши в поле чертежа. В контекстном меню выбираем «Параметры текущего чертежа». В появившемся окне Параметры выбираем Параметры первого листа→Формат. В окне Обозначение вместо А4 ставим А3 и в разделе Ориентация ставим точку Горизонтальная →ОК. Рис. 23.

Рис. 23

Видеоролик 11.exe

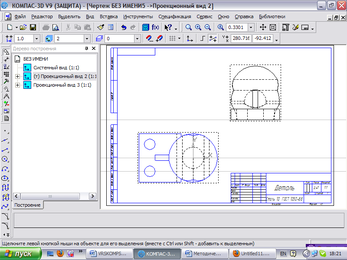

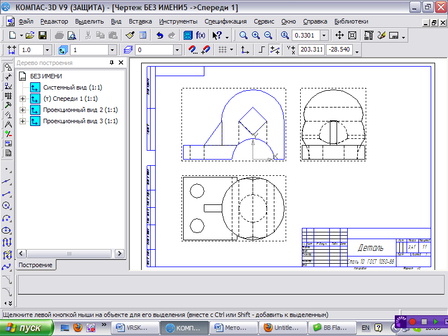

• Для построения изображений воспользуемся следующими командами. Вставка│Вид с модели│Стандартные. Открывается окно Выберите модель. Ищем файл с сохраненной моделью нашего предмета →ОК. Появляются габаритные прямоугольники видов. На панели свойств выбираем Ориентация главного вида→Спереди, Схема видов→меняем зазор по горизонтали и вертикали на 25→ОК. Располагаем виды на поле чертежа и фиксируем мышью. Рис.24. Видеоролик 12.exe

Рис. 24

3.2.2. Построение сложного ступенчатого разреза.

• На месте «вида спереди» должен быть ступенчатый разрез, поэтому этот вид удаляем. В дереве построений правой кнопкой мыши выделяем Спереди →Удалить вид→ОК. Делаем текущим вид сверху. Выделяем правой кнопкой мыши Проекционной вид 2→Текущий. Вид меняет цвет на синий.

• Построим вспомогательные прямые. Они должны проходить через цилиндрические отверстия. Команды - Инструменты│Геометрия│Вспомогательные прямые. Рис.25

Рис.25

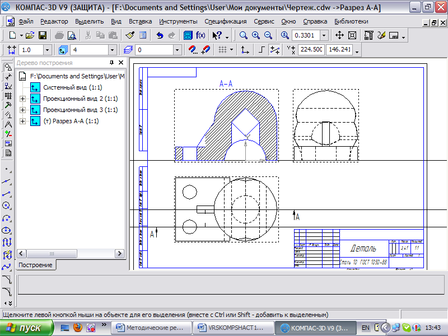

• На виде сверху проставим обозначение ступенчатого разреза. Команды - Инструменты│Обозначения│Линия разреза. Указываем последовательно начало, точку перегиба. Нажимаем кнопку «сложный разрез» на панели свойств и для завершения, перед последней точкой отжимаем кнопку. Появляется фантом габаритного прямоугольника разреза. Совмещаем основание с вспомогательной прямой и фиксируем разрез. Рис. 26. Видеоролик 13.exe

Рис. 26

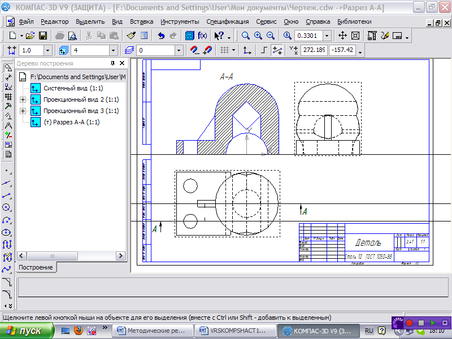

• Ребро жесткости в соответствии со стандартом не штрихуется. Поэтому разрушим вид (т.е. связь с моделью). Для этого нажимаем правой кнопкой мыши на Разрез А-А в Дереве построения→Разрушить вид. Выделяем штриховку→Delet. Дорисовываем изображение и оформляем разрез в соответствии с требованиями стандарта. Наклон букв А-А меняется с помощью текстового редактора. Рис. 27.

• Заштриховываем необходимые области. Команда - Инструменты│Штриховка. Указываем курсором те области, где должна располагаться штриховка. Нажимаем кнопку Создать объект на Панели специального управления . Esc. Рис. 27.

Рис. 27

Видеоролик 14.exe

3.2.3. Построение простого разреза совмещенного с видом слева.

• Делаем текущим вид слева. Нажимаем правой кнопкой Проекционной вид 3→Текущий. С правой стороны от оси симметрии, через начало координат построим прямоугольник. Команды - Инструменты│Геометрия│Прямоугольники│Прямоугольник →Esc.

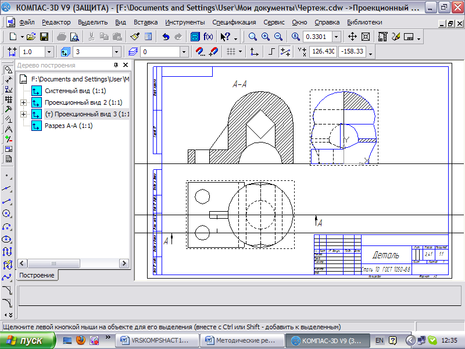

• Выполнение местного разреза. Команды - Вставка│Вспомогательный вид│Местный разрез. Курсором указываем прямоугольник (как замкнутую кривую). Указываем положение секущей плоскости (появляется фантом секущей плоскости) на виде сверху через центр отверстия. На виде слева появляется половина разреза. Рис.28.

Рис. 28

Видеоролик 15.exe

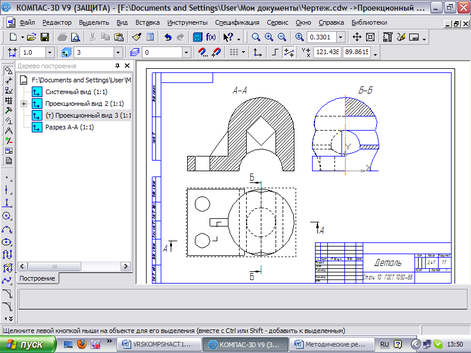

• Обозначим разрез. Для этого проведем вспомогательную вертикальную прямую на виде сверху по плоскости разреза. Далее команды - Инструменты│Обозначения│Линия разреза. Указываем положение начальной и конечной точки разреза и направление взгляда →Esc. Обозначение разреза Б-Б выполняется с помощью текстового редактора. Команды - Инструменты│Ввод текста. Указываем место расположения текста, высота символов 10 мм. Пишем текст → Нажимаем кнопку Создать объект на Панели специального управления . Esc. Поменяем стиль линии, отделяющую вид от разреза, на осевую. Для этого нажимаем правой кнопкой на Проекционный вид 3→Разрушить вид. Удаляем сплошную прямую и рисуем осевую линию. Удаляем вспомогательные линии. Рис. 29.

Рис. 29

Видеоролик 16.exe

3.2.4. Построение вынесенного сечения наклонной плоскостью.

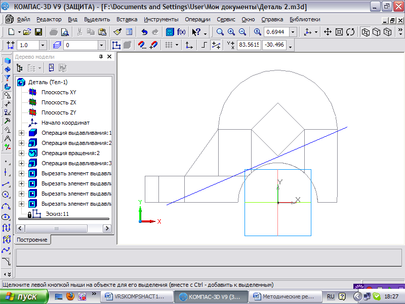

• Для построения сечения сохраним исходную модель под другим названием и откроем ее. Ориентация →Вид спереди. Создадим эскиз в плоскости XY. Построим след секущей плоскости, примерно также, как указано в задании, отрезком прямой (главное, чтобы прямая не пересекала горизонтальные отверстия). Рис. 30

Рис. 30

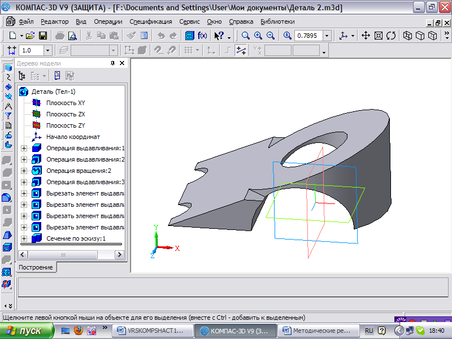

• Отжимаем кнопку Эскиз. Выполним сечение. Команды - Операции│Сечение│Сечение по эскизу. На панели свойств активируем Обратное направление. Нажимаем кнопку Создать объект на Панели специального управления . Esc. Осталась отсеченная часть предмета. Рис. 31.

Рис. 31

Видеоролик 17.exe

• Выделим плоскость сечения (она поменяет свой цвет на зеленый). Нажимаем кнопку Эскиз. Теперь на эскизе сечение располагается в натуральную величину. Далее команды- Операции│Спроецировать объект. Указываем плоскость сечения, и оно проецируется на плоскость эскиза →Esc.

• Выделим сечение рамкой и копируем в буфер. Команды - Редактор│Копировать. Появляется локальная система координат. Указываем положение базовой точки (например, центр отверстия) и открываем чертеж предмета.

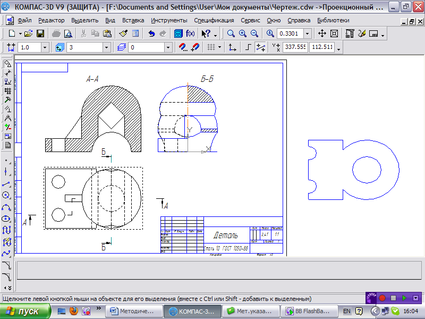

• Вне поля чертежа командой Вставить→ Esc, вставляем сечение. Рис. 32. Видеоролик 18.exe

Рис. 32

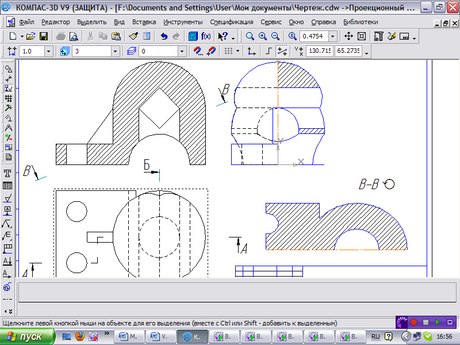

• Оформим сечение согласно требованиям стандарта и поместим на поле чертежа. Для этого проведем через ось симметрии горизонтальный отрезок, чтобы удалить половину сечения, так как места для размещения сечения целиком мало. Командой - Редактор│Разбить│Кривую указываем последовательно кривые для разбиения → Esc. После этого выделяем нужные нам кривые и клавишей Delete удаляем их.

• Заштрихуем плоскость сечения. Команда - Инструменты│Штриховка. Курсором указываем область, где располагается штриховка. Нажимаем кнопку Создать объект на Панели специального управления . Esc.

• Выделяем рамкой сечение и перетаскиваем его в нужное место на поле чертежа.

• Меняем стиль отрезка на осевую линию, для этого два раза нажимаем левой кнопкой мыши. На появившейся Панели свойств меняем в окне Стиль, Основная →Осевая. Нажимаем кнопку Создать объект на Панели специального управления . Esc.

• В текстовом редакторе напишем обозначение сечения и вставим знак «повернуто». Команды - Инструменты│Ввод теста. Указываем точку привязки текста, набираем В-В (высота шрифта 10 мм.) и в закладке Вставка активируем кнопку Вставить специальный символ. В открывшемся окне находим знак «повернуто». Нажимаем кнопку Создать объект на Панели специального управления . Esc.

• Обозначим плоскость сечения. Для этого проведем вспомогательную линию в соответствии с заданием. Команды - Инструменты│Обозначения│Линия разреза. Указываем начальную и конечную точки разреза. Esc. Удалим вспомогательную линию.

Рис. 33. Видеоролик 19.exe

Рис. 33

3.3. Простановка размеров.

Поскольку параметры тел-примитивов, составляющих геометрическое тело (предмет) были определены ранее, то теперь необходимо внести коррективы, вызванные изменением типа изображений и произвести окончательную простановку размеров с учетом ГОСТ 2.307-68.

3.3.1. Алгоритм нанесения размеров

Последовательность простановки размеров определяется обратно к последовательности формообразования (от внутренних к внешним от меньших к большим,) то есть начинают с меньших внутренних и заканчивают наибольшими внешними, причём в начале ставятся параметры формы, а затем положения. (Если матрица смежности заполнена правильно, то такая последовательность как правило выполняется автоматически, если простановку размеров производят в порядке обратном последовательности заполнения матрицы.) Начинают простановку с тела-примитива, имеющего больший номер и заканчиват базовым телом.

Требования по нанесению размеров:

- размеры конкретного тела-примитива, проставляются на тех изображениях, ради которых они выполнены;

- размеры внешних форм ставятся со стороны вида, а внутренних – со стороны разреза;

- размеры не допускается наносить в виде замкнутой размерной цепи, за исключением случаев, когда один из них справочный;

- не допускается отсутствие какого-либо размера;

- размерные линии, как правило, не пересекаются между собой и отстоят друг от друга на расстояние не менее 7 мм и от контурных линий на расстояние не менее 10 мм;

Более подробно требования по нанесению размеров изложены в ГОСТ 2.307-68.

3.3.2. Последовательность простановки размеров.

• Сначала необходимо поставить параметры формы каждого тела-примитива: у цилиндров (8), (6), (5), (2) - значение диаметров, дополнительно на цилиндре (8) указать, что их два; 2 отв. … Далее, для призм надо указать длину, ширину: так, для призмы (7) указывается знак квадрата и значение его сторон ..., для призмы (4) - высота, и ширина. Для призмы (1) - длина, ширина, высота.

• Параметры положения указываются относительно выбранной канонической системы координат. Для цилиндров (6), (5), (2) не указывают параметры положения, так как они равны "0", для цилиндра (8) - два параметра положения указывают на виде сверху. Для сферы и цилиндра (2) указывается один общий параметр. Для призмы (1), и цилиндра (8) указывается также один параметр, т.к. второй параметр призмы (8) совпадает с высотой цилиндра (2).

После простановки параметров формы и положения необходимо указать габаритные размеры предмета, если эти размеры можно вычислить, то они указываются как справочные (вверху над ними ставится знак *).

• Простановку размеров осуществляют с помощью команд, расположенных на панели «Размеры» рис. 34. При этом может понадобиться перемещение ранее сделанных изображений, для этого выделяют необходимые изображения и с помощью команды «Сдвиг» рис. 35 на панели «Редактирование» перемещают в нужное место. Что бы при редактировании не возникали трудности надо проследить, что бы все изображения были разрушены.

• После простановки размеров надо удалить оставшиеся вспомогательные построения (если остались), линии невидимого контура и провести необходимые осевые линии (если не проведены).

• Заключительным этапом выполнения задания является оформление основной надписи по ГОСТ 2.104-2006. “Основные надписи”. Заполняется после её активации (дважды нажать левой кнопкой мыши) согласно ГОСТ 2.304-68. Рис. 22.

• Проверьте, совпадает ли количество проставленных параметров (размеров), с подсчитанными ранее, в матрице смежности. Отстоят ли размерные линии друг от друга и от контурных линий, на установленные стандартом расстояния. Не проходят ли размерные линии через обозначения разрезов.

Видеоролик 20.exe
