2..Velocity/Accel – скорости/ускорения;

3..Force – силы;

4.. Stress – напряжения;

5..Strain – деформации;

6..Temperature – температуры.

Н аконец, последний элемент управления в рамке Output to List – окошко All Sets (все наборы). Если поставить в нем галочку, то список Output Set станет недоступным, и в листинг будут включены результаты по всем выходным наборам, имеющимся в модели.

Пока оставим в этой рамке все как есть и прейдем рамке Entity (объект). Здесь по умолчанию выбрана опция Elem (элемент). Щелкните по любому элементу вашей модели. В окошке ID появится номер этого элемента – значит, выбор сделан. Теперь щелкаем по кнопке OK. На экране ничего особенно не изменилось, только что-то промелькнуло в окне сообщений и списков (FEMAP Messages and Lists). Действительно, значения результатов для выбранного узла выводятся именно в это окно. Если распахнenm окно сообщений, дважды щелкнув по нему, то увидим на экране листинг с результатами расчетов. Листинг этот настолько велик, что не помещается в окне сообщений целиком, даже когда это окно распахнуто на весь экран. С помощью линейки прокрутки, расположенной в правой части окна можно прокрутить список к началу вывода результатов.

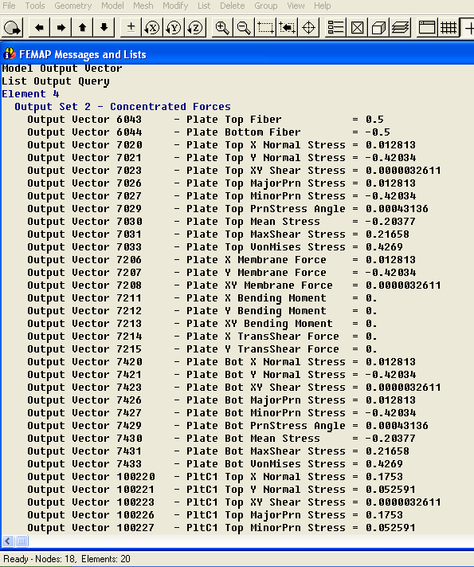

Увидим, что после строчки, дублирующей отданную вами команду (List Output Query), располагаются две синих строчки: Element 4 – указывает элемент, для которого производится печать результатов и Output Set 2 – Concentrated Forces – выходной набор. Далее следует множество строк, каждая из которых состоит из трех полей.

П ервое поле Output Vector **** указывает номер выходного вектора, из которого берется значение для выбранного элемента. Каждому выходному вектору в FEMAP присваивается свой номер.

Компьютеру удобней работать с номерами, нам же понятней будет второе поле строки, в котором приводится название величины, содержащейся в данном векторе.

Наконец в последнем, третьем поле строки приводится значение этой величины для выбранного элемента.

Названия величин с непривычки могут показаться непонятными. Поэтому приводим их перевод с небольшими пояснениями.

6043. Plate Top Fiber – расстояние от срединной плоскости до верхней поверхности пластины;

6044. Plate Bottom Fiber расстояние от срединной плоскости до нижней поверхности пластины;

7020. Plate Top X Normal Stress Нормальные напряжения по оси X на верхней поверхности пластины

7021. Plate Top Y Normal Stress Нормальные напряжения по оси Y на верхней поверхности пластины

7022. Plate Top XY Shear Stress Напряжения сдвига на верхней поверхности пластины

7026. Plate Top MajorPrn Stress Наибольшие главные напряжения на верхней поверхности пластины

7027. Plate Top MinorPrn Stress Наименьшие главные напряжения на верхней поверхности пластины

7029. Plate Top PrnStress Angle Угол наклона главных напряжений на верхней поверхности пластины

7030. Plate Top Mean Stress Средние напряжения на верхней поверхности пластины (полусумма главных напряжений)

7031. Plate Top MaxShear Stress Максимальные сдвиговые напряжения на верхней поверхности пластины

7033. Plate Top VonMises Stress Эквивалентные напряжения по гипотезе энергии формоизменения (Мизеса) на верхней стороне пластины

7206 Plate X Membrane Force Мембранные усилия в пластине вдоль оси X

7207. Plate Y Membrane Force Мембранные усилия в пластине вдоль оси Y

7208. Plate XY Membrane Force Усилия сдвига в срединной поверхности пластины

7211. Plate X Bending Moment Изгибающий момент в пластине вдоль оси X

7212. Plate Y Bending Moment Изгибающий момент в пластине вдоль оси Y

7213. Plate XY Bending Moment Момент сдвига в пластине

7214. Plate X TransShear Force Поперечные силы в пластине вдоль оси X

7215. Plate Y TransShear Force Поперечные силы в пластине вдоль оси Y

7420. Plate Bot X Normal Stress Нормальные напряжения по оси X на нижней поверхности пластины

7421. Plate Bot Y Normal Stress Нормальные напряжения по оси Y на нижней поверхности пластины

7423. Plate Bot XY Shear Stress Напряжения сдвига на нижней поверхности пластины

7426. Plate Bot MajorPrn Stress Наибольшие главные напряжения на нижней поверхности пластины

7427. Plate Bot MinorPrn Stress Наименьшие главные напряжения на нижней поверхности пластины

7429. Plate Bot PrnStress Angle Угол наклона главных напряжений по нижней поверхности пластины

7430. Plate Bot Mean Stress Средние напряжения на нижней поверхности пластины (полусумма главных напряжений)

7431. Plate Bot MaxShear Stress Максимальные сдвиговые напряжения на нижней поверхности пластины

7433. Plate Bot VonMises Stress Эквивалентные напряжения по гипотезе энергии формоизменения (Мизеса) на нижней стороне пластины

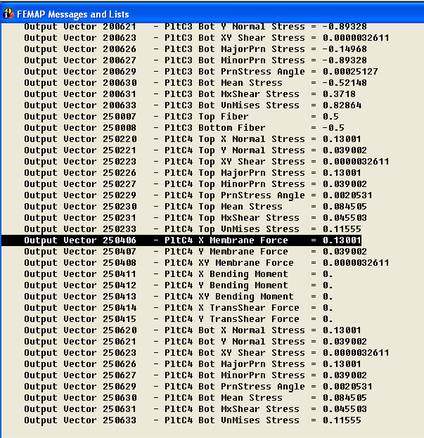

Название каждого вектора начинается со слова Plate – пластина. Далее видим, что названия векторов повторяются еще четыре раза, только вместо слова Plate в начале названия вектора печатается PltC1, PltC2, PltC3, PltC4. Это приводятся значения тех же самых величин, но уже в угловых точках элемента, а не в его центре.

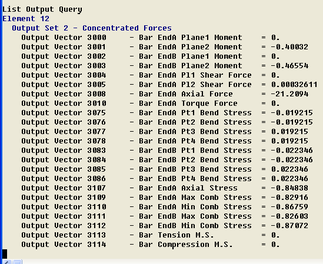

Аналогично можно вывести на экран расчетные значения для элемента типа Bar. В этом случае листинг оказывается короче. Это связано с тем, что для стержневых элементов NASTRAN вычисляет меньшее количество величин.

Д
алее приведем расшифровку англоязычных названий расчетных величин.

3000. Bar EndA Plane1 Moment изгибающий момент в узле А в плоскости 1;

3001. Bar EndA Plane2 Moment изгибающий момент в узле А в плоскости 2;

3002. Bar EndB Plane1 Moment изгибающий момент в узле В в плоскости 1;

3003. Bar EndB Plane2 Moment изгибающий момент в узле В в плоскости 2;

3004. Bar EndA Pl1 Shear Force перерезывающая сила в узле А в плоскости 1;

3005. Bar EndA Pl2 Shear Force перерезывающая сила в узле А в плоскости 2;

3008. Bar EndA Axial Force продольная сила в узле А;

3010. Bar EndA Torque Force крутящий момент в узле А;

3075. Bar EndA Pt1 Bend Stress напряжения изгиба в точке 1 узла А элемента балки

3076. Bar EndA Pt2 Bend Stress напряжения изгиба в точке 2 узла А элемента балки

3077. Bar EndA Pt3 Bend Stress напряжения изгиба в точке 3 узла А элемента балки

3078. Bar EndA Pt4 Bend Stress напряжения изгиба в точке 4 узла А элемента балки

3083. Bar EndB Pt1 Bend Stress напряжения изгиба в точке 1 узла B элемента балки

3084. Bar EndB Pt2 Bend Stress напряжения изгиба в точке 2 узла B элемента балки

3085. Bar EndB Pt3 Bend Stress напряжения изгиба в точке 3 узла B элемента балки

3086. Bar EndB Pt4 Bend Stress напряжения изгиба в точке 4 узла B элемента балки

3107. Bar EndA Axial Stress Осевые напряжения в сечении узла А элемента балки

3109. Bar EndA Max Comb Stress максимальные суммарные (нормальные) напряжения в сечении узла А элемента балки

3110. Bar EndA Min Comb Stress минимальные суммарные (нормальные) напряжения в сечении узла А элемента балки

3111. Bar EndB Max Comb Stress максимальные суммарные (нормальные) напряжения в сечении узла B элемента балки

3112. Bar EndB Min Comb Stress минимальные суммарные (нормальные) напряжения в сечении узла B элемента балки

Небольшие пояснения

Под узлом А понимается узел, который при создании элемента балки указывался первым, а под узлом B – указанный вторым. По понятным причинам вы скорее всего уже забыли в каком порядке указывали эти узлы. А если вы использовали средства автоматической генерации элементов, то вы вообще этого и не видели, а FEMAP сам создавал эти элементы, даже не показывая вам порядок следования его узлов. Но вы всегда можете восстановить эту информацию выполнив команду Modify – Edit – Element и указав в боксе выбора объекта интересующий вас элемент.

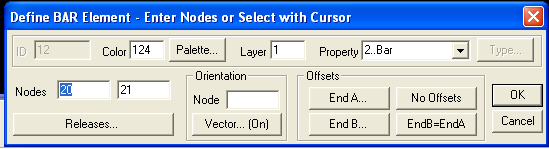

Вообще-то появившееся окно Define BAR Element (определить элемент BAR) предназначено для внесения изменений, но его также очень удобно использовать для того, чтобы просто получить информацию об интересующем вас элементе. В частности окно на рисунке говорит нам что в данном элемента роль узла А играет узел с ID равным 20, а роль узла B – узел 21. После того мы выяснили все что хотели, закройте это окно, нажав кнопку Cancel, чтобы не внести в модель никаких изменений.

Ч

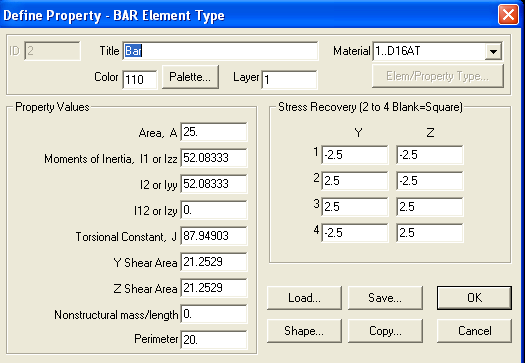

то касается точек 1, 2, 3, 4, то их положение вы можете вспомнить, выполнив команду Modify – Edit – Property. Вот они, координаты этих точек сечения балки – в рамке Stress Recovery (получение напряжений).

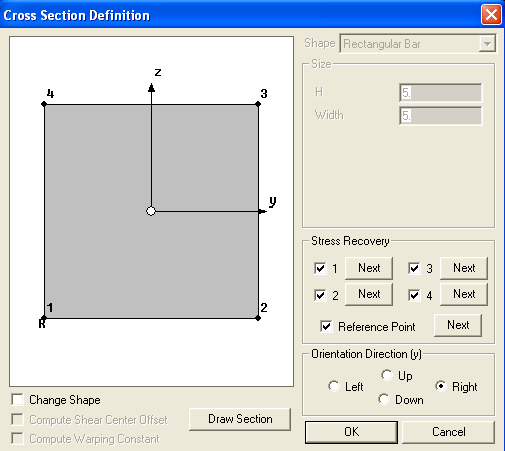

Еще более наглядно эти точки представлены в боксе Cross Section Definition, которое можно вызвать, нажав кнопку Shape.

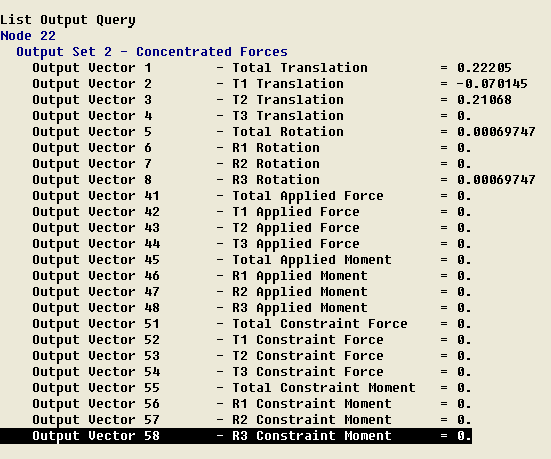

Итак, как получить информацию по элементу, вроде бы ясно. Давайте теперь попросим FEMAP поделиться информацией об узлах. Для этого выполним вновь команду List – Output – Query, только теперь вместо опции Elem включим опцию Node (узел). Выберите любой узел модели. Теперь можно щелкнуть OK, но сначала пару слов о кнопке More (далее). Если вы хотите получить информацию не об одном узле, а о нескольких, то вы можете нажать кнопку More, в результате в окно сообщений будет выведена информация о выбранном узле. При этом окно Output Query не исчезнет с экрана, а, напротив, будет готово к выбору следующего узла. Когда вы укажете последний, интересующий вас узел, нажимаете OK и приступаете к изучению данных в окне сообщений и списков.

1. Total Translation Суммарное перемещение

2. T1 Translation Перемещение вдоль оси Х

3. T2 translation Перемещение вдоль оси Y

4. T3 Translation Перемещение вдоль оси Z

5. Total Rotation Суммарный поворот

6. R1 Rotation Поворот вокруг оси X

7. R2 Rotation Поворот вокруг оси Y

8. R3 Rotation Поворот вокруг оси Z

41. Total Applied Force Суммарные приложенные силы

42. T1 Applied Force Приложенные силы вдоль оси X

43. T2 Applied Force Приложенные силы вдоль оси Y

44. T3 Applied Force Приложенные силы вдоль оси Z

45. Total Applied Moment Суммарный приложенный элемент

46. R1 Applied Moment Приложенный момент относительно оси X

47. R2 Applied Moment Приложенный момент относительно оси Y

48. R3 Applied Moment Приложенный момент относительно оси Z

51. Total Constraint Force Суммарные реакции связей

52. T1 Constraint Force Реакции связей по оси X

53. T2 Constraint Force Реакции связей по оси Y

54. T3 Constraint Force Реакции связей по оси Z

55. Total Constraint Moment Суммарный момент связей

56. R1 Constraint Moment Момент связей относительно оси X

57. R2 Constraint Moment Момент связей относительно оси Y

58. R3 Constraint Moment Момент связей относительно оси Z

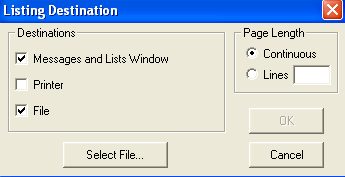

В торая команда из пункта List, которую следует нам разобрать – это команда List – Destination (список - назначение). Вы, вероятно, отметили, что листинги создающиеся по команде Query удобны, если нам надо просто посмотреть одно-два значения в узле или элементе. А если захотите информацию по какому-нибудь узлу включить в свой отчет. Не переписывать же все числа с экрана на листок бумаги? Разумеется нет. Выполните команду List – Destination. В диалоговом боксе Listing Destination галочка по умолчанию стоит только напротив Messages and Lists Window. Если вы хотите, чтобы эта информация, кроме окна сообщений также записывалась в текстовый файл, поставьте галочку и в окошке File.

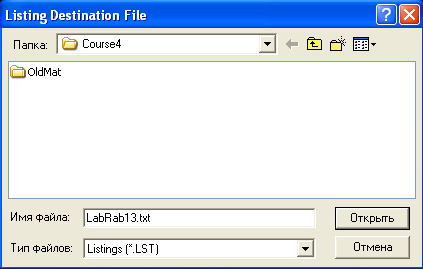

С разу же становится доступной кнопка Select File (выбрать файл). В боксе Listing Destination File укажите папку в которой вы собираетесь сохранить листинг, а в строке Имя файла – естественно, имя файла для этого листинга. FEMAP предлагает для таких файлов использовать расширение LST. Я предпочитаю использовать расширение TXT, чтобы просматривать эти листинги с помощью программы Блокнот. Вы, быть может, предпочтете какой-то третий вариант. Теперь, после того как вы нажмете кнопку Открыть, вся информация, поступающая по любой команде List, будет помещаться не только в окно сообщений, но и в указанный вами файл

Выполните команду List-Output – Query для какого-либо узла, а затем найдите появившийся текстовый файл и откройте его с помощью Блокнота (а если хотите – с помощью Word’а)

Теперь с этим файлом вы можете делать что угодно – редактировать, вставлять целиком или кусками в свой отчет. Такие файлы очень удобно обрабатывать с помощью электронных таблиц (Excel). Эти данные легко можно импортировать в такие программы, как MATHCAD и MATLAB.
