Удельные параметры двигателя. Для ТВВД в качестве удельных параметров принимается удельная эквивалентная мощность и удельный расход топлива, отнесенный к этой мощности:

где экспериментальный коэффициент, определяющий тягу винта при работе двигателя на месте, отнесенную к мощности, подводимой к винту. При сравнительных расчетах обычно принимают

На этом термогазодинамический расчет заканчивается.

2. Согласование параметров компрессора и турбины

2.1 Выбор и обоснование исходных данных для согласования

Согласование работы турбины и компрессора является наиболее важным этапом проектирования двигателя. Целью согласования является распределение работы между каскадами и ступенями компрессора, ступенями турбины, определение основных размеров двигателя. В ходе выполнения расчёта необходимо соблюдать основные ограничения, обеспечивающие надёжную и экономичную работу. Среди них: относительная высота лопаток последних ступеней компрессора и первых ступеней турбины, относительный втулочный диаметр на выходе из компрессора, степень реактивности ступеней компрессора, нагрузка на ступени турбины.

Исходными данными для этих расчетов являются значения заторможенных параметров рабочего тела (воздуха и продуктов сгорания) в характерных (расчетных) сечениях проточной части, основные геометрические (диаметральные) соотношения каскадов лопаточных машин, а также принимаемые значения коэффициентов аэродинамической загрузки компрессорных и турбинных ступеней.

При выборе формы проточной части компрессора низкого давления с постоянным средним диаметром Dср=const следует учитывать её относительно невысокий энергообмен в ступенях и возможность реализации низкого значения относительного втулочного диаметра на выходе из КНД. Следовательно, выбираем форму проточной части компрессора низкого давления с Dср=const.

При выборе формы проточной части компрессора высокого давления с Dвт=соnst, следует учитывать что преимуществом является высота лопаток последних ступеней, и то что надо принять постоянный внутренний диаметр так как иметься последняя центробежная ступень, Следовательно, выбираем форму проточной части компрессора высокого давления с Dвт=соnst.

Форма проточной части турбины выбирается из конструктивных соображений. Значение среднего коэффициента нагрузки в турбине не должно превышать величины =1.8

Для использования ПЭВМ при выполнении этого этапа проектирования на кафедре разработан комплект программ, позволяющий осуществить формирование облика ГТД различных типов и схем. Используем программу расчёта двухвального газогенератора и свободной турбины (ГТД - 2 - 1).

Файлы программ формирования облика ГТД - 2 - 1:

gtd. dat - файл исходных данных;

gtd. exe - исполнимый файл;

gtd. rez - файл результатов теплового расчета ТВВД;

sgtd. dat - файл передачи данных теплового расчета;

slgt2. exe - исполнимый файл;

slgt2. rez - файл результатов программы формирования облика ГТД.

Для возможности просмотра графического изображения получаемой проточной части ГТД в комплект введена и программа графического сопровождения fogt. exe.

Результаты счета заносятся в файл slrd. rez и в файл исходных данных fogtd. dat программы графического сопровождения fogt. exe.

В качестве расчетных сечений при увязке параметров приняты:

1) входное сечение (в-в), определяющее габариты двигателя и частоту вращения ротора НД;

2) выходное сечение осевого компрессора, определяющее ограничения по относительному диаметру втулки и углу последней ступени ( );

3) выходное сечение турбины (т-т), определяющее средний коэффициент нагрузки ступеней турбины винтовентилятора, величину скорости на выходе, относительную длину лопаток, величину напряжений в лопатках;

4) выходное сечение предпоследнего каскада турбины (ТНД), определяющее аналогичные параметры, что и в сечении т-т.

В расчете предполагается осевое течение во всех расчетных сечениях и равенство расходов воздуха и газа, т.е. .

Для упрощения перехода к следующим этапам расчета двигателя, дополнительно определяются КПД и параметры на входе для каждого каскада компрессора.

Формирование облика двигателя на ЭВМ, представлено в таблице 2.1

2.2 Результаты расчёта и формирование облика двигателя

Формирование облика (проточной части) ГТД является одним из наиболее важных начальных этапов проектирования ГТД, непосредственно следующим за выполнением теплового расчета и предшествующим газодинамическим расчетам элементов проточной части (каскадов компрессоров и турбин). При выполнении расчетов по формированию облика ГТД определяются: форма проточной части, частоты вращения роторов и число ступеней каскадов лопаточных машин.

Формирование облика ГГ и ТC ГТД-2-1 (КВД - ОК или ОЦК)

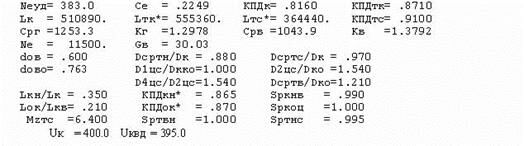

Таблица 2.1 Исходные данные:

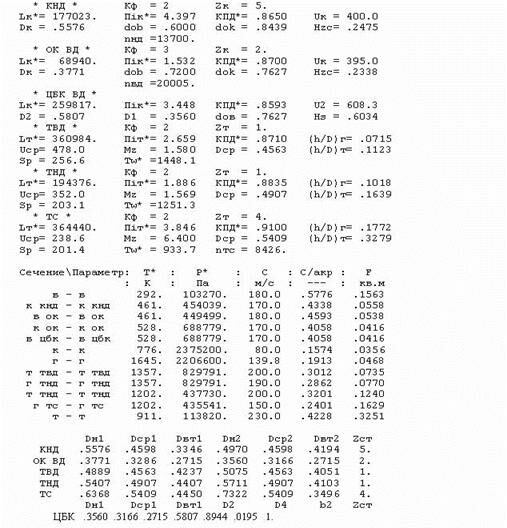

Таблица 2.2 Результаты pасчета:

Рисунок 2.1 - Схема проточной части двигателя

На данном этапе проектирования сформирован облик двигателя.

Компрессор низкого давления, средненагруженный ( = 0,2475), состоит из пяти ступеней и имеет значение коэффициента полезного действия *=0,865. Относительный диаметр втулки , что не превышает допустимый ( ) для первых ступеней КНД ТВВД. Окружная скорость первой ступени находится в допустимых пределах

Осевая часть компрессора высокого давления, средненагруженная ( =0,2338), состоит из двух ступеней и имеет значение коэффициента полезного действия *=0,87. Относительный диаметр втулки , что не превышает допустимый ( ) для первых ступеней КВД. Окружная скорость первой ступени находится в допустимых пределах

Центробежная ступень компрессора высокого давления средненагруженная ( =0,6034), и имеет КПД *=0,859.

Турбина высокого давления, одноступенчатая, средненагруженная (Mz=1,58) и имеет значение коэффициента полезного действия *=0,871, обеспечивается условие (h/D) г=0,0715>0,065.

Турбина низкого давления, одноступенчатая, средненагруженная (Mz=1,569) и имеет значение коэффициента полезного действия *=0,8835.

Турбина винтовентилятора, четырехступенчатая, средненагруженная (Mz=1,6), имеет значение коэффициента полезного действия =0,91, обеспечивается условие (h/D) т=0,3279<0,33.

3. Газодинамический расчёт многоступенчатого осевого компрессора

3.1 Расчёт компрессора на ЭВМ

При проектировании газотурбинных двигателей особое место выделяется проектированию компрессора. Именно компрессор является узлом, в зависимости от параметров которого проектируется и камера сгорания, и турбина. Основную часть длины двигателя часто составляет именно компрессор. Это говорит о большом влиянии компрессора на общие габаритные размеры двигателя, а, значит, и на его массу.

Основной частью газодинамического расчета осевого компрессора является окончательное получение геометрических размеров и количества ступеней при сохранении π^*_к. Необходимо эффективно распределить π^*_к, работу и КПД между ступенями компрессора.

Газодинамический расчет осевого компрессора представляет собой последовательный расчет всех его ступеней на среднем радиусе, в предположении равенства параметров на среднем радиусе и постоянства параметров потока, осредненных по ступени.

Изменение коэффициента затраченного напора по ступеням принимаем таким, чтобы наиболее загруженные были средние ступени, а ко входу и выходу из компрессора значение уменьшалось. Первые ступени имеют большое значение удлинения лопатки h/b, работают в ухудшенных условиях (возможная неравномерность поля скоростей, температур и давлений) на входе в компрессор. На последних ступенях в значительной степени на КПД ступени влияет величина относительных радиальных зазоров, что при малой высоте лопаток ступени существенно снижает КПД из-за перетекания рабочего тела через радиальный зазор.

Распределение остальных параметров выполнено в соответствии с рекомендациями, изложенными в [3].

Расходная составляющая скорости уменьшается от входа к выходу для уменьшения концевых потерь в последних ступенях и для того, чтобы иметь умеренные скорости на входе в камеру сгорания. Во избежание падения КПД снижение Са в пределах ступени не должно превышать 10…15м/с [3].

При выборе характера изменения r_к вдоль проточной части компрессора необходимо учитывать, что рост температуры потока (а следовательно, и увеличение скорости звука) позволяет выполнить ступени с более высокими степенями реактивности.

Газодинамический расчет компрессора выполнен при помощи программы gdrok. exe. Программа gdrok предназначена для газодинамического расчета многоступенчатого осевого компрессора на среднем радиусе. Исходные данные расчета заносятся в файл gdrok. dat, а результаты, получаемые с помощью исполняемого файла gdrok. exe - в файл gdrok. rez. Программа gdrok имеет и программу графического сопровождения gfk. exe, файл исходных данных которой gfk. dat формируется при работе файла gdrok. exe. Использование файла gfk. exe при выполнении расчетов обеспечивает возможность наглядного графического контроля как исходного распределения параметров по ступеням так и получаемых результатов расчета (формы проточной части компрессора, изменения параметров потока по ступеням и треугольников скоростей ступеней на среднегеометрическом радиусе).

Исходные данные к программе GDROK можно представить в виде массива:

где

расход воздуха на входе в компрессор,

- заторможенная температура, К;

- полное давление, Па;
