ВАРИАНТ 20

ОТВЕТЫ

1

Определить действующее значение напряжения, изменяющегося по закону u = 311 sin (314·t + 45⁰).

1. 127 В

2. 380 В

3. 220 В

4. 250 В

5. Другое

2

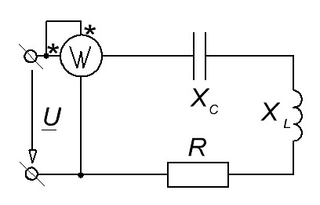

В цепи синусоидального переменного тока определить показания ваттметра, если:

U = 100 В,

X_L = X_C = R = 5 Ом.

1. 500 Вт

2. 100 Вт

3. 200 Вт

4. 300 Вт

5. Другое

3

В цепи синусоидального переменного тока с U_ab = 50 В, R = X_L = X_C = 100 Ом. Определить ток I.

1. 0,3 А

2. 0,5 А

3. 0,2 А

4. 1 А

5. Другое

4

Какое из приведенных выражений для цепи однофазного синусоидального тока, состоящей из последовательного соединенных R, L и C верно:

1 – u = u_R – u_L – u_C 2 – U = U_R + U_L + U_C

3 – U = U_R + U_L – U_C 4 – U_m = U_mR – U_mL – U_mC

1. 1

2. 2

3. 3

4. 4

5

Определить ток в резисторе при параллельном соединении резистора и идеального конденсатора, если ток в конденсаторе 15 мА, а на неразветвленном участке цепи 25 мА.

1. 12,5 мА

2. 20 мА

3. 40 мА

4. 10 мА

5. Другое

ВАРИАНТ 21

ОТВЕТЫ

1

Какое из приведенных соотношений для цепи синусоидального переменного тока содержит ошибку?

1 – 2 – U > U

3 – 4 – ω = 2∙π∙f

1. 1

2. 2

3. 3

4. 4

2

Какое значение напряжения измеряет вольтметр электромагнитной системы?

1 – мгновенное; 2 – действующее;

3 – среднее; 4 – амплитудное.

1. 1

2. 2

3. 3

4. 4

5. Другое

3

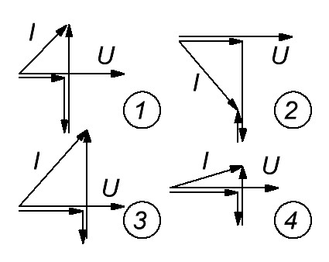

Указать векторную диаграмму для последовательного соединения R, L, C при X_C = X_L.

1. 1

2. 2

3. 3

4. 4

5. Другое

4

Определить напряжение U_L, если:

U_R =30 В,

U_C = 20 В,

U = 50 В,

X_L > X_C.

1. 90 В

2. 80 В

3. 110 В

4. 60 В

5. Другое

5

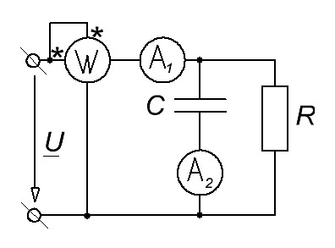

Определить величины сопротивлений R и X_C, если приборы показывают:

P = 80 Вт,

I₁ =5 А,

I₂ = 3 А.

1. 6 Ом

8 Ом

2. 5 Ом

6,7 Ом

3. 6,7 Ом

5 Ом

4. 8 Ом

6 Ом

5. Другое

ВАРИАНТ 22

ОТВЕТЫ

1

Укажите формулу расчета активной мощности цепи синусоидального переменного тока.

1 – u∙i 2 – U∙I

3 – U∙I∙cos φ 4 – U∙I∙sin φ

1. 1

2. 2

3. 3

4. 4

5. Другое

2

Как расположен на векторной диаграмме при резонансе напряжений вектор напряжения на емкости относительно вектора тока?

1 – совпадает с I 2 – отстает от I на π/2

3 – опережает I на π/2 4 – опережает от I на π/4

1. 1

2. 2

3. 3

4. 4

5. Другое

3

Определить величину тока при последовательном соединении катушки индуктивности и идеального конденсатора, если:

U = 120 В,

X_L = X_C = R_K = 24 Ом.

1. 12 А

2. 10 А

3. 6 А

4. 5 А

5. Другое

4

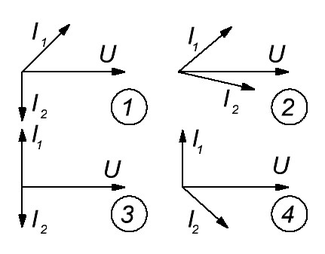

Укажите на диаграмме, построенной для цепи с параллельным соединением катушки и идеального конденсатора, вектор тока в ветви с емкостью.

1. 1

2. 2

3. 3

4. 4

5. 5

5

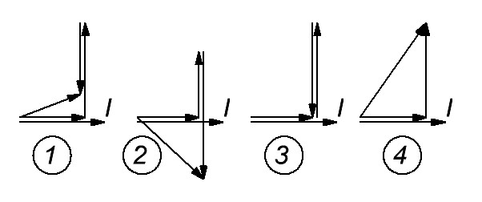

Какая векторная диаграмма соответствует схеме:

1. 1

2. 2

3. 3

4. 4

ВАРИАНТ 23

ОТВЕТЫ

1

Укажите формулу расчета мгновенной мощности цепи синусоидального переменного тока.

1 – u∙i 2 – U∙I

3 – U∙I∙cos φ 4 – U∙I∙sin φ

1. 1

2. 2

3. 3

4. 4

5. Другое

2

Как расположен на векторной диаграмме при резонансе напряжений вектор подводимого напряжения относительно вектора тока?

1 – совпадает с I 2 – отстает от I на π/2

3 – опережает I на π/2 4 – опережает от I на π/4

1. 1

2. 2

3. 3

4. 4

5. Другое

3

Определить величину тока при последовательном соединении катушки индуктивности и идеального конденсатора, если:

U = 120 В,

X_L = X_C = R_K = 10 Ом.

1. 12 А

2. 10 А

3. 6 А

4. 5 А

5. Другое

4

Какая векторная диаграмма соответствует схеме:

1. 1

2. 2

3. 3

4. 4

5

Укажите на диаграмме, построенной для цепи с параллельным соединением катушки и идеального конденсатора, вектор тока в неразветвленной части цепи.

1. 1

2. 2

3. 3

4. 4

5. 5

ВАРИАНТ 24

ОТВЕТЫ

1

По какой формуле рассчитывается сопротивление цепи при резонансе токов?

1 – 2 –

3 – 4 –

1. 1

2. 2

3. 3

4. 4

5. Другое

2

Как изменится напряжение на конденсаторе в режиме резонанса при последовательном соединении катушки и конденсатора, если увеличить активное сопротивление катушки в два раза?

1 – не изменится 2 – уменьшится в два раза

3 – уменьшится в четыре раза 4 – увеличится в два раза

1. 1

2. 2

3. 3

4. 4

5. Другое

3

Укажите условие, при котором реактивная мощность катушки больше реактивной мощности конденсатора при последовательном соединении катушки и конденсатора:

1 – R < X_C 2 – R > X_L

3 – X_L > X_C 4 – X_C > X_L

1. 1

2. 2

3. 3

4. 4

5. Другое

4

Определить ток в емкости при параллельном соединении резистора и конденсатора, если ток в резисторе 6 мА, а в неразветвленной части цепи 10 мА.

1. 4 мА

2. 16 мА

3. 8 мА

4. 15 мА

5. Другое

5

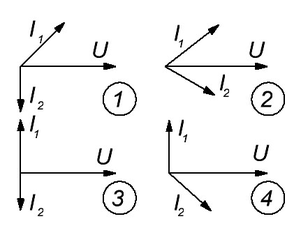

Укажите векторную диаграмму цепи с параллельным соединением катушки и идеального конденсатора при B_C < G < B_L.

1. 1

2. 2

3. 3

4. 4

5. Другое

ВАРИАНТ 25

ОТВЕТЫ

1

Запишите закон изменения i, если:

u = 120 sin (3140·t + 15⁰),

R = 8 Ом,

L = 3,18 мГн,

C = 79,5 мкФ.

1.

2.

3.

4.

5. Другое

2

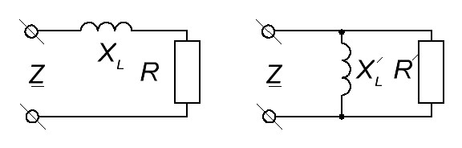

Определите сопротивление R^/ и X_L^/ эквивалентной цепи, если R = 4 Ом, X_L =3 Ом.

1. 6,25 Ом

8,33 Ом

2. 8,33 Ом

6,25 Ом

3. 5,25 Ом

5,25 Ом

4. 1,75 Ом

2,33 Ом

5. Другое

3

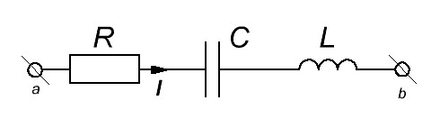

Какая векторная диаграмма соответствует схеме:

1. 1

2. 2

3. 3

4. 4

5. Другое

4

Как изменится активная мощность, потребляемая цепью, если емкость С увеличится?

1. Увели-чится

2. Умень-шится

3. Не из-менится

5

Чему равен угол сдвига между U и I, если:

R = 10 Ом,

X_С =17,3 Ом.

1. 30⁰

2. – 30⁰

3. 60⁰

4. - 60⁰

5. Другое
