В начале находятся параметры в газогенераторе. Горение в газогенераторе осуществляется с большим избытком горючего, температура не должна превышать 1100º К. при такой температуре продукты сгорания находятся в неравновесном состоянии, а следовательно, рассчитать их параметры по обычной методике невозможно. Для восстановительного газогенератора на фторе и водороде в [4] приведены следующие экспериментальные параметры: α=0,06, R=2052, Т=1051º К, n=1,386, Ср=2154 кДж/кг*ºК (выбор произведён для наименьшей температуры).

На втором этапе проводится ряд приближённых расчётов по схеме без дожигания при заданном значении давления и найденных с учётом поправки на давление значениях энтальпии компонентов. Значения энтальпии находятся по формуле:

Полная методика определения энтальпии изложена в [1].

где – энтальпия компонента при заданной температуре, – давление в камере сгорания.

С учётом этих поправок энтальпии будут равны:

Выбор предварительного значения α производится по наибольшему значению произведения (RT)кс. Выберем α=0,24

На третьем этапе производится серия уточняющих расчётов для схемы с дожиганием. Для этого зададимся значениями:

где – потери от насосов до ГГ, – потери от ГГ до КС, – КПД насосов и турбины.

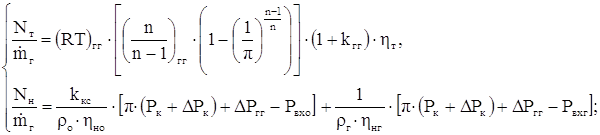

Далее рассматривается баланс мощностей насосов и турбины:

где давления на входах в насосы.

Задаваясь значениями , построим графики и определим их пересечение.

После этого найдём , сработанную на турбине:

Определим новую энтальпию генераторных газов после срабатывания на турбине и реальный состав (условную формулу) горючего, поступающего в КС.

Далее проводится повторный термодинамический расчёт параметров в камере сгорания и находится новое оптимальное значение αкс, после чего оно сравнивается с предыдущим. Если:

то примем новое значение αкс как искомое, в противном случае уточняющий расчёт проводится заново, с новыми параметрами.

После получения αкс проводится расчёт истечения по каналу при известном значении n и находятся параметры на срезе сопла.

Полученные данные приведены в таблице 2:

Результаты термодинамического расчета Таблица 2

Расчёты проведены в программе «Термодинамика».

4.2 Газодинамический расчет КС

Целью газодинамического расчета является определение параметров истекающего газового потока в характерных сечениях КС, удельного импульса ДУ основного блока, геометрических размеров критического сечения и среза сопла.

4.2.1 Газодинамический расчёт идеального канала

1) Расчет термодинамических величин в канале и на его срезе.

Наедем газовую постоянную:

где R0 = 8314 Дж/моль·кг - универсальная газовая постоянная;

Определяем удельный объем:

По результатам программы «Термодинамика»:

Показатель процесса:

2) Расчет параметров критического сечения:

Степень расширения в критическом сечении канала:

Определим скорость потока в критическом сечении канала:

Удельный объём продуктов сгорания:

Находим удельную площадь критического сечения:

3) Расчет параметров на срезе сопла:

Определяем степень расширения на срезе канала:

Скорость потока на срезе канала,

,

По результатам программы «Термодинамика»:

Определяем удельную площадь сопла:

Геометрическая степень расширения сопла,

4) Расчет параметров двигателя:

Найдем удельный импульс на земле:

Расход топлива:

Определяем удельный импульс в пустоте:

Найдем тягу в пустоте:

Площадь критического сечения и среза сопла:

Определим расходный комплекс и коэффициент тяги:

4.2.2 Газодинамический расчёт реального канала

1). Расчет коэффициентов потерь

Коэффициент, учитывающий потери, связанные с недогоранием топлива: φк=0,97.

Коэффициент, учитывающий потери на рассеивание потока: φα = 0,992 для αс=10º - угла полураскрытая сопла канала.

Коэффициент, учитывающий все остальные потери в закритической части канала: φw∞ = 0,98.

Коэффициент, учитывающий потери в закритической части канала в пустоте, φс∞:

Коэффициент, учитывающий потери в закритической части канала на земле, φс0:

где, Δφс коэффициент, учитывающий влияние земного противодавления:

2). Расчет реальных параметров двигателя

Удельный импульс в пустоте:

Удельный импульс на земле:

Расход топлива:

Расход горючего и окислителя:

Площадь критического сечения и среза канала:

Диаметр критического сечения и среза канала:

Тяга в пустоте:

Расходный комплекс и коэффициент тяги:

5. Определение габаритов топливных баков

Масса топлива, необходимого для обеспечения работы двигательной установки в течение времени полета определяется как:

,

где массовый расход топлива ДУ;

кг/с;

коэффициент запаса топлива;

;

– время работы ДУ;

с;

Дополнительный запас топлива в баках, учитываемый коэффициентом , необходим для гарантированного обеспечения работы ДУ в течение заданного времени при любых допустимых отклонениях расходов компонентов.

Масса топлива, необходимая для обеспечения работы ДУ равна:

кг;

Масса горючего:

кг;

Масса окислителя:

кг;

Объем бака горючего:

м3;

Объем бака окислителя:

м3;

Коэффициент объема бака учитывает объём газовой подушки, а так же наличие внутри бака конструкционных элементов

;

Для определения осевых габаритов баков ракеты в первом приближении, форма баков принимается цилиндрической.

м;

м;

где d – диаметр ступени ракеты, равный 1,5 м.

В действительности, форма баков отличается от цилиндрической. Это связано с кривизной днищ. Однако учет влияний этих факторов затруднен до проведения оценки габаритов всех элементов двигательной установки. Данные об осевых габаритах баков ракеты определяют высоту столба жидкого компонента, необходимую в дальнейшем для определения максимально допустимого числа оборотов ТНА из расчета насоса окислителя на кавитацию.

6. Определение основных параметров и габаритов насосов

6.1 Определение параметров насосов

Окислителем в двигательной установке является жидкий фтор. Для этого компонента целесообразно использовать радиальный шнеко-центробежный насос. Горючим является водород, для которого целесообразно использовать многоступенчатый центробежный насос.

Массовые расходы окислителя и горючего равны:

Из уравнения баланса мощностей известно:

Отсюда найдём реальные мощности насосов:

Потребные мощности насосов можно определить по формулам:

где – КПД насосов окислителя и горючего, принимаемые приближённо равными 0,65, H – напор насосов:

где – давления на выходе из насоса и на входе в насос.

Определим эти давления по следующим формулам:

Значения берутся из расчёта баланса мощностей, значение так же выбирается, но оно не должно быть меньше, чем для компонента прокачиваемого через насос. Определим значения для компонентов.

По [6] для при температуре :
