Безопасность при комплексировании приборов
Современные медицинские приборы часто выполняются в виде комплексов, включающих ЭВМ. Если электробезопасность ЭВМ, принтеров, мониторов оговаривается документами, имеющими нормы, отличающиеся от требований к медицинским приборам, то они должны быть отнесены на расстояние 3.5 метра от кушетки пациента и соединены сигнальным проводом. Другим методом безопасного комплексирования является использование защитного сетевого трансформатора, питающего все части комплекса. Защитный трансформатор должен иметь усиленную изоляцию и обладать пажаробезопасностью при длительных аварийных перегрузках.
Безопасность при работе с электродефибрилятором

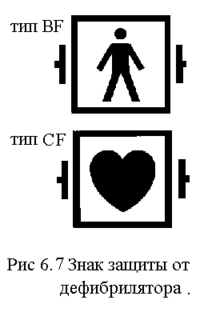

Для электрокардиографов (ЭК) понятие электробезопасности расширено обязательным условием совместной работы ЭК с дефибрилятором. Дефибрилятор создает импульс напряжения электростимула до 5 кВ. Такой импульс не должен выводить ЭК из строя при прямом подключении к любым электродам и не должен быть опасным для обслуживающего персонала, работающего с электрокардиографом. Знак защиты (рис П.15.3) устанавливается около разьема для электродного кабеля рабочей части. ЭК должен быть работоспособным после воздействия импульсов дефибрилятора и обеспечивать регистрацию ЭКГ не позднее 5 секунд после дефибриляции.
Измерение токов утечки

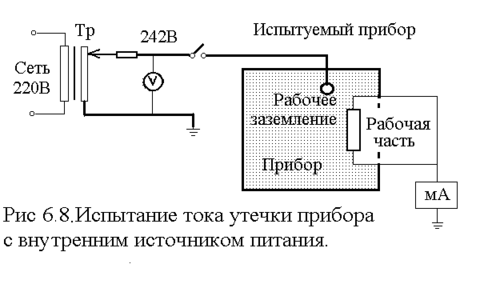

Токи утечки испытываются на частоте питающей сети при подключении сетевого испытательного напряжения 220В к элементам, разделенным основной, дополнительной или усиленной изоляцией. Схема испытаний показана на рис П. 15.4. При испытании вводятся единичные нарушения, а именно:
1)Разрыв защитного заземления.
2)Разрыв одного провода питания.
3)Подача сетевого напряжения на изолированную рабочую часть.
4)Подача сетевого напряжения на сигнальные входы/выходы.
Корпус прибора является элементом, доступным для прикосновения. При испытаниях на него накладывается алюминиевая фольга и прикладывается испытательное напряжение (Исключение составляют приборы класса I, имеющие металлический корпус, соединенный с защитным заземлением). Более детальные сведения о требованиях к электробезопасности медицинских приборов изложены в документе МЭК 601-1 и ГОСТ Р 50267.27;
Допустимые значения токов утечки представлены в таблице 2.
Таблица 2 Допустимые токи утечки, мА.
| Вид тока Утечки- переменный | Тип В | Тип В Ед. Нару-шение | Тип ВF | Тип ВF Ед. Нару-шение | Тип СF | Тип СF Ед. Нару-шение |
| на землю | 0.5 | 1 | 0.5 | 1 | 0.5 | 1 |
| на корпус | 0.1 | 0.5 | 0.1 | 0.5 | 0.1 | 0.5 |
| на пациента | 0.1 | 0.5 | 0.1 | 0.5 | 0.01 | 0.05 |
| на пациента, сеть на сигнальной цепи | 5 | - | - | - | - | |
| на пациента, сеть на рабочей части | - | - | - | 5 | - | 0.05 |
| постоянный дополнительный ток в цепи пациента | 0.01 | 0.05 | 0.01 | 0.05 | 0.01 | 0.05 |
| переменный дополнительный ток в цепи пациента | 0.1 | 0.5 | 0.1 | 0.5 | 0.01 | 0.05 |
Приложение 17
Молекулярные расстояния
1Ангстрем =10^-7 мм.=0.1нм.
Оптический дивпазон световых волн -0.4-0.6мк.
Диаметр заряженного иона около 1А-3А.
Толщина липидного слоя мембраны около 30А.
Удельная емкость мембраны порядка 10 мкф на см^2.
1 Кулон= 10^19 элементарных зарядов
Нетрудно определить расстояние между зарядами на поверхности мембраны, зная ее удельную емкость C (порядка 10 мкФ=10*10^-6 фарады на см2) и напряжение поляризации (порядка 0,1В). Потенциал U и количество эарядов Q связаны выражением: Q=C*U. Найдем количество зарядов на одном квадратном сантиметре заряженной мембраны: Q=10-5 фарады * 0,1В *10+19=10+13 штук элементарного заряда на см2. (10*5 на мкм2.. В одном кулоне 10+19 штук элементарных зарядов). На стороне одного квадратного сантиметра расположится 3,3*10^6 элементарных зарядов, следовательно линейное расстояние между зарядами равняется 33 Ангстрем.
