Текст из файла (страница 6)

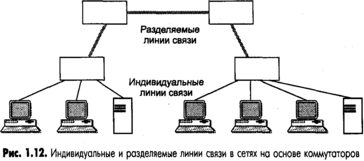

В вычислительных сетях используют как индивидуальные линии связи между компьютерами, так и разделяемые (shared), когда одна линия связи попеременно используется несколькими компьютерами. В случае применения разделяемых ли­ний связи (часто используется также термин разделяемая среда передачи данных — shared media) возникает комплекс проблем, связанных с их совместным использо­ванием, который включает как чисто электрические проблемы обеспечения нужно­го качества сигналов при подключении к одному и тому же проводу нескольких приемников и передатчиков, так и логические проблемы разделения во времени доступа к этим линиям.

Классическим примером сети с разделяемыми линиями связи являются сети с топологией «общая шина», в которых один кабель совместно используется всеми компьютерами сети. Ни один из компьютеров сети в принципе не может индиви­дуально, независимо от всех других компьютеров сети, использовать кабель, так как при одновременной передаче данных сразу несколькими узлами сигналы сме­шиваются и искажаются. В топологиях «кольцо» или «звезда» индивидуальное использование линий связи, соединяющих компьютеры, принципиально возмож­но, но эти кабели часто также рассматривают как разделяемые для всех компьюте­ров сети, так что, например, только один компьютер кольца имеет право в данный момент времени отправлять по кольцу пакеты другим компьютерам.

Существуют различные способы решения задачи организации совместного дос­тупа к разделяемым линиям связи. Внутри компьютера проблемы разделения ли­ний связи между различными модулями также существуют — примером является доступ к системной шине, которым управляет либо процессор, либо специальный арбитр шины. В сетях организация совместного доступа к линиям связи имеет свою специфику из-за существенно большего времени распространения сигналов по длинным проводам, к тому же это время для различных пар компьютеров мо­жет быть различным. Из-за этого процедуры согласования доступа к линии связи могут занимать слишком большой промежуток времени и приводить к значитель­ным потерям производительности сети.

Несмотря на все эти сложности, в локальных сетях разделяемые линии связи используются очень часто. Этот подход, в частности, реализован в широко распро­страненных классических технологиях Ethernet и Token Ring. Однако в последние годы наметилась тенденция отказа от разделяемых сред передачи данных и в ло­кальных сетях. Это связано с тем, что за достигаемое таким образом удешевление сети приходится расплачиваться производительностью.

Сеть с разделяемой средой при большом количестве узлов будет работать все­гда медленнее, чем аналогичная сеть с индивидуальными линиями связи, так как пропускная способность индивидуальной линии связи достается одному компью­теру, а при ее совместном использовании — делится на все компьютеры сети. Часто с такой потерей производительности мирятся ради увеличения экономической эффективности сети. Не только в классических, но и в совсем новых технологиях, разработанных для локальных сетей, сохраняется режим разделяемых линий свя­зи. Например, разработчики технологии Gigabit Ethernet, принятой в 1998 году в качестве нового стандарта, включили режим разделения передающей среды в свои спецификации наряду с режимом работы по индивидуальным линиям связи. При использовании индивидуальных линий связи в полносвязных топологиях конечные узлы должны иметь по одному порту на каждую линию связи. В звездо­образных топологиях конечные узлы могут подключаться индивидуальными ли­ниями связи к специальному устройству — коммутатору. Вглобальных сетях коммутаторы использовались уже на начальном этапе, а в локальных сетях — с на­чала 90-х годов. Коммутаторы приводят к существенному удорожанию локальной сети, поэтому пока их применение ограничено, но по мере снижения стоимости коммутации этот подход, возможно, вытеснит применение разделяемых линий связи. Необходимо подчеркнуть, что индивидуальными в таких сетях являются только линии связи между конечными узлами и коммутаторами сети, а связи между ком­мутаторами остаются разделяемыми, так как по ним передаются сообщения раз­ных конечных узлов (рис. 1.12)

В глобальных сетях отказ от разделяемых линий связи объясняется техничес­кими причинами. Здесь большие временные задержки распространения сигналов принципиально ограничивают применимость техники разделения линии связи. Компьютеры могут затратить больше времени на переговоры о том, кому сейчас можно использовать линию связи, чем непосредственно на передачу данных по этой линии связи. Однако это не относится к линиям связи типа «коммутатор -коммутатор». В этом случае только два коммутатора борются за доступ к линии связи, и это существенно упрощает задачу организации совместного использова­ния линии.

Адресация компьютеров

Еще одной новой проблемой, которую нужно учитывать при объединении трех и более компьютеров, является проблема их адресации. К адресу узла сети и схеме его назначения можно предъявить несколько требований.

• Адрес должен уникально идентифицировать компьютер в сети любого масштаба.

• Схема назначения адресов должна сводить к минимуму ручной труд админис­тратора и вероятность дублирования адресов.

• Адрес должен иметь иерархическую структуру, удобную для построения боль­ших сетей. Эту проблему хорошо иллюстрируют международные почтовые ад­реса, которые позволяют почтовой службе, организующей доставку писем между странами, пользоваться только названием страны адресата и не учитывать на­звание его города, а тем более улицы. В больших сетях, состоящих из многих тысяч узлов, отсутствие иерархии адреса может привести к большим издержкам — конечным узлам и коммуникационному оборудованию придется опери­ровать с таблицами адресов, состоящими из тысяч записей.

• Адрес должен быть удобен для пользователей сети, а это значит, что он должен иметь символьное представление например, Servers или www.dsco.com.

• Адрес должен иметь по возможности компактное представление, чтобы не пере­гружать память коммуникационной аппаратуры — сетевых адаптеров, маршру­тизаторов и т. п.

Нетрудно заметить, что эти требования противоречивы — например, адрес, име­ющий иерархическую структуру, скорее всего будет менее компактным, чем не­иерархический (такой адрес часто называют «плоским», то есть не имеющим структуры). Символьный же адрес скорее всего потребует больше памяти, чем ад­рес-число.

Так как все перечисленные требования трудно совместить в рамках какой-либо одной схемы адресации, то на практике обычно используется сразу несколько схем, так что компьютер одновременно имеет несколько адресов-имен. Каждый адрес используется в той ситуации, когда соответствующий вид адресации наиболее удо­бен. А чтобы не возникало путаницы и компьютер всегда однозначно определялся своим адресом, используются специальные вспомогательные протоколы, которые по адресу одного типа могут определить адреса других типов.

Наибольшее распространение получили три схемы адресации узлов.

• Аппаратные (hardware) адреса. Эти адреса предназначены для сети небольшого или среднего размера, поэтому они не имеют иерархической структуры. Типич­ным представителем адреса такого типа является адрес сетевого адаптера ло­кальной сети. Такой адрес обычно используется только аппаратурой, поэтому его стараются сделать по возможности компактным и записывают в виде двоич­ного или шестнадцатеричного значения, например 0081005е24а8. При задании аппаратных адресов обычно не требуется выполнение ручной работы, так как они либо встраиваются в аппаратуру компанией-изготовителем, либо генериру­ются автоматически при каждом новом запуске оборудования, причем уникаль­ность адреса в пределах сети обеспечивает оборудование. Помимо отсутствия иерархии, использование аппаратных адресов связано еще с одним недостат­ком — при замене аппаратуры, например, сетевого адаптера, изменяется и адрес компьютера. Более того, при установке нескольких сетевых адаптеров у компь­ютера появляется несколько адресов, что не очень удобно для пользователей сети.

• Символьные адреса или имена. Эти адреса предназначены для запоминания людь­ми и поэтому обычно несут смысловую нагрузку. Символьные адреса легко ис­пользовать как в небольших, так и крупных сетях. Для работы в больших сетях символьное имя может иметь сложную иерархическую структуру, например ftp-archl.ucl.ac.uk. Этот адрес говорит о том, что данный компьютер поддержи­вает ftp-архив в сети одного из колледжей Лондонского университета (University College London — ucl) и эта сеть относится к академической ветви (ас) Internet Великобритании (United Kingdom — uk). При работе в пределах сети Лондонс­кого университета такое длинное символьное имя явно избыточно и вместо него удобно пользоваться кратким символьным именем, на роль которого хо­рошо подходит самая младшая составляющего полного имени, то есть имя ftp-arch 1.

• Числовые составные адреса. Символьные имена удобны для людей, но из-за переменного формата и потенциально большой длины их передача по сети не очень экономична. Поэтому во многих случаях для работы в больших сетях в качестве адресов узлов используют числовые составные адреса фиксированного и компактного форматов. Типичным представителями адресов этого типа явля­ются IP- и IPX-адреса. В них поддерживается двухуровневая иерархия, адрес делится на старшую часть — номер сети и младшую — номер узла. Такое деление позволяет передавать сообщения между сетями только на основании номера сети, а номер узла используется только после доставки сообщения в нужную сеть; точно так же, как название улицы используется почтальоном только после того^ как письмо доставлено в нужный город. В последнее время, чтобы сделать маршрутизацию в крупных сетях более эффективной, предлагаются более слож­ные варианты числовой адресации, в соответствии с которыми адрес имеет три и более составляющих. Такой подход, в частности, реализован в новой версии протокола IPv6, предназначенного для работы в сети Internet. В современных сетях для адресации узлов применяются, как правило, одновре­менно все три приведенные выше схемы. Пользователи адресуют компьютеры сим­вольными именами, которые автоматически заменяются в сообщениях, передаваемых по сети, на числовые номера. С помощью этих числовых номеров сообщения пере­даются из одной сети в другую, а после доставки сообщения в сеть назначения вместо числового номера используется аппаратный адрес компьютера. Сегодня такая схема характерна даже для небольших автономных сетей, где, казалось бы, она явно избыточна — это делается для того, чтобы при включении этой сети в боль­шую сеть не нужно было менять состав операционной системы.

Проблема установления соответствия между адресами различных типов, кото­рой занимается служба разрешения имен, может решаться как полностью центра­лизованными, так и распределенными средствами. В случае централизованного подхода в сети выделяется один компьютер (сервер имен), в котором хранится таблица соответствия друг другу имен различных типов, например символьных имен и числовых номеров. Все остальные компьютеры обращаются к серверу имен, чтобы по символьному имени найти числовой номер компьютера, с которым необ­ходимо обменяться данными.

При другом, распределенном подходе, каждый компьютер сам решает задачу установления соответствия между именами. Например, если пользователь указал для узла назначения числовой номер, то перед началом передачи данных компью­тер-отправитель посылает всем компьютерам сети сообщение (такое сообщение называется широковещательным) с просьбой опознать это числовое имя. Все ком­пьютеры, получив это сообщение, сравнивают заданный номер со своим собст­венным. Тот компьютер, у которого обнаружилось совпадение, посылает ответ, содержащий его аппаратный адрес, после чего становится возможным отправка сообщений по локальной сети.

Распределенный подход хорош тем, что не предполагает выделения специаль­ного компьютера, который к тому же часто требует ручного задания таблицы соот­ветствия имен. Недостатком распределенного подхода является необходимость широковещательных сообщений — такие сообщения перегружают сеть, так как они требуют обязательной обработки всеми узлами, а не только узлом назначения. Поэтому распределенный подход используется только в небольших локальных се­тях. В крупных сетях распространение широковещательных сообщений по всем ее сегментам становится практически нереальным, поэтому для них характерен цент­рализованный подход. Наиболее известной службой централизованного разреше­ния имен является служба Domain Name System (DNS) сети Internet.

ЛЕКЦИЯ 7

1.2.5. Ethernet — пример стандартного решения сетевых проблем

Рассмотрим, каким образом описанные выше общие подходы к решению наиболее важных проблем построения сетей воплощены в наиболее популярной сетевой тех­нологии — Ethernet.

Сетевая технология — это согласованный набор стандартных протоколов и реа­лизующих их программно-аппаратных средств (например, сетевых адаптеров, драй­веров, кабелей и разъемов), достаточный для построения вычислительной сети. Эпитет «достаточный» подчеркивает то обстоятельство, что этот набор представ­ляет собой минимальный набор средств, с помощью которых можно построить работоспособную сеть. Возможно, эту сеть можно улучшить, например, за счет выделения в ней подсетей, что сразу потребует кроме протоколов стандарта Ethernet применения протокола IP, а также специальных коммуникационных устройств — маршрутизаторов. Улучшенная сеть будет, скорее всего, более надежной и быстро­действующей, но за счет надстроек над средствами технологии Ethernet, которая составила базис сети.

Термин «сетевая технология» чаще всего используется в описанном выше узком смысле, но иногда применяется и его расширенное толкование как любого набора средств и правил для построения сети, например, «технология сквозной маршрути­зации», «технология создания защищенного канала», «технология IP-сетей».
