• улучшение доступа к информации;

• быстрое и качественное принятие решений;

• свобода в территориальном размещении компьютеров. 1.2. Основные проблемы построения сетей

При создании вычислительных сетей их разработчикам пришлось решить много проблем. В этом разделе мы рассмотрим только наиболее важные из них, причем в той последовательности, в которой они естественно возникали в процессе развития и совершенствования сетевых технологий.

Механизмы взаимодействия компьютеров в сети многое позаимствовали у схе­мы взаимодействия компьютера с периферийными устройствами, поэтому начнем рассмотрение принципов работы сети с этого «досетевого» случая.

ЛЕКЦИЯ 4

1.2.1. Связь компьютера с периферийными устройствами

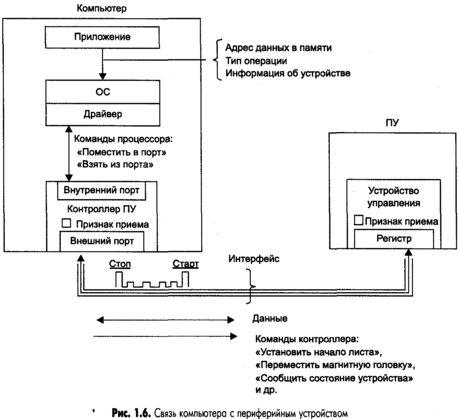

Для обмена данными между компьютером и периферийным устройством (ПУ) в компьютере предусмотрен внешний интерфейс (рис. 1.6), то есть набор проводов, соединяющих компьютер и периферийное устройство, а также набор правил обме­на информацией по этим проводам (иногда вместо термина интерфейс употребля­ется термин протокол подробней об этих важных терминах мы еще поговорим). Примерами интерфейсов, используемых в компьютерах, являются параллельный интерфейс Centronics, предназначенный, как правило, для подключения принте­ров, и последовательный интерфейс RS-232C, через который подключаются мышь, модем и много других устройств. Интерфейс реализуется со стороны компьютера совокупностью аппаратных и программных средств: контроллером ПУ и специ­альной программой, управляющей этим контроллером, которую часто называют драйвером соответствующего периферийного устройства.

Со стороны ПУ интерфейс чаще всего реализуется аппаратным устройством управ­ления, хотя встречаются и программно-управляемые периферийные устройства.

Программа, выполняемая процессором, может обмениваться данными с помо­щью команд ввода/вывода с любыми модулями, подключенными к внутренней шине компьютера, в том числе и с контроллерами ПУ.

Периферийные устройства могут принимать от компьютера как данные, напри­мер байты информации, которую нужно распечатать на бумаге, так и команды управления, в ответ на которые ПУ может выполнить специальные действия, на­пример перевести головку диска на требуемую дорожку или же вытолкнуть лист бумаги из принтера. Периферийное устройство использует внешний интерфейс компьютера не только для приема информации, но и для передачи информации в компьютер, то есть обмен данными по внешнему интерфейсу, как правило, являет­ся двунаправленным. Так, например, даже принтер, который по своей природе яв­ляется устройством вывода информации, возвращает в компьютер данные о своем состоянии.

Контроллеры ПУ принимают команды и данные от процессора в свой внутрен­ний буфер, который часто называется регистром или портом, затем выполняют необходимые преобразования этих данных и команд в соответствии с форматами, понятными ПУ, и выдают их на внешний интерфейс.

Распределение обязанностей между контроллером и драйвером ПУ может быть разным, но обычно контроллер выполняет набор простых команд по управлению ПУ, а драйвер использует эти команды, чтобы заставить устройство совершать более сложные действия по некоторому алгоритму. Например, контроллер принте­ра может поддерживать такие элементарные команды, как «Печать символа», «Пе­ревод строки», «Возврат каретки» и т. п. Драйвер же принтера с помощью этих команд организует печать строк символов, разделение документа на страницы и другие более высокоуровневые операции. Для одного и того же контроллера мож­но разработать различные драйверы, которые будут управлять данным ПУ по-разному — одни лучше, а другие хуже — в зависимости от опыта и способностей программистов, их разработавших.

Рассмотрим схему передачи одного байта информации от прикладной програм­мы на периферийное устройство. Программа, которой потребовалось выполнить обмен данными с ПУ, обращается к драйверу этого устройства, сообщая ему в качестве параметра адрес байта памяти, который нужно передать. Драйвер загру­жает значение этого байта в буфер контроллера ПУ, который начинает последова­тельно передавать биты в линию связи, представляя каждый бит соответствующим электрическим сигналом. Чтобы устройству управления ПУ стало понятно, что начинается передача байта, перед передачей первого бита информации контроллер ПУ формирует стартовый сигнал специфической формы, а после передачи послед­него информационного бита — стоповый сигнал. Эти сигналы синхронизируют пе­редачу байта. Кроме информационных бит, контроллер может передавать бит контроля чет­ности для повышения достоверности обмена. Устройство управления, обнаружив на соответствующей линии стартовый бит, выполняет подготовительные действия и начинает принимать информационные биты, формируя из них байт в своем приемном буфере. Если передача сопровождается битом четности, то выполняется проверка правильности передачи: при правильно выполненной передаче в соответ­ствующем регистре устройства управления устанавливается признак завершения приема информации.

Обычно на драйвер возлагаются наиболее сложные функции протокола (на­пример, подсчет контрольной суммы последовательности передаваемых байтов, анализ состояния периферийного устройства, проверка правильности выполнения команды). Но даже самый примитивный драйвер контроллера должен поддержи­вать как минимум две операции: «Взять данные из контроллера в оперативную память» и «Передать данные из оперативной памяти в контроллер».

Существуют как весьма специализированные интерфейсы, пригодные для под­ключения узкого класса устройств (например, графических мониторов высокого разрешения фирмы Vista), так и интерфейсы общего назначения, являющиеся стан­дартными и позволяющие подключать различные периферийные устройства. При­мером такого интерфейса является интерфейс RS-232C, который поддерживается многими терминалами, принтерами, графопостроителями, манипуляторами типа «мышь» и многими другими устройствами.

1.2.2. Простейший случай взаимодействия двух компьютеров

В самом простом случае взаимодействие компьютеров может быть реализовано с помощью тех же самых средств, которые используются для взаимодействия ком­пьютера с периферией, например, через последовательный интерфейс RS-232C. В отличие от взаимодействия компьютера с периферийным устройством, когда про­грамма работает, как правило, только с одной стороны — со стороны компьютера, в этом случае происходит взаимодействие двух программ, работающих на каждом из компьютеров.

Программа, работающая на одном компьютере, не может получить непосред­ственный доступ к ресурсам другого компьютера — его дискам, файлам, прин­теру. Она может только «попросить» об этом программу, работающую на том компьютере, которому принадлежат эти ресурсы. Эти «просьбы» выражаются в виде сообщений, передаваемых по каналам связи между компьютерами. Сооб­щения могут содержать не только команды на выполнение некоторых действий, но и собственно информационные данные (например, содержимое некоторого файла).

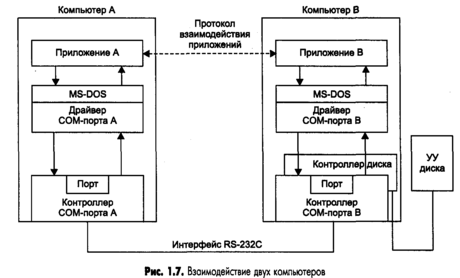

Рассмотрим случай, когда пользователю, работающему с текстовым редактором на персональном компьютере А, нужно прочитать часть некоторого файла, распо­ложенного на диске персонального компьютера В (рис. 1.7). Предположим, что мы связали эти компьютеры по кабелю связи через СОМ-порты, которые, как извест­но, реализуют интерфейс RS-232C (такое соединение часто называют нуль-модем-ным). Пусть для определенности компьютеры работают под управлением MS-DOS, хотя принципиального значения в данном случае это не имеет. Драйвер СОМ-порта вместе с контроллером СОМ-порта работают примерно так же, как и в описанном выше случае взаимодействия ПУ с компьютером. Одна­ко при этом роль устройства управления ПУ выполняет контроллер и драйвер СОМ-порта другого компьютера. Вместе они обеспечивают передачу по кабелю между компьютерами одного байта информации. (В «настоящих» локальных се­тях подобные функции передачи данных в линию связи выполняются сетевыми адаптерами и их драйверами.)

Драйвер компьютера В периодически опрашивает признак завершения приема, устанавливаемый контроллером при правильно выполненной передаче данных, и при его появлении считывает принятый байт из буфера контроллера в оператив­ную память, делая его тем самым доступным для программ компьютера В. В неко­торых случаях драйвер вызывается асинхронно, по прерываниям от контроллера.

Таким образом, в распоряжении программ компьютеров А и В имеется сред­ство для передачи одного байта информации. Но рассматриваемая в нашем примере задача значительно сложнее, так как нужно передать не один байт, а определенную часть заданного файла. Все связанные с этим дополнительные проблемы должны решить программы более высокого уровня, чем драйверы СОМ-портов. Для оп­ределенности назовем такие программы компьютеров А и В приложением А и приложением В соответственно. Итак, приложение А должно сформировать сооб­щение-запрос для приложения В. В запросе необходимо указать имя файла, тип операции (в данном случае — чтение), смещение и размер области файла, содержа­щей нужные данные.

Чтобы передать это сообщение компьютеру В, приложение А обращается к драй­веру СОМ-порта, сообщая ему адрес в оперативной памяти, по которому драйвер находит сообщение и затем передает его байт за байтом приложению В. Приложе­ние В, приняв запрос, выполняет его, то есть считывает требуемую область файла с диска с помощью средств локальной ОС в буферную область своей оперативной памяти, а далее с помощью драйвера СОМ-порта передает считанные данные по каналу связи в компьютер А, где они и попадают к приложению А. Описанные функции приложения А могла бы выполнить сама программа тек­стового редактора, но включать эти функции в состав каждого приложения — тек­стовых редакторов, графических редакторов, систем управления базами данных и других приложений, которым нужен доступ к файлам, — не очень рационально (хотя существует большое количество программ, которые действительно самостоя­тельно решают все задачи по межмашинному обмену данными, например Kermit — программа обмена файлами через СОМ-лорты, реализованная для различных ОС, Norton Commander 3.0 с его функцией Link). Гораздо выгоднее создать специаль­ный программный модуль, который будет выполнять функции формирования со­общений-запросов и приема результатов для всех приложений компьютера. Как уже было ранее сказано, такой служебный модуль называется клиентом. На сторо­не же компьютера В должен работать другой модуль — сервер, постоянно ожидаю­щий прихода запросов на удаленный доступ к файлам, расположенным на диске этого компьютера. Сервер, приняв запрос из сети, обращается к локальному файлу и выполняет с ним заданные действия, возможно, с участием локальной ОС.

Программные клиент и сервер выполняют системные функции по обслужива­нию запросов приложений компьютера А на удаленный доступ к файлам компью­тера В. Чтобы приложения компьютера В могли пользоваться файлами компьютера А, описанную схему нужно симметрично дополнить клиентом для компьютера В и сервером для компьютера А.

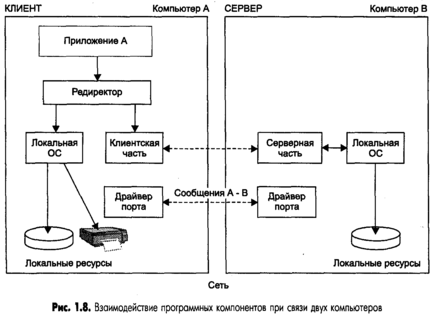

Схема взаимодействия клиента и сервера с приложениями и операционной си­стемой приведена на рис. 1.8. Несмотря на то что мы рассмотрели очень простую схему аппаратной связи компьютеров, функции программ, обеспечивающих доступ к удаленным файлам, очень похожи на функции модулей сетевой операционной системы, работающей в сети с более сложными аппаратными связями компью­теров.

Очень удобной и полезной функцией клиентской программы является способ­ность отличить запрос к удаленному файлу от запроса к локальному файлу. Если клиентская программа умеет это делать, то приложения не должны заботиться о том, с каким файлом они работают (локальным или удаленным), клиентская про­грамма сама распознает и перенаправляет (redirect) запрос к удаленной машине. Отсюда и название, часто используемое для клиентской части сетевой ОС, — реди­ректор. Иногда функции распознавания выделяются в отдельный программный модуль, в этом случае редиректором называют не всю клиентскую часть, а только этот модуль.
