ЛЕКЦИЯ 5

1.2.3. Проблемы физической передачи данных по линиям связи

Даже при рассмотрении простейшей сети, состоящей всего из двух машин, можно увидеть многие проблемы, присущие любой вычислительной сети, в том числе проблемы, связанные с физической передачей сигналов по линиям связи, без реше­ния которой невозможен любой вид связи.

В вычислительной технике для представления данных используется двоичный код. Внутри компьютера единицам и нулям данных соответствуют дискретные электрические сигналы. Представление данных в виде электрических или оптичес­ких сигналов называется кодированием. Существуют различные способы кодирова­ния двоичных цифр 1 и 0, например, потенциальный способ, при котором единице соответствует один уровень напряжения, а нулю — другой, или импульсный спо­соб, когда для представления цифр используются импульсы различной или одной полярности.

Аналогичные подходы могут быть использованы для кодирования данных и при передаче их между двумя компьютерами по линиям связи. Однако эти линии связи отличаются по своим электрическим характеристикам от тех, которые суще­ствуют внутри компьютера. Главное отличие внешних линий связи от внутренних состоит в их гораздо большей протяженности, а также в том, что они проходят вне экранированного корпуса по пространствам, зачастую подверженным воздействию сильных электромагнитных помех. Все это приводит к значительно большим иска­жениям прямоугольных импульсов (например, «заваливанию» фронтов), чем внутри компьютера. Поэтому для надежного распознавания импульсов на приемном конце линии связи при передаче данных внутри и вне компьютера не всегда можно ис­пользовать одни и те же скорости и способы кодирования. Например, медленное нарастание фронта импульса из-за высокой емкостной нагрузки линии требует пе­редачи импульсов с меньшей скоростью (чтобы передний и задний фронты соседних импульсов не перекрывались и импульс успел дорасти до требуемого уровня).

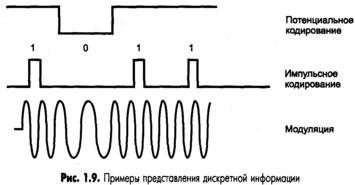

В вычислительных сетях применяют как потенциальное, так и импульсное ко­дирование дискретных данных, а также специфический способ представления дан­ных, который никогда не используется внутри компьютера, — модуляцию (рис. 1.9). При модуляции дискретная информация представляется синусоидальным сигна­лом той частоты, которую хорошо передает имеющаяся линия связи.

Потенциальное или импульсное кодирование применяется на каналах высоко­го качества, а модуляция на основе синусоидальных сигналов предпочтительнее в том случае, когда канал вносит сильные искажения в передаваемые сигналы. Обычно модуляция используется в глобальных сетях при передаче данных через аналого­вые телефонные каналы связи, которые были разработаны для передачи голоса в аналоговой форме и поэтому плохо подходят для непосредственной передачи им­пульсов.

На способ передачи сигналов влияет и количество проводов в линиях связи между компьютерами. Для сокращения стоимости линий связи в сетях обычно стремятся к сокращению количества проводов и из-за этого используют не парал­лельную передачу всех бит одного байта или даже нескольких байт, как это делает­ся внутри компьютера, а последовательную, побитную передачу, требующую всего одной пары проводов.

Еще одной проблемой, которую нужно решать при передаче сигналов, является проблема взаимной синхронизации передатчика одного компьютера с приемником другого. При организации взаимодействия модулей внутри компьютера эта про­блема решается очень просто, так как в этом случае все модули синхронизируются от общего тактового генератора. Проблема синхронизации при связи компьютеров может решаться разными способами, как с помощью обмена специальными такто­выми синхроимпульсами по отдельной линии, так и с помощью периодической синхронизации заранее обусловленными кодами или импульсами характерной формы, отличающейся от формы импульсов данных.

Несмотря на предпринимаемые меры — выбор соответствующей скорости обме­на данными, линий связи с определенными характеристиками, способа синхрони­зации приемника и передатчика, — существует вероятность искажения некоторых бит передаваемых данных. Для повышения надежности передачи данных между компьютерами часто используется стандартный прием — подсчет контрольной сум­мы и передача ее по линиям связи после каждого байта или после некоторого блока байтов. Часто в протокол обмена данными включается как обязательный элемент сигнал-квитанция, который подтверждает правильность приема данных и посыла­ется от получателя отправителю.

Задачи надежного обмена двоичными сигналами, представленными соответ­ствующими электромагнитными сигналами, в вычислительных сетях решает оп­ределенный класс оборудования. В локальных сетях это сетевые адаптеры, а в глобальных сетях — аппаратура передачи данных, к которой относятся, напри­мер, устройства, выполняющие модуляцию и демодуляцию дискретных сигна­лов, — модемы. Это оборудование кодирует и декодирует каждый информационный бит, синхронизирует передачу электромагнитных сигналов по линиям связи, про­веряет правильность передачи по контрольной сумме и может выполнять неко­торые другие операции. Сетевые адаптеры рассчитаны, как правило, на работу с определенной передающей средой коаксиальным кабелем, витой парой, оптово­локном и т. п. Каждый тип передающей среды обладает определенными электри­ческими характеристиками, влияющими на способ использования данной среды, и определяет скорость передачи сигналов, способ их кодирования и некоторые другие параметры.

1.2.4. Проблемы объединения нескольких компьютеров

До сих пор мы рассматривали вырожденную сеть, состоящую всего из двух машин. При объединении в сеть большего числа компьютеров возникает целый комплекс новых проблем.

Топология физических связей

В первую очередь необходимо выбрать способ организации физических связей, то есть топологию. Под топологией вычислительной сети понимается конфигура­ция графа, вершинам которого соответствуют компьютеры сети (иногда и другое оборудование, например концентраторы), а ребрам — физические связи между ними. Компьютеры, подключенные к сети, часто называют станциями или узла­ми сети.

Заметим, что конфигурация физических связей определяется электрическими соединениями компьютеров между собой и может отличаться от конфигурации логических связей между узлами сети. Логические связи представляют собой марш­руты передачи данных между узлами сети и образуются путем соответствующей настройки коммуникационного оборудования.

Выбор топологии электрических связей существенно влияет на многие характе­ристики сети. Например, наличие резервных связей повышает надежность сети и делает возможным балансирование загрузки отдельных каналов. Простота присо­единения новых узлов, свойственная некоторым топологиям, делает сеть легко рас­ширяемой. Экономические соображения часто приводят к выбору топологий, для которых характерна минимальная суммарная длина линий связи.

Рассмотрим некоторые, наиболее часто встречающиеся топологии.

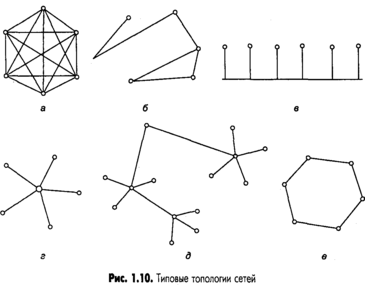

Полносвязная топология (рис. 1.10, а) соответствует сети, в которой каждый компьютер сети связан со всеми остальными. Несмотря на логическую простоту, этот вариант оказывается громоздким и неэффективным. Действительно, каждый компьютер в сети должен иметь большое количество коммуникационных портов, достаточное для связи с каждым из остальных компьютеров сети. Для каждой пары компьютеров должна быть выделена отдельная электрическая линия связи. Полносвязные топологии применяются редко, так как не удовлетворяют ни одно­му из приведенных выше требований. Чаще этот вид топологии используется в многомашинных комплексах или глобальных сетях при небольшом количестве компьютеров.

Все другие варианты основаны на неполносвязных топологиях, когда для обме­на данными между двумя компьютерами может потребоваться промежуточная передача данных через другие узлы сети. Ячеистая топология (mesh) получается из полносвязной путем удаления некото­рых возможных связей (рис. 1.10, б). В сети с ячеистой топологией непосредствен­но связываются только те компьютеры, между которыми происходит интенсивный обмен данными, а для обмена данными между компьютерами, не соединенными прямыми связями, используются транзитные передачи через промежуточные узлы. Ячеистая топология допускает соединение большого количества компьютеров и характерна, как правило, для глобальных сетей.

Общая шина (рис. 1.10, б) является очень распространенной (а до недавнего времени самой распространенной) топологией для локальных сетей. В этом случае компьютеры подключаются к одному коаксиальному кабелю по схеме «монтажно­го ИЛИ». Передаваемая информация может распространяться в обе стороны. При­менение общей шины снижает стоимость проводки, унифицирует подключение различных модулей, обеспечивает возможность почти мгновенного широковещатель­ного обращения ко всем станциям сети. Таким образом, основными преимущества­ми такой схемы являются дешевизна и простота разводки кабеля по помещениям. Самый серьезный недостаток общей шины заключается в ее низкой надежности:

любой дефект кабеля или какого-нибудь из многочисленных разъемов полностью парализует всю сеть. К сожалению, дефект коаксиального разъема редкостью не является. Другим недостатком общей шины является ее невысокая производитель­ность, так как при таком способе подключения в каждый момент времени только один компьютер может передавать данные в сеть. Поэтому пропускная способ­ность канала связи всегда делится здесь между всеми узлами сети.

Топология звезда (рис. 1.10, г). В этом случае каждый компьютер подключается отдельным кабелем к общему устройству, называемому коницентратором, который находится в центре сети. В функции концентратора входит направление передава­емой компьютером информации одному или всем остальным компьютерам сети. Главное преимущество этой топологии перед общей шиной — существенно боль­шая надежность. Любые неприятности с кабелем касаются лишь того компьютера, к которому этот кабель присоединен, и только неисправность концентратора мо­жет вывести из строя всю сеть. Кроме того, концентратор может играть роль ин­теллектуального фильтра информации, поступающей от узлов в сеть, и при необходимости блокировать запрещенные администратором передачи.

К недостаткам топологии типа звезда относится более высокая стоимость се­тевого оборудования из-за необходимости приобретения концентратора. Кроме того, возможности по наращиванию количества узлов в сети ограничиваются ко­личеством портов концентратора. Иногда имеет смысл строить сеть с использо­ванием нескольких концентраторов, иерархически соединенных между собой связями типа звезда (рис. 1.10, д). В настоящее время иерархическая звезда явля­ется самым распространенным типом топологии связей как в локальных, так и глобальных сетях.

В сетях с кольцевой конфигурацией (рис. 1.10, е) данные передаются по кольцу от одного компьютера к другому, как правило, в одном направлении. Если компь­ютер распознает данные как «свои», то он копирует их себе во внутренний буфер. В сети с кольцевой топологией необходимо принимать специальные меры, чтобы в случае выхода из строя или отключения какой-либо станции не прервался канал связи между остальными станциями. Кольцо представляет собой очень удобную конфигурацию для организации обратной связи — данные, сделав полный оборот, возвращаются к узлу-источнику. Поэтому этот узел может контролировать процесс доставки данных адресату. Часто это свойство кольца используется для тести­рования связности сети и поиска узла, работающего некорректно. Для этого в сеть посылаются специальные тестовые сообщения.

В то время как небольшие сети, как правило, имеют типовую топологию — звез­да, кольцо или общая шина, для крупных сетей характерно наличие произвольных связей между компьютерами. В таких сетях можно выделить отдельные произ­вольно связанные фрагменты (подсети), имеющие типовую топологию, поэтому их называют сетями со смешанной топологией (рис. 1.11).

ЛЕКЦИЯ 6

Организация совместного использования линий связи

Только в сети с полносвязной топологией для соединения каждой пары компьюте­ров имеется отдельная линия связи. Во всех остальных случаях неизбежно возни- кает вопрос о том, как организовать совместное использование линий связи не­сколькими компьютерами сети. Как и всегда при разделении ресурсов, главной целью здесь является удешевление сети.
