* Предполагается, что читатель изучал теорию вероятностей и данный параграф ставит своей целью изложение основных правил применительно к анализу опасностей.

**Сумма высказываний обозначается обычно знаком V , а сумма событий – знаком U. Для обозначения суммы удобно ввести единый знак , похожий на знак суммы . Соответственно для произведения событий или высказываний вводим знак , похожий на знак произведения .

Когда число чепе превышает пять, картами Карно пользоваться неудобно. Тогда полную группу событий можно генерировать с помощью двоичных чисел. Делают это следующим образом. Для п чепе записывают десятичные числа от 0 до (2^я–1) и их представления в двоичной системе счисления так, как это сделано на рис. 4.4. Здесь, например, номер три дает набор 011, который соответствует чепе Х* У* Z

На практике часто пользуются формулой объективной вероятности:

где п и пе – соответственно общее число случаев и число случаев, при которых наступает чепе Е; при этом, если п не конечно, то оно должно быть достаточно большим (п→∞ ).

Определим вероятность чепе-несчастий. Н-чепе есть сумма

S=A+N (4.9)

Несчастный случай N и авария А могут наступать совместно. Поэтому формула (4.3) для определения вероятности P{S} не пригодна. Однако с помощью карты Карно (рис. 4.5) можно выделить полную группу событий: АN, AN, AN AN. Тогда для аварии A=AN+AN, несчастного случая N= NA + AN и н-чепе S= N +А=AN + NA +AN можно записать:

Из этих соотношений находим вероятность н-чепе:

Если катастрофа невозможна K=AN=Ø, то P{AN} =0. Формула (4.13) останется справедливой, если вместо чепе А и N_в нее подставить любые другие события Х и Y. Заметим также, что при использовании понятия объективной вероятности (4.8) выражению (4.12) будет соответствовать соотношение

где общее число случаев п = n_AN+n_AN+n_AД+n_AN (см. рис. 4.5, а).

Вероятность чепе E₁ при условии E₂ обозначают P{E₁/E₂}. Справедливы следующие соотношения (P{E₁}≠0; P{E₂}≠0):

Вычислим условную вероятность несчастного случая N при условии, что произошла авария А. Чтобы вычислить P{N/A}, выделим на карте Карно (рис. 4.5, б) только ту область, в которой осуществилось чепе А. Общее число случаев, в которых наступает авария А, равно n_A=n_AN+n_AN. Тогда вероятность

Если чепе Е₁ и E₂ независимые, т. е. если Р{Е₁/Е₂} = Р{Е₁}и Р{Е₂/Е₁} = P{E₂}, то

Распространяя эту формулу на п взаимно независимых чепе Е₁,,Е₂, .... Е_n получим

Если события нельзя считать независимыми, то справедливо более сложное выражение

Условные вероятности, входящие в выражение (4.19), эмпирически определить трудно или невозможно. Поэтому всегда стараются поставить задачу так, чтобы воспользоваться более простой формулой (4.18).

4.2. КАЧЕСТВЕННЫЙ АНАЛИЗ ОПАСНОСТЕЙ

Общий подход к анализу опасностей. Анализ опасностей позволяет определить источники опасностей, потенциальные н-чепе, чепе-инициаторы, последовательности развития событий, вероятности чепе, величину риска, величину последствий, пути предотвращения чепе и смягчения последствий.

На практике анализ опасностей начинают с грубого исследования, позволяющего идентифицировать в основном источники опасностей. Затем при необходимости исследования могут быть углублены и может быть проведен детальный качественный анализ. Выбор того или иного качественного метода анализа зависит от преследуемой цели, предназначения объекта и его сложности. Установление логических связей необходимо для расчета вероятностей чепе. Методы расчета вероятностей и статистический анализ являются составными частями количественного анализа опасностей. Когда удается оценить ущерб, то можно провести численный анализ риска. При анализе опасностей всегда принимают во внимание используемые материалы, рабочие параметры системы, наличие и состояние контрольно-измерительных средств. Исследование заканчивают предложениями по минимизации или предотвращению опасностей. Главные этапы анализа опасностей показаны на рис. 4.6.

Качественные методы анализа опасностей включают: предварительный анализ опасностей, анализ последствий отказов, анализ опасностей с помощью дерева причин, анализ опасностей с помощью дерева последствий, анализ опасностей методом потенциальных отклонений, анализ ошибок персонала, причинно-следственный анализ.

Предварительный анализ опасностей (ПАО) обычно осуществляют в следующем порядке:

– изучают технические характеристики объекта, системы, процесса, а также используемые энергетические источники, рабочие среды, материалы; устанавливают их повреждающие свойства;

– устанавливают законы, стандарты, правила, действия которых распространяются на данный технический объект, систему, процесс;

– проверяют техническую документацию на ее соответствие законам, правилам, принципам и нормам стандартов безопасности;

– составляют перечень опасностей, в котором указывают идентифицированные источники опасностей (системы, подсистемы, компоненты), повреждающие факторы, потенциальные чепе, выявленные недостатки.

При проведении ПАО особое внимание уделяют наличию взрыво-пожароопасных и токсичных веществ, выявлению компонентов объекта, в которых возможно их присутствие, потенциальным чепе от неконтролируемых реакций и при превышении давления. После того как выявлены крупные системы технического объекта, которые являются источниками опасности, их можно рассмотреть отдельно и более детально исследовать с помощью других методов анализа, описанных ниже.

Анализ последствий отказов (АЛО) – преимущественно качественный метод идентификации опасностей, основанный на системном подходе и имеющий характер прогноза. Этим методом можно оценить опасный потенциал любого технического объекта. АЛО обычно осуществляют в следующем порядке:

– техническую систему (объект) подразделяют на компоненты;

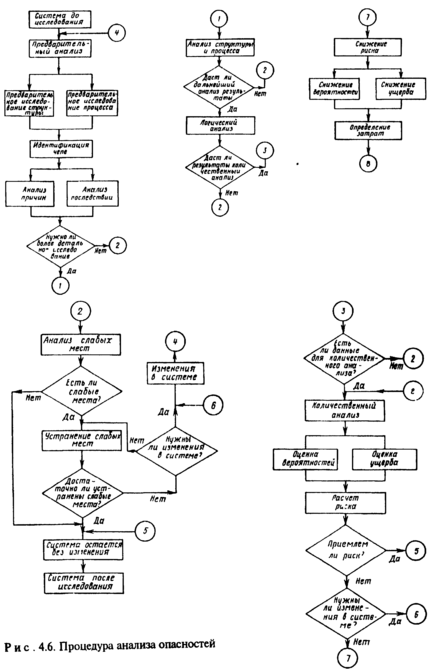

Рис. 4.6. Процедура анализа опасностей

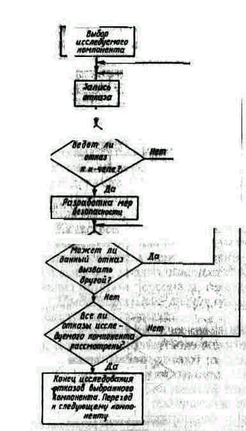

Рис. 4.7. Алгоритм исследования отказов

Рис. 4.8. Схема управления пуском машины (пример)

– для каждого компонента выявляют возможные отказы, используя, например, алгоритм, представленный на рис. 4.7;

– изучают потенциальные чепе, которые может вызвать тот или иной отказ на исследуемом техническом объекте;

– результаты записывают в виде таблицы;

– отказы ранжируют по опасностям и разрабатывают предупредительные меры, включая конструкционные изменения.

Анализ последствий отказов может выявить необходимость применения других, более емких методов идентификации опасностей. Кроме того, в результате анализа отказов могут быть собраны и документально оформлены данные о частоте отказов, необходимые для количественной оценки уровня опасностей рассматриваемого технического объекта.

Рассмотрим пример. На рис 4.8 представлена схема управления с двумя кнопками А₁ и а₂ которые при нажатии на них замыкают контакты В₁ и B₂, при этом включается катушка реле R и производится пуск машины (не показана)

Результаты выполненного АПО представлены в табл. 4.5. Отметим только, что опасность возникает, если происходит чепе –случайный пуск машины Обозначим: L – короткое замыкание между точками 1и 1'; Аi –замыкание i-го контакта вследствие нажатия кнопки; Вi – замыкание i-го контакта вследствие механического повреждения. Тогда для чепе М– случайный пуск машины при исправном реле – имеем следующую логическую формулу: M=L+(B₁+A₁)*(B₂+A₂).

Анализ опасностей с помощью дерева причин потенциального чепе (АОДП) обычно выполняют в следующем порядке. Сначала выбирают потенциальное чепе (например, н-чепе или какой-либо отказ, который может привести к н-чепе). Затем выявляют все факторы, которые могут привести к заданному чепе (системы, подсистемы, события, связи и т. д.). По результатам этого анализа строят ориентированный граф. Вершина (корень) этого графа занумерована потенциальным чепе. Поэтому граф является деревом. В нашем случае дерево состоит из всех тех причин-событий, которые делают возможным заданное чепе. При построении дерева можно использовать символы, представленные в табл. 4.6.

Таблица 4.5. Представление результатов
АПО для схемы управления с двумя кнопками

Таблица 4.6. Элементы и символы,
используемые для построения дерева причин потенциального чепе
