ПРОВЕРКА НЕСУЩЕЙ СПОСОБНОСТИ ЗАДЕЛКИ СВАИ В СКАЛЬНОМ ГРУНТЕ
по п. 2.19 "Руководства по расчету фундаментов глубокого заложения"
Проверка производится взависимости от величины приведенного эксцентриситета
по одной из двух формул :
1 h Rсж
Формула 1 (при е<0.5) N < ----- * ( --- + 1.5 ) * ----- *F*Kc
1.4 d 1.4
6*M + 4*Q*h
Формула 2 (при е>0.5) ------------- < 0.1*Rсж
d*h*h
Глубина заделки столба в скале - 0.860 м ; Диаметр заделки - 0.800 м
+---------_--------------------------_-----------------------------_----------+
¦Плоскость¦ Нагрузки в уровне заделки¦Приведенный¦ N ¦ ¦Предельно ¦
¦действия +--------------------------¦эксцентри- ¦фор-¦ Нагрузка ¦допустимая¦
¦нагрузок ¦ H ¦ M ¦ N ¦ситет e ¦мулы¦ ¦нагрузка ¦
¦---------+--------+--------+--------+-----------+----+------------+----------¦
¦---------+ Свая N 4 ; Сочетание N 10 от основных нагрузок +----------¦
¦---------+--------+--------+--------+-----------+----+------------+----------¦
¦ xOz ¦ 1.86¦ 1.29¦ 57.54¦ 0.0512 ¦ 1 ¦ * 57.54 ¦ 38.30 ¦
¦ yOz ¦ 0.28¦ 0.09¦ 57.54¦ 0.0054 ¦ 1 ¦ * 57.54 ¦ 39.48 ¦
+---------+--------+--------+--------+-----------------------------+----------+
ПРОВЕРКА ВЫПОЛНЯЕТСЯ.
==============================================================
================================================================================
====================== СВОДНАЯ ТАБЛИЦА ПРОВЕРОК ФУНДАМЕНТА =====================
================================================================================
Отметка подошвы фундамента (ростверка): 418.770 м
Отметка подошвы свай: 409.770 м, Полная длина свай: 9.000 м
------- Проверка несущей способности основания как условного массивного -------
| |
| НЕ ТРЕБУЕТСЯ. |
|------------------------------------------------------------------------------|
---------------------- Проверка подстилающих слоев грунта ----------------------
| |
| НЕ ТРЕБУЕТСЯ. |
|------------------------------------------------------------------------------|
------------------- Проверки свай на вертикальные воздействия -------------------
| |
| Вдавливание: ВЫПОЛНЯЕТСЯ Запас 196.06 |
| Выдергивание: Выдергивания нет |
|------------------------------------------------------------------------------|
------------ Проверка давления сваи на грунт по боковой поверхности ------------
| |
| Запас 3.91 тс/м2 |
|------------------------------------------------------------------------------|
------------------------- Проверка заделки сваи в скале -------------------------
| |
| Запас 50.23 % |
|------------------------------------------------------------------------------|
Приложение Г.
Бетон: B30 . Коэффициенты условий работы: mb4= 1.00, mb7 - mb9= 1.00
Сечение: ПРЯМОУГОЛЬНОЕ, размеры X * Y : 7.600 * 3.600 [м]
Защитный слой бетона: ax= 0.0500, ay= 0.0500 [м]
----------- РАБОЧАЯ АРМАТУРА и характеристики приведенного сечения -----------
Симметричная. Вдоль ОДНОЙ грани, перпендикулярной оси X:
Класс: "A-II", d = 14 [мм], Стержней: 6, Включая угл.
Симметричная. Вдоль ОДНОЙ грани, перпендикулярной оси Y:
Класс: "A-II", d = 14 [мм], Стержней: 6
ПЛОЩАДИ СЕЧЕНИЯ [м2]. Арматура: 0.0036945, Бетон: 27.3600 Приведен.: 27.3770
ХАРАКТЕРИСТИКИ ПРИВЕДЕННОГО СЕЧЕНИЯ при изгибе по оси X:
Jred= 131.8192 [м4], Ired= 2.1943 [м], Ядерное расст. Rred= 1.2671
При изгибе по оси Y:
Jred= 29.5840 [м4], Ired= 1.0395 [м], Ядерное расст. Rred= 0.6003
======================================================================
РЕЖИМ: Проверяются ВСЕ сочетания усилий
-------
* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *
*** I. РАСЧЕТ НА ПРОЧНОСТЬ СЕЧЕНИЯ НА ОТМЕТКЕ 420.11
----------------- ДАННЫЕ ОБ УСИЛИЯХ В КРИТИЧНОМ СЕЧЕНИИ ----------------------
ID Нагрузки: 1, Тип: 0, № сочетания: 1
Суммарные усилия : N = 748.268 т, Mx = 100.010 т*м, My = 61.418 т*м
Только постоянные: Nl= 290.445 т, Mlx= 0.000 т*м, Mly= 26.292 т*м
-------------------------------------------------------------------------------
ВНЕЦЕНТРЕННОЕ СЖАТИЕ В НАПРАВЛЕНИИ ОСИ X: e= 0.0821 [м]
Случайный эксцентриситет: 0.0327 [м], Коэфф. прогиба: 1.0001
-----------------------------
e= 0.0821 < r= 1.2671 !!! ПРОВЕРЯЕМ УСТОЙЧИВОСТЬ !
FiL= 1, FiM= 0.9741, Коэф. продольного изгиба Fi= 0.984
ПРОВЕРКА: Продольная сила N= 7.336 < Nfi= 593.1892 [МН]
ПРОВЕРКА НА УСТОЙЧИВОСТЬ ВЫПОЛНЯЕТСЯ ! Запас: 98.76 %
------------------------------------------------------------------------------
-------------------------------------------------------------------------------
ВНЕЦЕНТРЕННОЕ СЖАТИЕ В НАПРАВЛЕНИИ ОСИ Y: e= 0.1337 м
Случайный эксцентриситет: 0.0327 [м], Коэфф. прогиба: 1.0004
-----------------------------
e= 0.1337 < r= 0.6003 !!! ПРОВЕРЯЕМ УСТОЙЧИВОСТЬ !
FiL= 1, FiM= 0.9109, Коэф. продольного изгиба Fi= 0.9436
ПРОВЕРКА: Продольная сила N= 7.336 < Nfi= 568.8208 [МН]
ПРОВЕРКА НА УСТОЙЧИВОСТЬ ВЫПОЛНЯЕТСЯ ! Запас: 98.71 %
------------------------------------------------------------------------------
* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *
*** III. РАСЧЕТ НА ТРЕЩИНОСТОЙКОСТЬ СЕЧЕНИЯ НА ОТМЕТКЕ 420.11
----------------- ДАННЫЕ ОБ УСИЛИЯХ В КРИТИЧНОМ СЕЧЕНИИ ----------------------
ID Нагрузки: 13, № сочетания: 4
Суммарные усилия : N = 519.449 т, Mx = 53.826 т*м, My = 129.201 т*м
-------------------------------------------------------------------------------
ПРОВЕРКА НА ОБРАЗОВАНИЕ ПРОДОЛЬНЫХ ТРЕЩИН В БЕТОНЕ
ПРОВЕРКА: Sigma_b= 0.6337 < Rb,mc2= 22 [МПа]
ПРОВЕРКА на продольные трещины ВЫПОЛНЯЕТСЯ ! Запас: 97.12 %
------------------------------------------------------------------------------
ПРОВЕРКА РАСКРЫТИЯ ПОПЕРЕЧНЫХ ТРЕЩИН В БЕТОНЕ
ИГНОРИРУЕТСЯ, так как всё сечение СЖАТО (нет растянутой арматуры)
---------------------------------------------------------------------------
* * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * * *
*** IV. РАСЧЕТ ВЫНОСЛИВОСТИ СЕЧЕНИЯ НА ОТМЕТКЕ 420.11 м.
----------------- ДЛЯ СЕЧЕНИЯ ВЫЧИСЛЕНЫ НАПРЯЖЕНИЯ [МПа]: ------------------
В сжатой зоне Бетона : SigmaMaxB= 0.2409 и SigmaMinB= 0.0879
В растянутой АРМАТУРЕ: SigmaMaxA= 0.0000 и SigmaMinA= 0.0000
----------------------------------------------------------------------------
ПРОВЕРКА БЕТОНА НА ВЫНОСЛИВОСТЬ:
Коэфф.Цикла= 0.36, eps= 1.132, beta= 1.240, Rb= 22.00 МПа
ПРОВЕРКА: SigmaB= 0.241 < Rbf= 18.535 [МПа]
ПРОВЕРКА Бетона ВЫПОЛНЯЕТСЯ ! Запас: 98.7 %
------------------------------------------------------------------------------
СЕЧЕНИЕ ВСЕГДА СЖАТО. ПРОВЕРКА АРМАТУРЫ НА ВЫНОСЛИВОСТЬ НЕ НУЖНА.
Приложение Д.

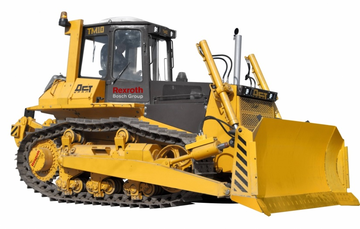

Рисунок 6. Бульдозер ТМ-10.
Технические характеристики бульдозера
| Отвал | |
| Тип | Полусферический, тип Е |
| Ширина отвала, мм | 3310 |
| Высота отвала, мм | 1350 |
| Объем призмы волочения, куб.м | 4,8 |
| Вертикальный перекос, град | 10 |
| Подъем / заглубление от грунта, мм | 1020 / 435 |
| Масса отвала, кг | 2510 |
| Рыхлительное оборудование | |
| Тип | Однозубый рыхлитель для грунтов I-IV категорий, тип Н |
| Максимальное заглубление, мм | 650 |
| Масса, кг | 1560 |
| Двигатель | |
| Тип | ЯМЗ-236М2 |
| Номинальная мощность двигателя, кВт (л.с.) | 132 (180) |
| Рабочий объем двигателя, л | 11,15 |
| Удельный расход топлива, г/кВт (г/лс) | 214 (157) |
| Крутящий момент, Нм | 667 (при 1250 - 1350 об/мин) |
| Ходовая часть | |
| Подвеска | Жестко закрепленные на раму тележки |
| Подрессоривание | К-образные каретки, качающиеся с амплитудой 115 мм |
| Микроподрессоривание | Накладки из высокопрочной резины по 3 с каждой стороны |
| Рама | Несущая конструкция из стали, сваренная с высокой точностью |
| Катки | 6 опорных, 2 поддерживающих с каждой стороны, на подшипниках скольжения (Смазка на весь срок эксплуатации) |
| Гусеничная лента | 44 башмака с каждой стороны |
| Ширина гусеницы, мм | 500 |
| Механизм натяжения гусениц | Гидравлический, ручной |
| Трансмиссия | |
| Тип | Гидростатическая ПСМ-Гидравлик |
| Коробка переключения передач | Гидронасос-гидромотор (бесступенчатое переключение) |
| Бортредукторы | Планетарные (Италия) |
| Управление | Гидросервированное |
| Тормозная система | Гидравлическая |
| Система управления навесным оборудованием | |
| Тип | Гидравлическая, раздельно-агрегатная |
| Гидронасос | Тандемный НШ-70/32А-3Л |
| Производительность гидронасоса, л/мин | 140/60 |
| Максимальное давление, МПа | 18 |
| Гидрораспределитель | Трехсекционный (Белоруссия или Италия) |
| Фильтр | Двойная очистка: на всасывании, полнопоточный на сливе |
| Кабина, элементы управления | |
| Кабина | Шестигранная, подрессоренная, увеличенной обзорности, двойной стеклопакет, приточная вентиляция с воздушным фильтром |
| Безопасность | Приточная вентиляция с фильтром, аварийный люк (опция), ROPS/FOPS, внешний аккумуляторный отсек |
| Сиденье | Эргономическое, подрессоренное с ремнем безопасности |
| Управление движением | 4-х позиционный джойстик или рычаги |
| Управление навесным оборудованием | 4-х позиционный джойстик или рычаги |
| Заправочные объемы | |
| Система охлаждения ДВС, л | 50 |
| Топливный бак, л | 310 |
| Система смазки ДВС, л | 18 |
| Гидросистема трансмиссии, л | 130 |
| Гидросистема управления навесным оборудованием, л | 100 |
| Характеристики под нагрузкой | |
| Максимальная скорость вперед/назад, км/ч | 12/12 |
| Максимальное тяговое усилие на гусинице, т | 16 |
| Массагабаритные характеристики | |
| Масса трактора, кг | 17 000 |
| Масса бульдозера с рыхлителем, кг | 21 200 |
| Удельное давление на грунт, МПа | 0,070 |
| Габаритные размеры, мм | 7163х3310х3440 |
Приложение Е.
