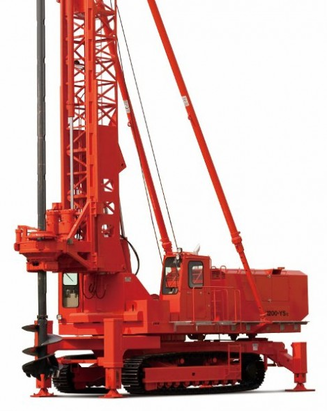

Масса, кг
в рабочем положении

Около 52000 (без учета бурового инструмента, обсадной трубы и качательного механизма)

Основные размеры, мм
в рабочем положении:

общая длина


общая высота

общая ширина

около 10120 (с учетом качательного механизма)
около 9710 (без учета качательного механизма)

около 25250

около 4060

Давление на грунт, кгс/см2

1,0

Ротор

частота вращения, об/мин: на первой передаче

на второй передаче

от 0 до 30
от 0 до 15

крутящий момент, кгс.м:

на первой передаче

на второй передаче

Максим.6000
Максим.12000

усилкение погружения штанги, кгс:

при работе с шнековым буром или буровым ковшом

при работе с ковшом уширителем

усиление извлечения штанги, кгс

21000
12000
17000

Механизм поворота

угол поворота, град.

110 в каждую сторону

частота вращения платформы, об/мин

2

Штанга

Размер сечения, мм

300x300

Тип

Двухсекционная телескопическая

Грузоподъемность, кг

12000

Эксплуатационная характеристика

Возможность бурения:

диаметр бурения, м

глубина бурения, м

секция обсадной трубы, м

1,0
30
1;2;3

Наибольший угол уклона рабочей площадки, град

Около 4°

Температура, С:
при эксплуатации

От +40° до -40°

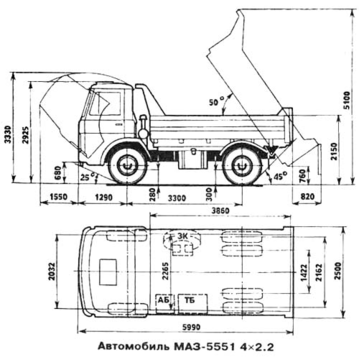

Основные характеристики

Колёсная формула / кол-во осей

4x2

Характеристики грузоподъёмности и массы

Полная масса автомобиля, кг

17620

Распределение массы на переднюю ось

6120

Распределение полной массы на заднюю ось

11500

Масса снаряженного автомобиля

7470

Грузоподъёмность, кг

10000

Двигатель

Модель двигателя

ЯМЗ-236М2

Мощность двигателя, кВт (л.с.)

132 (180)

Максимальный крутящий момент, Нм(кгсм)

667 (68)

Коробка передач

Модель коробки передач

ЯМЗ-236П

Число передач КП

5

Передаточное число

7,79

Топливная система

Максимальная скорость, км/ч

83

Контрольный расход топлива

22,8

Размеры

Объем платформы

5,5

Заправочные емкости

Топливный бак, л

200

Колёса

Шины

12,00R20

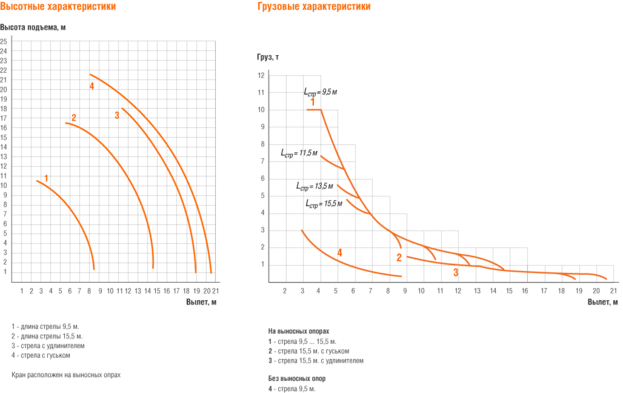

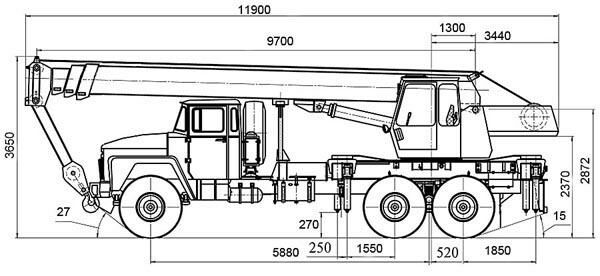

Наименование характеристики

Значение

Максимальная грузоподъемность, т.

10

Допустимый уклон площадки, на которой устанавливается кран при работе на выносных опорах, % / град

5/3

Максимальная высота подъема, м

10,5

Максимальная глубина опускания, м

4,6

Вылет минимальный/максимальный, м

2,85/7,6

Размер опорного контура, м

3,85*4,3

Скорость подъема и опускания груза, м/мин

0,4…10

Частота вращения поворотной части, мин-1

0,6…1,6

Средняя скорость изменения вылета основной стрелы, м/мин

15

Транспортная скорость, км/час

77

Нагрузка, кгс

на передний мост:

4700

на задний мост:

12473

Масса крана с основной стрелой, кг

17173

Снаряженная масса а/м, кг

10050

Снаряженная масса а/м, нагрузка на переднюю ось, кг

4250

Снаряженная масса а/м, нагрузка на заднюю тележку, кг

5800

Грузоподъемность а/м, кг

15000

Полная масса, кг

25200

Полная масса а/м, нагрузка на переднюю ось, кг

6200

Полная масса а/м, нагрузка на заднюю тележку, кг

19000

Полная масса прицепа, кг

13000

Модель

740.30-260 (Евро-2)

Тип

дизельный с турбонаддувом

Номинальная мощность, нетто, кВт(л.с.) / при частоте вращения коленчатого вала, об/мин

180 (245) / 2200

Номинальная мощность, брутто, кВт(л.с.) / при частоте вращения коленчатого вала, об/мин

191 (260) / 2200

Максимальный крутящий момент, нетто, Нм(кгсм) / при частоте вращения коленчатого вала, об/мин

1059 (108) / 1300-1500

Расположение и число илиндров

V-образное, 8

Рабочий объём, л

10,85

Диаметр цилиндра и ход поршня, мм

120/120

Степерь сжатия

Тип двигателя

четырёхтактный дизель с турбонадувом

Количество и расположение цилиндров

8,V- образное

Рабочий объём цилиндров, см³

10857

Степень сжатия

16,5±0,2

Максимальная мощность,кВт

165(2200)

Максимальный крутящий момент,Н*м

912(1100-1500)

Топливо

Дизельное по ГОСТ 305-82

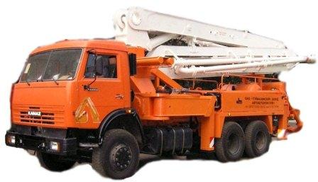

Основные характеристики

Базовое шасси

KAMAЗ-53229

Колесная формула

6x4

Максимальная подача бетона на выходе из бетонораспределителя, м3/ч

75

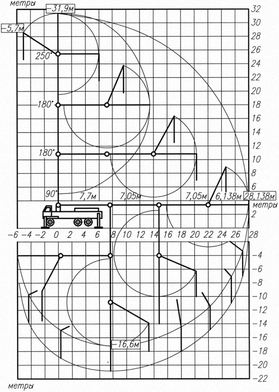

Максимальная высота подачи бетона с помощью бетонораспределительной стрелы, м

32

Вылет стрелы, м, не менее / Количество секций, шт

29/4

Подвижность перекачиваемой бетонной смеси (осадка стандартного конуса), см

6-12

Давление на бетонную смесь, развиваемое бетонотранспортным поршнем, МПа

6,5

Наибольшая крупность заполнителя, мм

50

Тип привода

гидравлический

Установленная мощность привода, кВт (л. с.)

95 (119,2)

Диаметр бетоновода (внутренний), мм

125

Объем загрузочной воронки, м3

0,7

Высота загрузки, мм

1 400

Угол поворота бетонораспределит. стрелы, град:

— в вертикальной плоскости

90

— в горизонтальной плоскости

380

Масса, кг:

— снаряженная

23 700

— полная

24 000
