Текст из файла (страница 2)

р езиновая к ВУ

л инейка

м агнитный

м атериал

приемная линейка магнитных датчиков

Рис. Схема использования магнитного кода.

Магнитно – акустическая система включает передатчик, который излучает последовательность импульсов с частотой заполнения 58 кГц. Электромагнитное поле вызывает вибрации метки в результате магнитоупругого эффекта. Возникновение вибрации может быть зафиксировано

- акустически с помощью микрофона,

- оптически: модуляцией луча лазера,

- переизлучением электромагнитного поля.

При появлении отклика выдается сигнал тревоги. Магнитоупругий эффект заметен у материалов с относительно большим атомным магнитным моментом, например, у ферромагнетиков. Их можно одинаково сориентировать – это соответствует активации метки. Разориентирование магнитных моментов приводит к нейтрализации метки.

Рис. Магнитно – акустическая система.

Более простыми идентификаторами являются магнитные катушки или поглощающие покрытия. Они требуют большого размера антенн приемников и передатчиков. Магнитные метки дают бинарную информацию: есть – нет.

Существенно больше информации содержит карта с широкой магнитной полосой на пластике или бумаге. Нанесение магнитного слоя на полимерное или бумажное основание дает возможность производить запись и оперативно перезапись относительно большого объема информации. Принцип размещения информации аналогичен штрих – коду: многоразрядная двоично – десятичная система для записи цифр и букв. Сканирование информации чаще движением магнитной карты. Большим достоинством является возможность перезаписи информации на той же магнитной поверхности.

Рис. Схема обработки информации магнитной карты с выводом на компьютер и инициации внешних устройств (например, шлагбаума в метро).

Для защиты документов может быть использована «нано - магнитная метка». (Не поддается подделке из-за сложности получения нано - объектов.) Она идентифицируется в магнитном поле по частоте поглощения, вызванной магнитным резонансом. Однако требуется высокочувствительный детектор, например, использующий электронный парамагнитный резонанс. Метод может использоваться для защиты ценных бумаг (денежных знаков, векселей и др.) и документов (микрочипов встроенных в бланки паспортно-визовых документов, кредитных карточек и р.) от возможных подделок и фальсификаций.

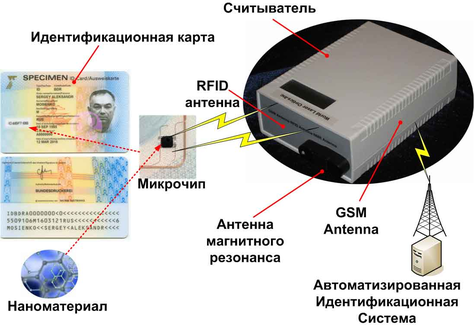

Рис. Внедрение наноматериала в микрочип электронной карты.

В человеческом организме формируется множество магнитных моментов, поэтому у человека есть свой результирующий магнитный момент, называемый иногда «магнитным весом ». У разных людей «магнитные веса» различаются меньше, чем физические. Это используется для создания устройств контроля доступа. С помощью колец Гельмгольца в ограниченном пространстве с двумя дверями создается магнитное поле напряженностью 10^-7 – 10^-8 Тл. Система автоматического открывания дверей, ориентируясь на «магнитный вес» одного человека, разрешает доступ. При большем «магнитном весе» - доступ закрывается.
