Как известно, трассирование сетей водоотведения – это выбор наиболее целесообразного расположения трубопроводов и изображение их осей на плане объекта водоотведения.

Основной принцип трассировки дождевых сетей – сбор поверхностных вод с территории населенного места или промышленного предприятия и подача их к месту очистки или выпуску в водный объект наикратчайшим путем и по возможности самотеком.

I этап – разделение объекта водоотведения на бассейны водоотведения. Бассейны водоотведения ограничены границами застройки, берегами, водоразделами и тальвегами;

II этап – выбор площадки под очистную станцию и места выпуска очищенных стоков;

III этап – трассирование сетей внутри каждого бассейна водоотведения. Этот этап начинается с прокладки перехватывающих коллекторов, которые по возможности располагаются вдоль берегов или в тальвегах. Затем трассируют уличные коллекторы и магистрали таким образом, чтобы они по возможности соответствовали естественному уклону местности, т.е. пересекали горизонтали под прямым углом.

Перед насосными станциями и очистными сооружениями в необходимых случаях предусматривают регулирующие резервуары для сглаживания пиков расходов. Небольшие речки и ручьи можно включать в систему поверхностного водоотведения. Размещение уличных магистралей зависит от расположения дождеприемников. Регламентируются расстояния в плане от трубопроводов дождевой сети до фундаментов зданий, кабелей и других типов подземных коммуникаций.

Минимальная глубина заложения лотка труб определяется, как и в случае бытовой сети, по наибольшей из двух величин:

,

где h_пром – нормативная глубина промерзания,
d – диаметр трубы.

Информация в лекции "15 Дидактическое учение коменского" поможет Вам.

Глубина заложения дождеприемников для дорог оставляет не менее 1,13 м, для парковых зон – не менее 0,91 м.

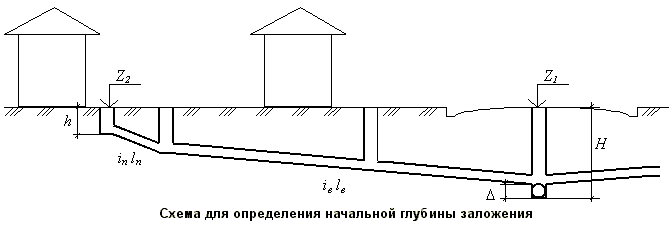

Начальная глубина заложения уличной магистрали H определяется по следующей схеме:

H = h + i_пl_п + i_вl_в + Δ + (Z₁ – Z₂),

где h – глубина заложения наиболее удаленного дождеприемника,
i_п, l_п – уклон и длина присоединения от дождеприемника,
i_в, l_в – уклон и длина внутриквартальной сети,
Δ – перепад между внутриквартальной и уличной сетью,
Z₁, Z₂ – отметки поверхности земли у колодца уличной сети и удаленного дождеприемника.

Максимальная глубина заложения – такая же, как и для бытовой сети. Перепадные колодцы на сети дождевого водоотведения предусматриваются в тех же случаях, что и для бытовой сети.
