Бульдозер с поворотным отвалом на базе гусеничного трактора
4. Бульдозер с поворотным отвалом на базе гусеничного трактора.

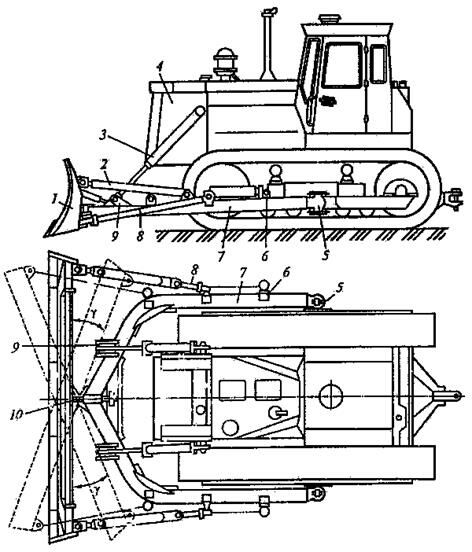

У поворотного бульдозера отвал 1 монтируется на универсальной толкающей раме 7, охватывающей снаружи трактор 4 и состоящей из двух жестко соединенных между собой полураму прямоугольного сечения. Рама крепится к ходовым тележкам трактора с помощью упряжных шарниров 5. На раме вместо отвала может быть установлено различное сменное оборудование с гидравлическим управлением - кусторез, древовал, корчеватель-собиратель, плужный снегоочиститель и др. Поворотный отвал соединен с толкающей рамой посредством центрального шарового шарнира 10 и двух боковых толкателей 8 с винтовыми раскосами 2, обеспечивающими различное положение отвала относительно рамы. При одинаковом изменении длины раскосов от среднего положения регулируют угол резания ножей. Угол поперечного перекоса отвала в вертикальной плоскости регулируется путем изменения межцентрового расстояния проушин раскосов.
Бульдозеры предназначены для послойной разработки и перемещения легких, средних и тяжелых грунтов. Рабочий процесс бульдозера: при движении тягача вперед отвал механизмом управления опускается в рабочее положение, ножами срезает слой грунта и перемещает его волоком по поверхности земли к месту отсыпки; после выгрузки грунта отвал поднимается в транспортное положение и машине возвращается задним ходом к месту забора грунта.
Отвал бульдозера представляет собой сварную металлоконструкцию, состоящего из лобового листа криволинейного профиля, усиленного для большей жесткости ребрами и балками коробчатого сечения. Нижняя кромка отвала снабжена сменными двухлезвенными ножами - средним и двумя боковыми, наплавленными износоустойчивым сплавом. Верхняя часть отвала имеет козырек, препятствующий перемещению грунта через верхнюю кромку.
При работе на легких грунтах с целью увеличения производительности бульдозера на его отвале монтируют сменные уширители (открылки).
Поворотный отвал соединяется с рамой при помощи шаровой пяты и двух толкателей (гидроцилиндров), предназначенных также для изменения угла установки отвала в двух плоскостях относительно толкающей рамы. Способность универсальных бульдозеров перемещать грунт не только перед собой, но и в сторону повернутым в плане отвалом обеспечивает их широкое применение при засыпке линейных выемок каналов, траншей, тепловых, газонефтепроводных, канализационных, водопроводных и кабельных сетей.
