4. Вибраторы для уплотнения бетона.

Для укладки и уплотнения бетонной смеси непосредственно на строительной площадке применяют вибраторы. Вибратором называют механизм, предназначенный для возбуждения механических колебаний. Механические колебания передаются бетонной смеси и приводят ее в состояние вибрирования. Бетонная смесь при этом изменяет свои свойства: из неё выделяются защемлённый газ и вода, а частицы её укладываются более плотно.

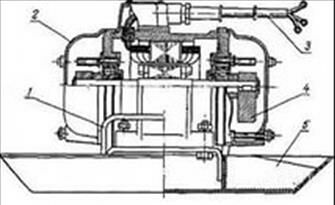

1) Поверхностный вибратор состоит из электродвигателя 2, на концах вала которого закреплены дебалансы 4; основания 5 и электрокабеля 3. Для переноса вибратор снабжён двумя ручками 1.

Механические колебания в вибраторах вызываются вращением неуравновешенных масс (дебалансов) или возвратно-поступательным движением некоторой массы с большой частотой.

По роду привода вибраторы, применяемые для уплотнения бетонных смесей, делятся на электрические и пневматические. Первые в свою очередь делятся на электромеханические и электромагнитные. В электромеханических вибраторах источником колебаний являются вращающиеся неуравновешенные грузы (эксцентрики или дебалансы). Электромагнитный вибратор  - электромагнит постоянного тока с якорем, совершающим возвратно-поступательное движение.

В зависимости от способа передачи колебаний бетонной смеси вибраторы подразделяют на глубинные (внутренние), поверхностные (наружные).

При уплотнении широких бетонированных полом используют виброрейку. Она в отличие от поверхностного вибратора имеет опорную площадку в виде бруса-рейки, на которой жёстко закреплены два или несколько электродвигателей с дебалансами на валу.

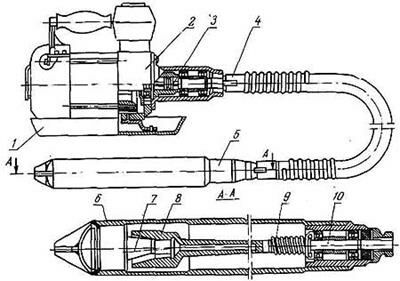

2) Глубинный вибратор с гибким валом. Применяют для уплотнения армированных бетонов, а также неармированных, укладываемых в небольшие массивы. Он состоит из вибронаконечника 5, электродвигателя 2 и гибкого вала. В качестве виброэлемента может служить дебалансный (эксцентриковый) вал или вибратор планетарного типа. Последний представляет собой массивный бегунок 8, укреплённый на конце вала – штанги, свободный конец которого при вращении вала обкатывает направляющую дорожку 7.

Обратите внимание на лекцию "1 Содержание".

Виброэлементы помещены в корпус с наружным диаметром 35, 51 и 76 мм. Крутящий момент от вала электродвигателя передаётся через гибкий вал при помощи кулачковой муфты, которая допускает только правое вращение (соответственно навивке гибкого вала).

Внутренние вибраторы выпускают также с пневмоприводом (глубинные пневматические вибраторы). Они представляют собой герметически закрытый цилиндрический корпус, внутри которого установлен планетарный вибровозбудитель.

3) Электромагнитный вибратор.

Электромагнитный вибратор состоит из якоря 1, сердечника 2, соединённого с основанием 5 и имеющего катушку 3. Якорь подвешен на пружинах 4 и установлен с зазором от сердечника. К катушку подводится переменный ток. В электрическую схему входит вентиль, который пропускает ток только в одном направлении. При наличии тока в катушке якорь притягивается к сердечнику, при обесточивании катушки – отталкивается силами пружин.

Большинство электромеханических вибраторов являются ручными машинами. Поэтому с целью безопасности их электродвигатели выполнены на рабочее напряжение 36 В и включается в сеть через понижающие трансформаторы.
