Лекция 10.
Вспомогательные здания промпредприятий.
Для нормальной работы промышленное предприятие должно быть обеспечено комплексом вспомогательных помещений.
Эти помещения могут располагаться как индивидуально, так и группироваться в блоки и корпуса.
По назначению вспомогательные помещения делятся на две основные группы: помещения культурно-бытового обслуживания и помещения административно-технического назначения. К первой группе относятся: санитарно-бытовые помещения, помещения общественного питания, помещения здравоохранения и помещения культурного обслуживания. Ко второй группе относятся помещения учреждений и конструкторских бюро и помещения общественных организаций и учебно-лабораторные помещения.
Административно-бытовые помещения могут располагаться как в производственных зданиях в виде отдельных помещений или блоков, так и быть пристроенных к производственным зданиям или располагаться в отдельно-стоящих корпусах. В зависимости от расположения административно-бытовых помещений относительно производственного здания они подразделяются на встроенные, пристроенные и отдельно-стоящие. Пристроенные и отдельно-стоящие вспомогательные помещения обычно называются административно-бытовыми корпусами (АБК).
Кроме АБК, определенная часть некоторых вспомогательных помещений располагаются непосредственно в производственном здании. Все вспомогательные помещения объединяются в следующие функциональные группы или блоки: гардеробно-душевой блок с гардеробными, душевыми, преддушевыми, туалетами, подсобными помещениями и т.д.; блок помещений медицинского пункта; блок рабочих комнат администрации и конструкторского бюро и блок культурно-общественных помещений. Каждый функциональный блок имеет определенное количество санузлов и подсобно-хозяйственных помещений. Непосредственно у рабочих мест обычно располагается часть туалетов, комната отдыха работающих и часть конторских помещений.
Рекомендуемые материалы
Площадь всех потребных вспомогательных помещений и количество санитарно-технического оборудования определяются расчетом на основе двух основных факторов: количества работающих в рассматриваемом производственном здании и санитарной характеристики протекающего в данном здании технологического процесса.
Все производственные процессы по своим санитарным характеристикам подразделяются на 4 группы:
Группа I – нормативный микроклимат в производственном помещении или здании. При незначительном воздействии загрязняющих веществ малой степени вредности;
Группа II – неблагоприятный микроклимат с выделением тепла, ваги, пыли или при низких температурах;
Группа III – неблагоприятный микроклимат с резко выраженными вредными факторами;
Группа IV – особый микроклиматический режим производства для обеспечения качества продукции.
Группы производственных процессов для удобства разделены на подгруппы (А, Б, В и т.д.), имеющих более детальное описание санитарных характеристик.
Административно-бытовые корпуса обычно проектируют каркасными с сеткой колонн 6х6, 6х9 и 6х3м или крупнопанельными бескаркасными с поперечными несущими стенами.
Высота этажа принимается в бескаркасных АБК 2,8 или 3,0м и в каркасных зданиях 3,3м.
Наиболее распространены следующие габариты АБК:
Высота от 2 до 4 этажей;
Длина 24,30,48,60 метров;
Ширина 15,18,24 метра.
В АБК должно быть не менее двух лестниц, расположенных в лестничных клетках и имеющих естественное освещение.
Функциональное зонирование типично АБК обычно осуществляется следующим образом:
На 1 этаже располагается пищеблок, вестибюль, проход в цех, медпункт и гардеробно-душевой блок (как правило, женский);
На 2 этаже располагается мужской гардеробно-душевой блок большей, чем на 1 этаже площади, часто занимающий весь этаж;
На 3 этаже располагаются помещения администрации, помещения общественных организаций, зал собраний или «красный уголок», помещения КБ и т.д.
Основным функциональным ярдом любого АБК являются помещения гардеробно-душевого блока (ГДБ). Схемы движения людей в гардеробно-душевом блоке, объединяющем основные санитарно-бытовые помещения и взаимосвязь этих помещений определяется в основном санитарными характеристиками производства, т.е. группой и подгруппой производственных процессов, характерной для конкретного рассматриваемого промздания. При этом гардеробы могут предназначаться для хранения всех видов одежды, а могут быть раздельными – для хранения уличной и домашней одежды в одном гардеробном помещении, а рабочей одежды в другом.
Различают три основные схемы:
Хранение одежды в одном помещении;
Хранение одежды раздельно в двух помещениях по т.н. «черно-белой» схеме;
Хранение одежды раздельно в двух помещениях по т.н. схеме «санпропускника».
В АБК используются следующие санитарно-технические приборы и оборудование:
Шкафы для одежды (обычно с откидываемыми скамьями), располагаемые рядами перпендикулярно наружным продольным стенам. Ширина шкафчиков 250,330,400мм, а глубина 500мм;
Душевые кабины размером 900х900мм или кабины с индивидуальными преддушевыми общим размером 1800х900мм.;
Умывальники в виде индивидуальных приборов и групповых круглых или лотковых умывальников;
Унитазы в кабинах размером 1200х800мм и писсуары.
Площадь помещения обеденного зала столовой или буфета вычисляется в зависимости от количества работающих на предприятии в рабочую смену и количества «посадок» в обеденный перерыв.
Помещение медпункта следует располагать на первом этаже АБК, как можно ближе к выходу из корпуса и к переходу в производственное здание с тем, чтобы обеспечить быстрейший прием и эвакуацию пациентов.

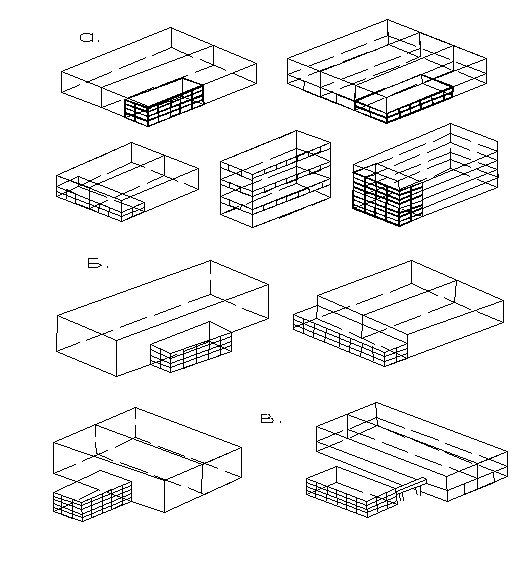

Рисунок 1. Взаимное расположение административно-бытовых помещений и производственных зданий.
 |
а- встроенные бытовые помещения (блоки);
б- пристроенные административно-бытовые помещения (блоки или корпуса);
в- отдельно-стоящие административные помещения (корпуса).

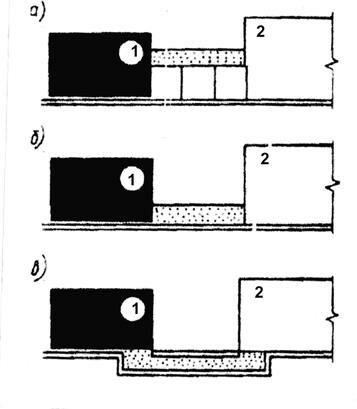

Рисунок 2. Связь между отдельно-стоящими АБК и производст-венным корпусом.
а - надземный переход;
б – надземный переход;
в – подземный переход.
1 – АБК; 2 – Производственный корпус.

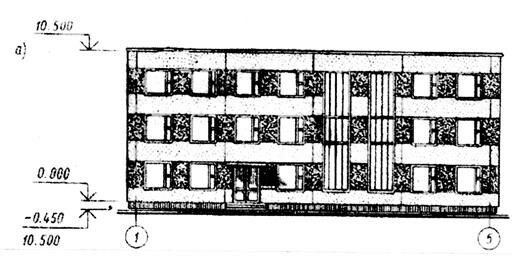

Рисунок 3. Пример решения фасада АБК при его каркасной конструктивной системе.

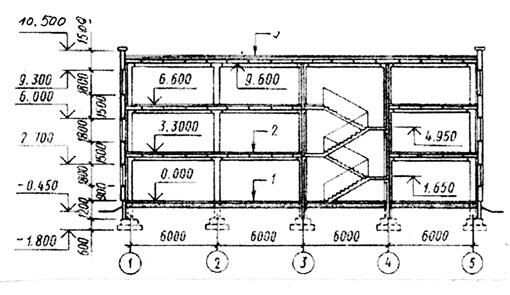

Рисунок 4. Пример продольного разреза по АБК при попе-речном расположении ригелей.

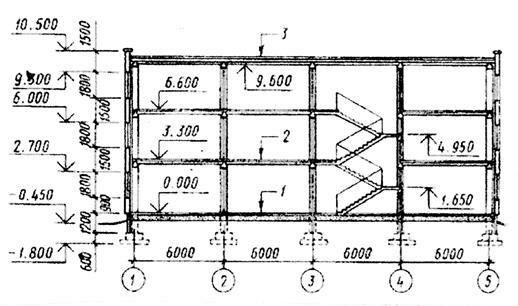

Рисунок 5. Пример продольного разреза по АБК при продольном расположении ригелей.

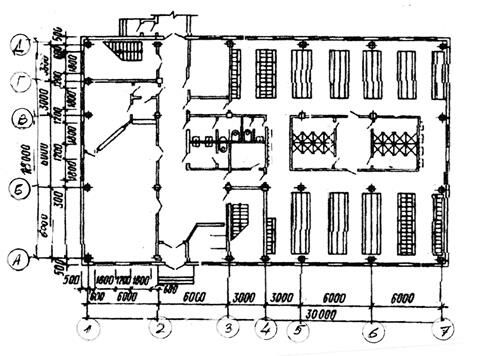

Рисунок 6. Пример планировочного решения первого этажа каркасного трехэтажного АБК.
Лекция "Латиноамериканская политическая мысль" также может быть Вам полезна.

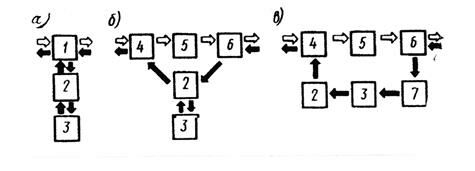

Рисунок 7. Схема взаимосвязи помещений и движения людей в гардеробно-душевом блоке.
а) при совместном хранении одежды в одном помещении;
б) «черно-белая» схема раздельного хранения одежды в двух помещениях;
в) при раздельном хранении одежды в двух помещениях по типу «санпропускника».
1,4 – гардероб уличной и домашней одежды; 2 – преддушевая; 3 – душевая; 5 – «сухой» проход; 6 – гардероб рабочей одежды; 7 – тамбур.
