Откосы
Откосы
Установление крутизны откоса зависит от:
- Условий устойчивости грунта;
- Предотвращения оползней и размывов;
- От высоты периода отметок.
| Грунт | Минимальная крутизна откоса при его высоте, м | ||
| до 6 м | до 12 | ||
| в нижней части 0-6 | в верхней части 6-12 | ||
| 1. Полускальные (глыбы из слабовыветривающихся пород) | Рекомендуемые материалыFREE Проект на строительство 15-тиэтажной каркасно-монолитной с разрезными каменными стенами блок-секции жилого дома FREE Автоматическая автозаправочная станция на 250 заправок в сутки FREE Генеральный план реконструкции Москвы 1935 года FREE 5 (Технология строительных процессов) FREE Односекционный 9-ти этажный 54-квартирный дом в г. Тихорецке FREE Расчет и проектирование здания Дома быта на 15 человек 1:0,5…1:1,3 | 1:1,3…1:1,5 | 1:1,3…1:1,5 |
| 2. Средней устойчивости (крупнообломочные, песчаные за исключением мелких и пылеватых) | 1:1,5 | 1:1,5 | 1:1,5 |
| 3. Сыпучие грунты (песчаные, глинистые, лессовые) | 1:1,75 | 1:2 | 1:1,75 |
Методы укрепления откосов:
- Озеленение (травы и кустарники с развитой корневой системой);
- Одерновка;
- Замощение (камни, бетонные и ж/б плиты);
- Комплексные (бетонные плиты с отверстиями под травосмесь).

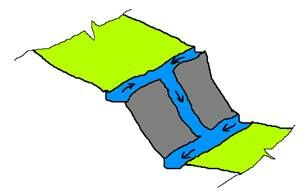

Предотвращение размыва:
- Устройство лотков в верхней и нижней части, а так же спускного лотка.
- При большой высоте откоса устройство бермы.
Подпорные стенки
Материалы: камень, бетон, ж/б.
Рассчитываются по форме и по сечению из условия равновесия земляных масс. Бывают вертикальные или наклонные (1:10, 1:12).
Подпорные стенки декорируют камнем, рустовкой и т.д. В верхней террасе предусматривают дренажную систему и перехватывающие лотки.
Лестницы и пандусы
Уклон лестниц 1:3, высота ступени 10-14 см, ширина проступи не ограничивается, но не менее 38 см. Площадки не менее 1 м, 10-15 ступеней в марше, уклон в сторону подъема.
Пандусы
Уклон i=1:8 – пешеходный, 1:12 – для маломобильных групп, 1:10 - для автомобильного транспорта.
Существует и ступопандус.
Продольные и поперечные уклоны зависят от:
- Минимальный 4-5 ‰ (идеальные поверхности 2-3 ‰) – из условия самотечного стока воды;
- Продольный уклон из условия безопасного движения транспорта, из условий хорошей видимости проезжей части;
- Оба зависят от ширины элемента (односкатный до 5,5 м, двускатный свыше 5,5 м);
- От типа дорожного покрытия (у монолитных покрытий уклон меньше, у штучных – больше);
- От скорости и интенсивности движения;
Вертикальная планировка площадок под здания.
Привязки здания:
1. С устройством переменной цокольной части:
+ минимальный объем земляных работ;
- сложнее привязка здания (требуется переработка у типового проекта цокольной части);
удорожание строительства 2-8% от стоимости проекта.
2. Постоянная высота цоколя:
+ не требуется переработки типового проекта, но увеличивается объемы земляных работ;
- увеличиваются объемы земляных работ;
удорожание стоимости на 1-2 %.
"Введение и вопросы" - тут тоже много полезного для Вас.
Наиболее удобные для местных площадок уклоны до 60-100‰ – обеспечивают поверхностный сток, связь входов с окружающей территорией, отсутствие переработки проекта.
Ширина откосов на рис.17б обычно принимается до 6 м, и они используются для полосы озеленения. Откос полуторного заложения или переменной ширины.
Процесс привязки здания.
α=B*iп/iпрод=45,5*20/60=15,2 м
l=0,2/0,06=3,3 м
