Передача трафика IP через сети АТМ
Протокол Classical IP (RFC 1577) является первым (по времени появления) протоколом, определившим способ работы интерсети IP в том случае, когда одна из промежуточных сетей работает по технологии АТМ. Из-за классической концепции подсетей протокол и получил свое название - Classical.
Одной из основных задач, решаемых протоколом Classical IP, является традиционная для IP-сетей задача - поиск локального адреса следующего маршрутизатора или конечного узла по его IP-адресу, то есть задача, возлагаемая в локальных сетях на протокол ARP. Поскольку сеть АТМ не поддерживает широковещательность, традиционный для локальных сетей способ широковещательных ARP-запросов здесь не работает.
В общем случае для нешироковещательных сетей стандарты TCP/IP определяют только ручной способ построения ARP-таблиц, однако для технологии АТМ делается исключение - для нее разработана процедура автоматического отображения IP-адресов на локальные адреса. Такой особый подход к технологии АТМ объясняется следующими причинами. Сети NBMA (в том числе X.25 и frame relay) используются, как правило, как транзитные глобальные сети, к которым подключается ограниченное число маршрутизаторов, а для небольшого числа маршрутизаторов можно задать ARP-таблицу вручную. Технология АТМ отличается тем, что она применяется для построения не только глобальных, но и локальных сетей. В последнем случае размерность ARP-таблицы, которая должна содержать записи и о пограничных маршрутизаторах, и о множестве конечных узлов, может быть очень большой. К тому же, для крупной локальной сети характерно постоянное изменение состава узлов, а значит, часто возникает необходимость в корректировке таблиц. Все это делает ручной вариант решения задачи отображения адресов для сетей АТМ мало пригодным.
В соответствии со спецификацией Classical IP одна сеть АТМ может быть представлена в виде нескольких IP-подсетей, так называемых логических подсетей (Logical IP Subnet, LIS) (рис. 6.33). Все узлы одной LIS имеют общий адрес сети. Как и в классической IP-сети, весь трафик между подсетями обязательно проходит через маршрутизатор, хотя и существует принципиальная возможность передавать его непосредственно через коммутаторы АТМ, на которых построена сеть АТМ. Маршрутизатор имеет интерфейсы во всех LIS, на которые разбита сеть АТМ.

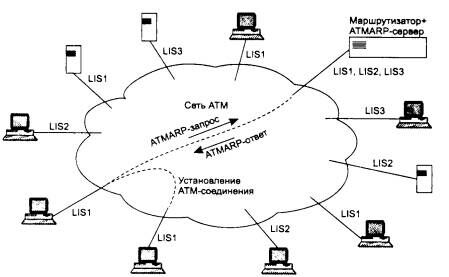

Рис. 6.33. Логические IP-подсети в сети АТМ
В отличие от классических подсетей маршрутизатор может быть подключен к сети АТМ одним физическим интерфейсом, которому присваивается несколько IP-адресов в соответствии с количеством LIS в сети.
Решение о введении логических подсетей связано с необходимостью обеспечения традиционного разделения большой сети АТМ на независимые части, связность которых контролируется маршрутизаторами, как к этому привыкли сетевые интеграторы и администраторы. Решение имеет и очевидный недостаток — маршрутизатор должен быть достаточно производительным для передачи высокоскоростного трафика АТМ между логическими подсетями, в противном случае он станет узким местом сети. В связи с повышенными требованиями по производительности, предъявляемыми сетями АТМ к маршрутизаторам, многие ведущие производители разрабатывают или уже разработали модели маршрутизаторов с общей производительностью в несколько десятков миллионов пакетов в секунду.
Рекомендуемые материалы
Все конечные узлы конфигурируются традиционным образом — для них задается их собственный IP-адрес, маска и IP-адрес маршрутизатора по умолчанию. Кроме того, задается еще один дополнительный параметр — адрес АТМ (или номер VPI/VCI для случая использования постоянного виртуального канала, то есть PVC) так называемого сервера ATMARP. Введение центрального сервера, который поддерживает общую базу данных для всех узлов сети, — это типичный прием для работы через нешироковещательную сеть. Этот прием используется во многих протоколах, в частности в протоколе LAN Emulation, рассматриваемом далее.
Каждый узел использует адрес АТМ сервера ATMARP, чтобы выполнить обычный запрос ARP. Этот запрос имеет формат, очень близкий к формату запроса протокола ARP из стека TCP/IP. Длина аппаратного адреса в нем определена в 20 байт, что соответствует длине адреса АТМ. В каждой логической подсети имеется свой сервер ATMARP, так как узел может обращаться без посредничества маршрутизатора только к узлам своей подсети. Обычно роль сервера ATMARP выполняет маршрутизатор, имеющий интерфейсы во всех логических подсетях.
При поступлении первого запроса ARP от конечного узла сервер сначала направляет ему встречный инверсный запрос ATMARP, чтобы выяснить IP- и АТМ- адреса этого узла. Этим способом выполняется регистрация каждого узла в сервере ATMARP, и сервер получает возможность автоматически строить базу данных соответствия IP- и АТМ - адресов. Затем сервер пытается выполнить запрос ATMARP узла путем просмотра своей базы. Если искомый узел уже зарегистрировался в ней и он принадлежит той же логической подсети, что и запрашивающий узел, то сервер отправляет в качестве ответа запрашиваемый адрес. В противном случае дается негативный ответ (такой тип ответа в обычном широковещательном варианте протокола ARP не предусматривается).
Конечный узел, получив ответ ARP, узнает АТМ-адрес своего соседа по логической подсети и устанавливает с ним коммутируемое виртуальное соединение. Если же он запрашивал АТМ-адрес маршрутизатора по умолчанию, то он устанавливает с ним соединение, чтобы передать IP-пакет в другую сеть.
Для передачи IP-пакетов через сеть АТМ спецификация Classical IP определяет использование протокола уровня адаптации AAL5, при этом спецификация ничего не говорит ни о параметрах трафика и качества обслуживания, ни о требуемой категории услуг CBR, rtVBR, nrtVBR или UBR.
Использование технологии АТМ
В локальных сетях технология АТМ применяется обычно на магистралях, где хорошо проявляются такие ее качества, как масштабируемая скорость (выпускаемые сегодня корпоративные коммутаторы АТМ поддерживают на своих портах скорости 155 и 622 Мбит/с), качество обслуживания (для этого нужны приложения, которые умеют запрашивать нужный класс обслуживания), петле-видные связи (которые позволяют повысить пропускную способность и обеспечить резервирование каналов связи). Петлевидные связи поддерживаются в силу того, что АТМ - это технология с маршрутизацией пакетов, запрашивающих установление соединений, а значит, таблица маршрутизации может эти связи учесть - либо за счет ручного труда администратора, либо за счет протокола маршрутизации PNNL
Основной соперник технологии АТМ в локальных сетях - технология Gigabit Ethernet. Она превосходит АТМ в скорости передачи данных - 1000 Мбит/с по сравнению с 622 Мбит/с, а также в затратах на единицу скорости. Там, где коммутаторы АТМ используются только как высокоскоростные устройства, а возможности поддержки разных типов трафика игнорируются, технологию АТМ, очевидно, заменит технология Gigabit Ethernet. Там же, где качество обслуживания действительно важно (видеоконференции, трансляция телевизионных передач и т. п.), технология АТМ останется. Для объединения настольных компьютеров технология АТМ, вероятно, еще долго не будет использоваться, так как здесь очень серьезную конкуренцию ей составляет технология Fast Ethernet.
В глобальных сетях АТМ применяется там, где сеть frame relay не справляется с большими объемами трафика, и там, где нужно обеспечить низкий уровень задержек, необходимый для передачи информации реального времени.
Сегодня основной потребитель территориальных коммутаторов АТМ - это Internet. Коммутаторы АТМ используются как гибкая среда коммутации виртуальных каналов между IP-маршрутизаторами, которые передают свой трафик в ячейках АТМ. Сети АТМ оказались более выгодной средой соединения IP-маршрутизаторов, чем выделенные каналы SDH, так как виртуальный канал АТМ может динамически перераспределять свою пропускную способность между пульсирующим трафиком клиентов IP-сетей.
Сегодня по данным исследовательской компании Distributed Networking Associates около 85 % всего трафика, переносимого в мире сетями АТМ, составляет трафик компьютерных сетей (наибольшая доля приходится на трафик IP - 32 %).
Выводы
· Удаленный доступ характеризуется использованием глобальных транспортных служб, несимметричностью взаимодействия и большим количеством удаленных пользователей.
· При удаленном доступе в основном используются аналоговые телефонные сети и ISDN - ввиду их распространенности и невысокого уровня оплаты при соединениях небольшой длительности.
· Удаленные пользователи подключаются к специальному устройству центральной сети - серверу удаленного доступа (RAS), которое работает в режиме маршрутизатора или шлюза в зависимости от протоколов, используемых удаленным пользователем.
"10 Системы автоматизации построения трансляторов" - тут тоже много полезного для Вас.
· Наиболее универсальным режимом удаленного доступа является режим удаленного узла, при котором компьютер пользователя является узлом локальной сети предприятия со всеми его возможностями, но только подключенным к сети через низкоскоростной канал по протоколу РРР.
· Связь с центральной локальной сетью по инициативе удаленного пользователя называется режимом dial-in (основной режим), а по инициативе пользователя центральной сети - dial-out.
· Режимы терминального доступа и удаленного управления позволяют удаленному пользователю подключиться к компьютеру центральной сети в режиме, имитирующем работу локального терминала. Этот режим очень экономно расходует полосу пропускания глобального канала и рекомендуется для тех случаев, когда необходим низкоскоростной канал - 4800 или 9600 бит/с.
· Для удаленного доступа может использоваться режим электронной почты, который автоматически поддерживается многими приложениями, в том числе СУБД, для получения запросов и отправки ответов.
· Для экономичного удаленного доступа в последнее время часто используется двухступенчатая схема доступа, в которой на первом этапе удаленный пользователь подключается через местную телефонную сеть к местному поставщику услуг Internet, а через Internet выполняется второй этап подключения - к центральной сети, расположенной в другом городе или другой стране.
· Для скоростного доступа к Internet через инфраструктуру абонентских окончаний телефонных аналоговых сетей или сетей кабельного телевидения разработаны новые технологии цифрового абонентского окончания - технологии *DSL, из которых наибольший интерес представляет технология асимметричного доступа ADSL.
