Вертикальная планировка городских территорий
4. Вертикальная планировка городских территорий.
Назначение: привести естественный рельеф к состоянию наиболее благоприятному для общего решения строительства, путем изменения рельефа за счет срезки или подсыпки и смягчения уклонов.
С помощью вертикальной планировки сооружают уличную сеть и обеспечивают отвод поверхностных вод.
Классификация рельефа для целей градостроительства:
- Благоприятный:
а. Спокойный (i=0-4 ‰)
б. Ровный (i=4-30 ‰)
- Неблагоприятный
а. Пересеченный (i=60-100 ‰)
б. Сильнопересеченный (i=100-200 ‰)
в. Очень сильнопересеченный (i>200 ‰)
Рекомендуемые материалы
г. Горный
Строительство при неблагоприятном рельефе ведется в исключительных случаях, т.к. требует значительных масштабов вертикальной планировки и приводит к высоким затратам. При благоприятном рельефе стоимость вертикальной планировки составляет 2-3% от стоимости всего строительства.
Цель вертикальной планировки – максимальное сохранение естественного рельефа (принцип балансирования земляных масс). При объемах работ свыше 1 500 000 м³ применяется взрывные методы, свыше 1 000 000 м³ - гидромеханизация, при небольших объемах – землеройная техника.
Методы вертикальной планировки
Проект вертикальной планировки может выполняться в 1 стадию при несложных объектах, или в 2 при всех остальных. На 1-й стадии принимают основные решения и определяют объемы земляных работ, на 2-й – конкретные решения и разрабатывают проектную документацию.
- Метод проектных профилей
На план местности через 20-200 м наносят сетку. На сетке в обоих направлениях выполняют условные сечения профилей, как существующие, так и проектные.
Соотношение масштабов:
1:10 продольный
Вертикальный 1:50, 1:100
Горизонтальный 1:500, 1:1000
1:2 поперечный
Вертикальный 1:100
Горизонтальный 1:200
Метод трудоемок и не очень точен, используется в основном для линейных объектов.

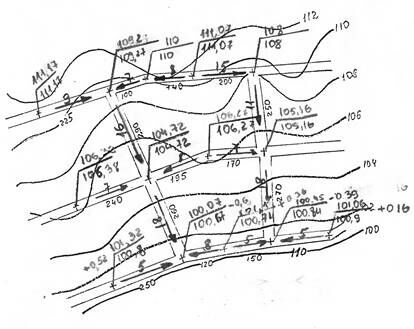

- Метод красных отметок
На геоподоснову в масштабе наносится планировочное решение. Затем наносятся характерные точки (пересечение улиц, углы зданий, перелом рельефа и углы площадок), между ними измеряется расстояние. Вычисляют черные отметки на точках.
Hx=Hб+(Hа-Hв)*l/L
Затем между всеми парами точек определяют существующие уклоны местности и сравнивают с предельными значениями, если уклоны не превышают допустимых – черные отметки принимают за красные, если превышают – выполняют корректировку.

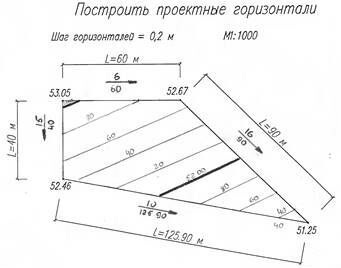

- Метод проектных (красных) горизонталей
Находят уклоны по всем сторонам участка i= ∆h/l. Градуирую каждую сторону. Затем прямыми линиями соединяют точки с одноименными отметками.
- Графоаналитический метод
Методами математики строится аналитическая модель существующего или проектного рельефа. Высокая стоимость метода и необходимость высококвалифицированных кадров.
Элементы вертикальной планировки
«+» Простота устройства, дешевизна «-» Бесплатная лекция: "6.3 Расчет и анализ чувствительности" также доступна. Дополнительные объемы земли, мероприятия по усилению | «+» Экономия места, декоративность «-» Требует специального расчета, система водоотвода |
