Программные и технические средства моделирования систем.

Моделирование систем и языки программирования.

Большое значение при реализации модели на ЭВМ имеет вопрос правильного выбора языка программирования.

Язык программирования должен отражать внутреннюю структуру понятий при описании широкого круга понятий. Высокий уровень языка моделирования значительно упрощает программирование моделей. Основными моментами при выборе ЯМ является:

- проблемная ориентация;

- возможности сбора, обработки, вывода результатов;

- быстродействие;

- простота отладки;

- доступность восприятия.

Рекомендуемые материалы

Этими свойствами обладают процедурные языки высокого уровня. Для моделирования могут быть использованы языки Имитационного моделирования (ЯИМ) и общего назначения (ЯОМ).

Более удобными являются ЯИМ. Они обеспечивают:

¾ удобство программирования модели системы;

¾ проблемная ориентация.

Недостатки ЯИМ:

¾ неэффективность рабочих программ;

¾ сложность отладки;

¾ недостаток документации.

Основные функции языка программирования:

¾ управление процессами (согласование системного и машинного времени);

¾ управление ресурсами (выбор и распределение ограниченных средств описываемой системы).

Как специализированные языки, ЯИМ обладают некоторыми программными свойствами и понятиями, которые не встречаются в ЯОН. К ним относятся:

Совмещение. Параллельно протекающие в реальных системах S процессы представляются с помощью последовательно работающей ЭВМ. ЯИМ позволяют обойти эту трудность путём введения понятий системного времени.

Размер. ЯИМ используют динамическое распределение памяти (компоненты модели системы М появляются в ОЗУ и исчезают в зависимости от текущего состояния. Эффективность моделирования достигается так же использованием блочных конструкций: блоков, подблоков и т.д.

Изменения. ЯИМ предусматривают обработку списков, отражающих изменения состояний процесса функционирования моделируемой системы на системном  уровне.

Взаимосвязь. Для отражения большого количества между компонентами модели в статике и динамике ЯИМ включаем системно организованные логические возможности и реализации теории множеств.

Стохастичность. ЯИМ используют специальные программные генерации последовательностей случайных чисел, программы преобразования в соответствующие законы распределения.

Анализ. ЯИМ предусматривают системные способы статистической обработки и анализа результатов моделирования.

Наиболее известными языками моделирования являются SIMULA, SIMSCRIPT, GPSS, SOL, CSL.

Для языков, используемых в задачах моделирования, можно составить классификацию следующего вида. (см. рис. 9.1.)

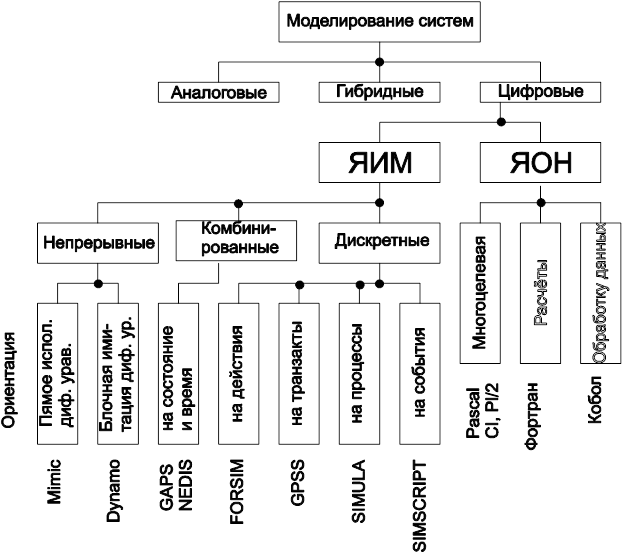

Рис. 9.1. Классификация языков моделирования.

            Язык DYNAMO используется для решения разностных уравнений.

Представление системы S в виде типовой схемы, в которой участвуют как дискретные, так и непрерывные величины, называются комбинированными. Предполагается, что в системе могут наступать события двух видов: 1) события, от состоянии Z_i; 2) события, зависящие от времени t. При использовании языка GAPS на пользователь возлагается работа по составлению на яз. FORTRAN подпрограмм, в которых описываются условия наступления событий, законы изменения непрерывной величины, правил перехода из одного состояния в другое. SIMSCRIPT - язык событий, созданный на базе языка FORNRAN. Каждая модель M_j состоит из элементов, с которыми происходят события, представляющие собой последовательность формул, изменяющих состояние моделируемой системы с течением времени. Работа со списками, определяемые пользователем, последовательность событий в системном времени, работа с множествами. FORSIT - пакет ПП на языке FORNRAN позволяет оперировать только фиксированными массивами данных, описывающих объекты моделируемой системы. Удобен для описания систем с большим числом разнообразных ресурсов. Полное описание динамики модели можно получить с помощью ПП.

SIMULA - расширение языка ALGOL. Блочное представление моделируемой системы. Функционирование процесса разбивается на этапы, происходящие в системном времени. Главная роль в языке SIMULA отводится понятию параллельного оперирования с процессами в системном времени, универсальной обработки списков с процессами в роли компонент.

GPSS- интегрирующая языковая система, применяющаяся для описания пространственного движения объектов. Такие динамические объекты в языке GPSS называются транзактами и представляют собой элементы потока. Транзакты "создаются" и "уничтожаются". Функцию каждого из них можно представить как движение через модель М с поочерёдным воздействием на её блоки. Функциональный аппарат языка образуют блоки, описывающие логику модели, сообщая транзактам, куда двигаться и что делать дальше. Данные для ЭВМ подготавливаются в виде пакета управляющих и определяющих карт, которым составляется по схеме модели, набранной из стандартных символов. Созданная программа GPSS, работая в режиме интерпретации, генерирует и передаёт транзакты из блока в блок. Каждый переход транзакта приписывается к определенному моменту системного времени.

При моделировании предпочтение отдают языку, который более знаком, универсален. Вместе  с увеличением числа команд возрастают трудности использования ЯИМ. Получены экспертные оценки ЯИМ по степени их эффективности.

Суммарный бал:

            SIMULA         -11

            SIMSCRIPT     -13

            GPSS               -12

Если предпочтение отдаётся блочной конструкции модели при наличии минимального опыта в моделировании, то следует выбрать язык GPSS, но при этом следует помнить, что он негибок, требует большого объёма памяти и затрат машинного времени для счёта.
