1.2. Схема производственного водоснабжения
По характеру использования воды системы производственного водоснабжения подразделяют на системы с прямоточным, последовательным, оборотным и смешанным использованием воды. Последние включают прямоточное и последовательное или оборотное использование воды .
При прямоточном водоснабжении (рис.1.1,а) вся забираемая из водоема вода Qист после участия в технологическом процессе возвращается в водоем, за исключением того количества, которое безвозвратно расходуется в производствеQпот. Количество отводимых в водоем сточных вод Qcбр составляет при этом
Qcбр=Qист -Qпот. (I.I)
Сточные воды в зависимости от вида загрязнений и других условий перед сбросом в водоем должны проходить через очистные сооружения. В этом случае количество сточных вод, сбрасываемых в водоем, уменьшается, поскольку часть воды отводится со шламом, на величину Qшл.
При последовательном водоснабжении (рис.1.1,б) вода, отработавшая в одном каком-либо производственном процессе или агрегате, передается для повторного использования в других производственных процессах и агрегатах без промежуточной обработки или охлаждения. После второго производства или агрегата отработавшая вода либо удаляется в водоем, либо передается для дальнейшего использования. Количество сбрасываемых сточных вод уменьшается в соответствий с потер5ши на всех производствах и на очистных сооружениях, т.е.
Qсбр = Qист –( Qпот1+ Qпот2+ Qшл ). (1.2)
Повторное использование сточных вод после соответствующей их очистки получило в настоящее время широкое распространение.
В ряде отраслей промышленности (черной металлургии, нефтепере-рабатывающей) 90-95% сточных вод используются в системах оборотного водоснабжения и лишь 5-10% сбрасывается в водоем.
Рекомендуемые материалы
Если в системе оборотного водоснабжения промышленного предприятия вода является теплоносителем и в процессе использования только нагревается, то перед повторным применением ее предварительно охлаждают в пруду, брызгальном бассейне, градирне (рис.1.2,а); если вода служит средой, поглощающей и транспортирующей механические и растворимые примеси, и в процессе использования загрязняется ими, то перед повторным применением сточная вода проходит обработку на очистных сооружениях (рис.1.2,б); при комплексном использовании сточные воды перед повторным применением подвергаются очистке и охлаждению (рис.1.2,в).

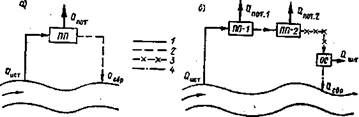

Рис.1.1.
Схемы водообеспечения промышленных предприятий
I - вола свежая, чистая, ненагретая; 2 - сточная вода, нагретая; 3 - то же .нагретая и загрязненная; 4 - то же, очищенная; ПП,ПП-1 и ПП-2 - промышленные предприятия; ОС - очистные сооружения; Qист - вода, подаваемая из источника на производственные нужды;
Qпот1 и Qпот2 - вода безвозвратно потребляемая на промпредприях; Qшл - вода удаляемая со шламом; Qсбр - вода, сбрасываемая в водоем.

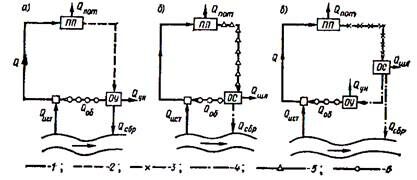

Рид.1.2 Схемы оборотного водоснабжения промышленных предприятий
а - с охлаждением сточных вод; б - с очисткой сточных вод; в - сочисткой и охлаждением сточннх вод; I - вола свежая, чистая, ненагрета;2 - сточная вода, нагретая; 3 -то же, ненагретая и загрязненная; 4 - то же, очищенная; 5 - сточная вода, загрязненная; 6 - оборотная вода; ОУ - охладительные установки; Q - вода, подаваемая на производственные нужды; Qоб - оборотная вода; Qун - вода, теряемая на испарение и унос из охладительных установок. Остальные обозначения те же, что и на рис.1.1.
Информация в лекции "6.3 Косоугольные проекции" поможет Вам. Поступление и убыль воды в системе оборотного водоснабжения промышленного предприятия |
При таких системах оборотного водоснабжения для компенсации безвозвратных потерь воды в производстве на охладительных установках (испарение с поверхности, унос ветром, разбрызгивание), на очистных сооружениях, а также потерь воды, сбрасываемой в канализацию, осуществляется подпитка из водоемов и других источников водоснабжения. Количество подпиточной воды определяется по формуле
Qкпв = Qпот + Qун+ Qшл+ Qсбр . (1.3)
Подпитка систем оборотного водоснабжения может осуществляться постоянно и периодически. Общее количество добавляемой воды составляет 5-10% общего количества воды, циркулирующей в системе.
Следует отметить, что приведенные выше схемы прямоточного и оборотного водоснабжения промышленных предприятий (см.рис. I.I и 1.2) носят общий характер. В практике часто встречаются комбинированные системы водоснабжения и водоотведения с различными схемами, в зависимости от специфики производства, местных условий, напряженности водного баланса и др.
