Основы процесса откачки

Лекция №7

Основы процесса откачки. Термины и определения.

       Простейшая вакуумная система, рис.14 состоит из следующих элементов:

                                                                1 – насос;

                                                                2 – вакуумопровод;

                                                                3 – реципиент (откачиваемый объём).

                                                                Символами  обозначены:

   Р₁ - Р₂ – движущая разность давлений, Па;

   S₀=dV₀/dt –  быстрота откачки рециниента

Рекомендуемые материалы

 (объекта), м³с^-1;

   S_H =dV_Н/dt – быстрота действия насоса, м³с^-1;

   S=dV/dt –     быстрота откачки (в рассматри-

   ваемом сечении трубопровода), м³с^-1;

   Q=d(PV)/dt – поток газа, количество газа

   проходящего через рассматриваемое

    сечение трубопровода в единицу времени,

    м³Пас^-1

   W=(P₁-P₂)/Q – сопротивление трубопровода,

    см^-3

    U=1/W=Q/(P₁-P₂) – проводимость трубопро –

                                                                    вода, м³с^-1 . Этот термин более удобен

                  Рис.14                                      для расчётов и поэтому только он

.                                                                   используется на практике.

       Когда мы имеем дело со стационарным (постоянным во времени) или квадистационарным потоком, то для любого сечения трубопровода можно записать:

Q=P₁S₀=P₂S_H=PS

Вывод основного уравнения вакуумной техники.

       Для стационарного режима откачки реципиента можно записать равенство:

Q=S₀P₁ =S_HP₂=U(P₁-P₂)

       Это равенство может быть преобразовано в два выражения:

;.

       Рассмотрим обратные величины полученных выражений:

;

       Разница между первым и вторым выражением

даёт выражение называемое основным уравнением вакуумной техники, которое обычно записывается:

  или

       Это уравнение связывает параметры трёх основных компонентов вакуумной системы: быстроту действия насоса, проводимость трубопровода и быстроту откачки реципиента.

Расчёт времени откачки вакуумной системы .

       Рассмотрим процесс откачки простейшей вакуумной системы, рис.15,

Рис.15

при этом V –объём реципиента (камеры); P – давление в откачиваемом объёме. За период времени dt количество откачиваемого через вакуумопровод газа составит:

dG₁=S₀Pdt

       То же самое количество газа dG₂ = dG₁, вышедшее из камеры приведёт к уменьшению в ней давления на величину dP

dG₂= -dPV

откуда следует:

G₁=G₂=S₀Pdt= - dPV

       После разнесения переменных:

       В реальной вакуумной системе давление при откачки стремится не к нулю, а предельному давлению Р (см..рис.16), поэтому мы можем предыдущее выражение переписать.

Рис.16

       Выведем уравнение для расчёта времени откачки объёма V от начального давления P₁ до конечного давления Р₂. Для этого возьмём интеграл от полученного выражения в интервале от P₁ до Р₂ :

после интегрирования получаем выражение:

которые в интервале от от P₁ до Р₂ может быть рассчитано как:

,

после преобразования

;

откуда после замены натуральных логарифмов на десятичные:

,

       В последнем выражении , поэтому числитель логарифма может быть упрощён. Окончательно:

Ещё посмотрите лекцию "2 Предмет и система экологического права" по этой теме.

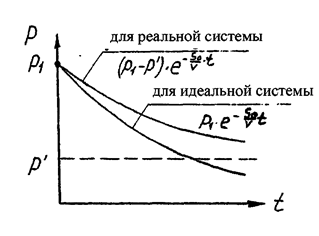

       График изменения давления во времени удобно представлять в логарифмической шкале, где он описывается прямой линией, рис. 17:

Рис.17

        Если мы учтём суммарный поток газов , выделяющихся из вакуумной системы (поток газовыделения + поток натекания + обратный поток), то уравнение для расчёта времени откачки примет вид:
