Система автоматической регулировки усиления

18.Система автоматической регулировки усиления. Назначение. Принципы построения.

  Сигнал на входе приёмника может изменяться в очень больших пределах.

           Причины: - замирания сигнала;

                             - перемещение передатчика и приёмника.

  На выходе линейного тракта (Л.Т.) необходимо поддерживать уровень сигнала достаточно стабильным, чтобы обеспечить нормальную работу нелинейного устройства – демодулятора.

  Одним из средств (методов) является регулировка коэффициента усиления линейного тракта в зависимости от уровня сигнала.

  Общий принцип построения систем АРУ: в какой либо точке линейного тракта производится оценка уровня сигнала. На основе этой оценки формируется управляющее воздействие для функциональных узлов линейного тракта. Коэффициент передачи этих узлов меняется.

       Существует два принципа построения АРУ:  - прямая АРУ

                                                                                - обратная АРУ

Рекомендуемые материалы

Рассмотрим структуру прямой АРУ:

  Отличительные признаки прямой АРУ: точка линейного тракта в которой оценивается уровень линейного сигнала, расположена ближе ко входу приёмника, чем точка приложения управляющего воздействия.

   Рассмотрим структуру обратной АРУ:

   Отличительный признак: точка в которой оценивается уровень сигнала находится дальше от входа линейного тракта, чем точка приложения управляющего воздействия.

В лекции "Эксплуатация газовых скважин" также много полезной информации.

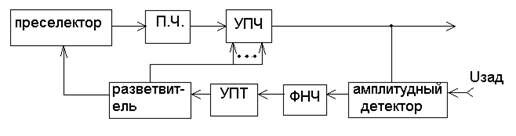

Обобщенная структурная схема обратной АРУ.

  Если на входе приёмника присутствует слабый сигнал, то и напряжение на выходе линейного тракта невелико. Напряжение задержки срабатывания АРУ запирает амплитудный детектор и на выходе детектора напряжение равно нулю.

         Управляющее воздействие в виде напряжения которое поступает на входы каскадов и преселектора УПЧ равно нулю и коэффициент передачи линейного тракта максимален. Приёмник имеет высокую чувствительность. При повышении уровня входного сигнала повышается и уровень выходного сигнала. Как только напряжение на выходе достигнет заданного уровня, при котором обеспечивается нормальная работа демодулятора, амплитудный детектор открывается, на его выходе формируется напряжение пропорциональное уровню сигнала. После фильтрации и усиления в УПТ управляющее воздействие поступает на входы каскадов линейного тракта, в них происходит уменьшение коэффициента передачи.

         Чем больше уровень входного сигнала, тем больше и  уровень выходного сигнала и тем больше управляющее воздействие => тем меньше коэффициент усиления линейного тракта.

  Необходимо отметить, что выходное напряжение линейного тракта меняется, однако в значительно меньшей степени чем входное.
