2. Водопотребление
2.1. Использование технической воды в промышленности
Техническая вода на промышленных предприятиях используется по трем направлениям:
1. От 70 до 89% воды, поступающей на технические цели, используется на промышленных предприятиях в качестве хладоагента, охлаждающего продукцию в теплообменных аппаратах, или для защиты отдельных элементов установок и машин от чрезмерного нагрева. Эта вода нагревается, но не загрязняется охлаждающей продукцией.
2. От 5 до 12% технической воды используется для очищения продукции или сырья от примесей, а также в качестве транспортирующей среды. Эта вода загрязняется и нагревается, если материалы, с которыми она контактирует, имеют повышенную температуру.
3. От 10 до 20% технической воды теряется за счет испарения или входят в состав произведенной продукции (пар, сахар, хлеб и т.п.).
2.1.1. Требования к качеству технической воды
По экономическим соображениям, требованиям экологии, а также ограниченным запасам воды в природных источниках на промышленных предприятиях рекомендуется сооружать оборотные системы технического водоснабжения. В оборотных системах технического водоснабжения вода используется многократно.
В зависимости от изменения качества воды в процессе ее использования оборотное водоснабжение подразделяется на:
Рекомендуемые материалы
1. «чистые циклы» - для воды, которая при использовании только нагревается;
2. «грязные циклы»- для воды, которая только загрязняется;
3. «смешанные циклы»- для воды, которая при использовании одновременно и нагревается, и загрязняется.
Для промышленных предприятий 1-й группы техническая вода регламентируется предельной температурой используемой воды. Она должна быть 300С, а ее оптимальное значение 150С.
В системах оборотного водоснабжения карбонатная жесткость воды, используемой как хладоноситель Ca и Mg, не должна превышать Жк 2,8…3,0 мг-экв/л, а допустимая концентрация взвеси принимается в зависимости от скорости движения воды в охлаждающих аппаратах. Эти потребители не допускают повышения содержания механических примесей выше 50…100; сульфатов выше 40; сероводорода выше 0,5; масла выше 1…2; кислорода выше 4…6; сухого остатка выше 1000 (мг/кг) мг/л.
Вода, используемая как среда для отмывания и гидротранспортировки материалов, освобождается только от грубодисперсной смеси. Это относится к потребителям 2-й группы.
Для потребителей 3-й группы вода должна быть химически очищенной и общее содержание солей в ней не должно превышать 100…2000 мг/кг в зависимости от давления вырабатываемого пара.
Практически все потребители технической воды не предъявляют особых требований к ее цвету, запаху, привкусу и содержанию бактерий.
Для тушения пожаров и внутренних возгораний используется вода практически любого качества.
2.1.2. Расчетная потребность предприятия в технической воде
Расчетная потребность предприятия в технической воде Q в значительной мере зависит от типа используемого оборудования и принятой схемы технологического процесса. Q может определяться только по технологическим данным водопотребляющего оборудования.
В справочной литературе приводятся данные по удельным нормам расхода воды на единицу продукции (на единицу веса готового продукта). Данные получены в результате обработки и осреднения величин расходов воды (той или иной отраслью промышленности).
Но эти нормы не в полной мере учитывают специфику каждого конкретного предприятия и могут быть использованы лишь для ориентировочных расчетов.
Таблица 2.1- Удельные нормы расхода воды
No | Промышленное предприятие | Единица веса готового продукта (кол-во единиц) | Удельный расход воды qт , м3 |
1 | Металлургический комбинат | 1 т стали 1 т чугуна | 220-245 240-270 |
2 | Трубопрокатный завод | 1 т труб | 120-130 |
3 | Завод по выплавке свинца | 1 т свинца | 170-180 |
4 | Завод по выплавке меди | 1 т меди | 180-310 |
5 | Завод по выпуску соды | 1 т соды | 95-115 |
6 | Целлюлозно-бумажный комбинат | 1 т продукта | 320-389 |
7 | Меховая фабрика | 1 тыс. шкур овчины | 208-289 |
8 | Фабрика по производству ваты | 1 т ваты | 70 |
9 | Валяльно-войлочная фабрика | 1 т изделий | 40-96 |
10 | Льнокомбинат | 1 т ткани | 190-350 |
11 | Пряжекрасильное производство | 1 т пряжи | 150-300 |
12 | Прядильная фабрика | 1 т пряжи | 60-210 |
13 | Ситценабивная фабрика | 1 т изделий | 200-250 |
14 | Клееварочное производство | 1 т продукции | 120-400 |
Расчетные расходы воды для технических нужд можно определить так:
Тогда
где М(с) – количество выпускаемой продукции за сутки.
2.2. Использование хозяйственно-питьевой воды
Хозяйственно-питьевое водоснабжение предназначено:
1. для утоления жажды рабочих и служащих предприятия, приготовления пищи и мытья посуды;
2. для помывки работающих на предприятиях в душевых и умывальных установках;
3. на стирку в прачечных, на уборку помещений цехов, служб и отделов;
4. на полив зеленых насаждений, тротуаров и проездов.
Для хозяйственно-питьевого водоснабжения вода должна соответствовать ГОСТ 2874-82 «Вода питьевая», то есть должна быть прозрачной, не иметь запахов, дурных привкусов и не должна содержать болезнетворных бактерий. Содержание же солей в этой воде может доходить до 7 мг-экв/л.
2.2.1. Основные показатели качества хозяйственно-питьевой воды
1. Мутность (содержание взвешенных веществ). Количество взвешенных веществ в воде, подаваемой для хозяйственно-питьевых целей должно быть 1,5 мг/л.
2. Цветность питьевой воды должна быть 20 град.
3. Запахи и привкусы воды. При подогревании питьевой воды от t=20(С до 60(С она не должна иметь запах более 2 баллов и привкус более 2 баллов.
4. Температура воды. Для питьевых целей желательна вода с t=7…12(С.
5. Жесткость воды обуславливается содержанием солей кальция Ca и магния Mg. Различают карбонатную и некарбонатную. Суммарная жесткость воды называется общей жесткостью. Общая жесткость хозяйственно-питьевой воды должна быть 10мг-экв/л.
6. Содержание газов: кислорода О2 , углекислоты СО2 и сероводорода H2S. Присутствие H2S в хозяйственно-питьевой воде не допускается.
7. Содержание соединений железа. В хозяйственно-питьевой воде содержание железа должно быть 0,3 мг/л.
8. Содержание азотистых соединений. В питьевой воде содержание нитратов должно быть 10 мг/л.
9. Содержание сульфатов и хлоридов. Предельно допустимое содержание в воде сульфатов = 500мг/л, хлоридов =350 мг/л.
10. Содержание фтора. Содержание фтора в питьевой воде должно быть 0,7…1,2 мг/л.
11. Содержание растворенных веществ (сухой остаток). В воде для хозяйственно-питьевых целей сухой остаток должен быть 1000мг/л.
12. Активная реакция воды (рН). При нейтральной реакции рН=7, при кислой рН(7, при щелочной реакции рН(7. Хозяйственно-питьевая вода должна иметь рН=6,5…8,5.
13. Бактериальная загрязненность воды. Питьевая вода не должна содержать более 100 бактерий в 1мл. Расходы воды на хозяйственно-питьевые нужды должны производится в соответствии с требованиями СНиП 2.04.01-85.
2.2.2. Расчетное потребление хозяйственно-питьевой воды на предприятии
Расходы воды на хозяйственно-питьевые нужды пром. предприятий должны определяться в соответствии с СНиП 2.04.01-85 и СНиП 2.09.02-85.
Выбор источника хозяйственно-питьевого водоснабжения должен производится в соответствии с требованиями ГОСТ 17.1.1.04-80.
Суммарное расчетное часовое потребление хозяйственно-питьевой воды на предприятии Q определяется на основе СНиП.
где Q - расчетный расход воды рабочими предприятия на умывание и мытье рук, утоление жажды и т.п.;
Q - расчетный расход воды на душевые установки;
Q - расчетный расход воды на полив территории;
Q - расчетный расход воды в столовых предприятия.
Расчетный расход воды на умывание и утоление жажды
На каждого рабочего и служащего предприятия СНиП предусматривает потребление 25л воды в смену в обычных цехах и 45л на человека в смену в горячих цехах.
Горячие цеха - цеха с тепловыделением более 80 кДж на 1м3 /ч (более 20 ккал на 1м3 /ч).
Эти удельные нормы (qхц ( 25л/чел в смену и qтц= 45л/чел в смену) не включают воду, расходуемую в душевых, столовых и на полив территории предприятий.
Расчетный часовой расход воды рабочими и служащими предприятия на умывание и питье за максимальную смену определяется по выражению
где k, k - коэффициенты суточной неравномерности потребления воды в обычных и горячих цехах соответственно;
принимается =1 для большинства предприятий.
k, k - коэффициенты часовой неравномерности в обычных и горячих цехах соответственно;
QСР- средний часовой расход воды за максимальную смену, м3/ч;
NХЦ, NГЦ- количество работающих в максимальную смену на всем предприятии и в его горячих цехах соответственно, чел;
- продолжительность максимальной смены, часы.
qхц ( 25л/чел в смену; qгц= 45л/чел в смену.
Расчетный расход воды на душевые установки
На производствах, связанных с загрязнением тела (или требующих особого санитарного режима), учитывается расход хозяйственно-питьевой воды в душевых из расчета qд = 500 л/час на 1 душевую сетку. Количество душевых сеток nд определяется исходя из численности работающих, которым необходимо пользоваться душем по категории производства. Длительность работы душевых установок принимается равной 0,75 часа после окончания каждой смены.
Расчетный часовой расход (м3/ч) на душевых установках предприятия определяется по выражению:
Например:
Расчетное число человек на 1 душевую сетку определяется по СНиП.
Расчетный расход воды на полив территории предприятия
Расчетный часовой расход воды (м3/ч) на полив территории предприятия определяется по формуле:
здесь n- количество поливов территории определенного вида за сутки, раз/сутки;
Fni- площадь поливаемой территории данного вида, м2;
qni- расход воды на один полив 1 м2 конкретного вида поливаемой территории, л/м2;
для асфальтированных покрытий: qп (асф)=0,3…0,5 л/м2,
для зеленых насаждений: qп (зел)=3…6 л/м2;
- продолжительность полива территории данного вида, ч/сутки;
kni- количество различных видов поливаемых площадей, шт.
Расчетный расход воды в столовых предприятия
Расчетный часовой расход воды (м3/ч) в столовых предприятия определяется так:
где kч- коэффициент часовой неравномерности потребления воды в столовой (kч=1,5);
qбл- средняя норма расхода воды на одно приготовленное в столовой блюдо (qбл= 12л/блюдо);
nбл- количество блюд, приготовленных в столовой за смену, блюд/смена;
- продолжительность смены, часы.
Расчетный расход воды на пожаротушение
Расход воды на наружное пожаротушение через гидранты нормируется СНиП 2.04.02-84 в зависимости от строительного объема производственных зданий, степени огнестойкости их строительных конструкций и категории производства по пожарной опасности, размещенного в рассматриваемых зданиях.

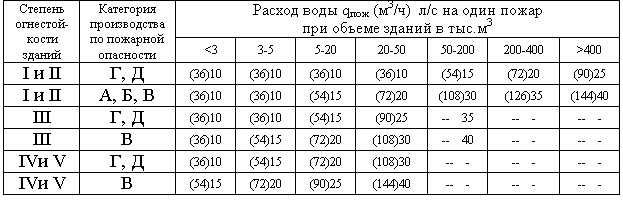

Таблица 2.2 - Нормы расхода воды на наружное тушение одного пожара
Расчетное количество одновременных пожаров на предприятии принимается в зависимости от площади предприятия:
1. Если промышленное предприятие занимает площадь <150га, то считается, что на нем может возникнуть одновременно 1 пожар (расход воды, на тушение которого принимается по таблице).
2. Если площадь, занимаемая предприятием более 150га, то одновременно могут возникнуть 2 пожара.
Для особенно ответственных предприятий расчетное количество одновременных пожаров устанавливают индивидуально органы Госпожнадзора.
Продолжительность тушения пожара принимается равной 3 часам, а для зданий I и II степеней огнестойкости с незгораемыми несущими конструкциями – 2 часа.
Максимальный срок восстановления пожарного объема воды должен быть не более:
24ч – на пром.предприятиях с помещениями категорий А, Б, В;
36ч – на пром.предприятиях с помещениями категорий Г и Д.
Режимы водопотребления (графики водопотребления)
Основным фактором, определяющим работу всех элементов системы водоснабжения, является режим расходования воды потребителями, который может быть изображен в виде суточных графиков водопотребления.
Пример суточных графиков технического и хозяйственно-питьевого водопотребления пром.предприятия:

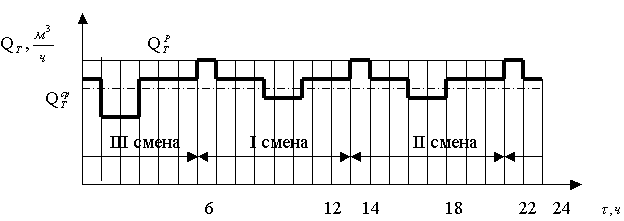

Рис.1.1 График суточного технологического водопотребления

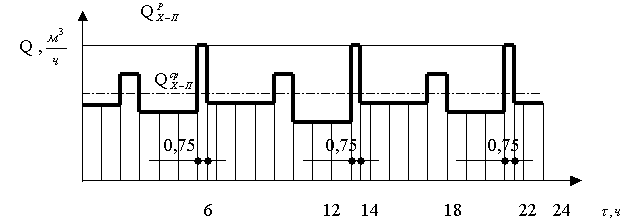

Рис.1.2 График суточного потребления хозяйственно-питьевой воды
Суточный график технического водопотребления более равномерен. Из-за разного количества оборудования, работающего в разное время, расход воды в СТВ несколько изменяется.
Значение коэффициента часовой неравномерности определяется так:
Ещё посмотрите лекцию "Часть 2" по этой теме.
Значение коэффициента суточной неравномерности (представляющего собой отношение максимального суточного расхода к среднему суточному расходу за год) kс может изменяться в более широких пределах вследствие изменения температуры природной воды по сезонам года.
Для оборотных систем водоснабжения по значению Q определяются диаметры водопроводных сетей. По величине Q с учетом потерь воды и безвозвратного ее потребления определяются диаметры трубопроводов загрязненной и нагретой воды. По значению Q находится требуемая производительность насосов оборотного водоснабжения, производительность охлаждающих и очистных сооружений отработанной воды.
Суточный график хозяйственно-питьевого водопотребления (рис.1.2) носит пиковый характер из-за больших, но кратковременных расходов воды в душевых и в обеденные перерывы.
Для этих потребителей kс 1, а коэффициент часовой неравномерности потребления воды kч =3…4.
На основании полученных значений Q рассчитываются диаметры водопроводной сети, водоводов и производительность насосов IIго подъема прямоточных систем водоснабжения, не имеющих в своем составе напорной регулирующей емкости.
