5.2. Мониторинг ТМ
Мониторинг ТМ обеспечивает периодическое обновление геоинформационных пакетов (ГИП). Источником информации служит пакет данных представленный в таблице 8.
ГИП обычно состоит из следующих информационных слоёв:
1) образ земной поверхности – цифровая модель по космо- и аэросъёмке в оптическом диапазоне с разрешением от нескольких сантиметров до нескольких десятков метров;
2) инфраструктура – цифровая топооснова коммуникаций, застройки, сетей и т.д.;
3) рельеф – цифровая модель рельефа с морфологическими объектами и физическими параметрами радарного сканирования;
4) ландшафт – модель градации растительности и гидросферного покрова по оптическому и радарному сканированию;
5) геохимия – элементный состав, радиоактивность, сорбированные газы, нефтепродукты и другие физико-химические параметры грунтового покрова;
6) геофизика – аномальные геофизические естественные и искусственные поля, интегральные и дифференциальные параметры на различных глубинных срезах, начиная от дневной поверхности;
Рекомендуемые материалы
7) геология – геологические объекты, элементы и параметры покровного и глубинного строения земной коры;
8) гидросфера – карты открытых и подземных гидросистем, фильтрационных потоков и водно-физических параметров;
9) геодинамика – блоковая структура земной коры;
10) экология – экологический паспорт, объекты мониторинга, реперная система и банк контрольных параметров территории;
11)ресурсы – прогнозные карты ресурсов минеральных, углеводородных, строительных, техногенных, лесных, сельскохозяйственных и др.;
12) талонная коллекция образцов, включающая систематизацию, минералогическое и петрографическое описание, определение петрофизических и технологических свойств и элементного состава, паспорт коллекции.
Таблица 8
Источники информации для формирования геоинформационных пакетов (ГИП)
№ | Тип информации | Тип носителя | Масштаб |
1 | Космоснимок -разрешение: 10 м -тип съёмки: панхроматика -захват: 60´ 69 км | CD-ROM | 1:50 000 |
2
| Аэроснимок -разрешение: 1 м -тип съёмки: цветные полутона -ортофотоплан: 2 ´2 км | Полноцветная фотопечать и электронный формат | 1:5 000 |
3 | Топокарты -планшет 1:200 000 (40 ´40 км) -планшет 1:25 000 (10 ´10 км) -планшет 1:5 000 (2 ´2 км) | Бумажный | 1:200 000 1:25 000 1:5 000 |
| Геологические карты -планшет 1:200 000 (40 ´40 км) -планшет 1:25 000 (10 ´10 км) | Бумажный, Электронный | 1:200 000 1:25 000 |
5 | Гидрогеологическая карта -планшет 1:200 000 (40 ´40 км) | Бумажный, Электронный | 1:200 000 |
6 | Геохимическая съёмка в масштабах -1:100 000 (40 ´40 км) -1:25 000 (10 ´10 км) -1:5 000 (2 ´2 км) | Электронный | 1:100 000 1:25 000 1:5 000 |
7
| Радиометрическая съёмка в масштабах -1:100 000 (40 ´40 км) -1:25 000 (10 ´10 км) -1:5 000 (2 ´2 км) | Электронный | 1:100 000 1:25 000 1:5 000 |
8 | Эманационная съёмка в масштабах -1:100 000 (40 ´40 км) -1:25 000 (10 ´10 км) -1:5 000 (2 ´2 км) | Электронный | 1:100 000 1:25 000 1:5 000 |
9 | Инженерно-геологическая съёмка -1:25 000 (10 ´10 км) -1:5 000 (2 ´2 км) | Электронный | 1:25 000 1:5 000 |
10 | Экологическая съёмка -1:100 000 (40 ´40 км) | Электронный | 1:100 000 |
11 | Гидрогеологическая съёмка -1:25 000 (10 ´10 км) -1:5 000 (2 ´2 км) | Электронный | 1:25 000 1:5 000 |
12 | Опробование сырья, подсчёт запасов | Бумажный, электронный |
Постоянное загрязнение окружающей среды требует оптимальной организации процесса мониторинга. Разработаны многоуровневые системы сбора, обработки, хранения и анализа информации, позволяющие чётко разделить функции различных подразделений, оптимально использовать технические средства и оперативно получать необходимую информацию. Двухуровневая система мониторинга представлена на рис.5.

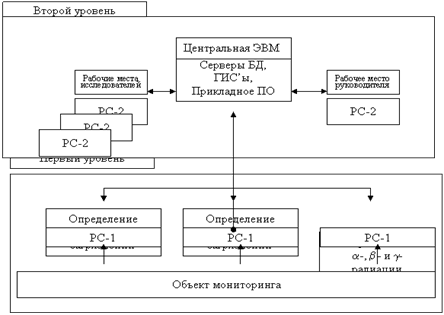

Рис.5. Информационная система экологического мониторинга объектов окружающей среды
Система мониторинга первого уровня предназначена для измерения, регистрации и первичного накопления данных по объекту в автоматическом режиме. Эти функции выполняются рабочими станциями (РС-1), которые представляют собой аппаратурно-программные комплексы на базе персональных компьютеров и измерительной аппаратуры различного назначения:
Ø измерение химических загрязнений (содержание тяжёлых металлов и т.д.);
Ø измерение органических загрязнений (содержание пестицидов, бензапирена и т.д.);
Ø измерение ионизирующих a-, b- и g-излучений.
Второй, более высокий, уровень системы мониторинга – это программные комплексы на центральной ЭВМ, назначение которых:
Ø сбор оперативной информации по мониторингу с РС-1 и передача этих данных в соответствующую БД в автоматическом режиме;
Ø диалоговый режим ввода и ведения баз данных по всем видам загрязнений ОС;
Ø диалоговый режим ввода и редактирования данных по любой БД;
Ø проверка достоверности хранящейся информации;
Ø интеграция всех данных на региональном уровне и их обработка, анализ и обобщение имеющейся информации, визуализация и печать выходных документов в табличной форме, а так же построение 2-х и 3-х мерных графиков.
Первые два уровня решают технические задачи по созданию баз данных по различным видам загрязнений ОС – атмосферы, территории, воды, почвы, строительных материалов и изделий из них и т.д.
На более высоком уровне эти данные служат базой для комплексной оценки состояния ОС, здоровья населения, системного анализа состояния экосистемы, для выработки подходов реабилитации, экспертного анализа экологической ситуации и её прогнозирования.
Система метрологического обеспечения мониторинга должна предусматривать необходимую точность измерений, которая гарантируется различными видами испытаний (внутрилабораторный и межлабораторный контроль, геологический контроль) и периодической поверкой средств измерений.
6. Геоэкологическое картирование и составление эколого-геологических карт (ЭГК) по техногенным месторождениям
Одним из необходимых видов исследований ТМ является оценка их влияния на загрязнение ОС и прогноз экологического состояния прилегающих территорий, что определяет необходимость составления экогеологических карт.
Экогеологическая карта представляет собой картографическое отображение геологической среды (ГС) и происходящих в ней процессов, которые оказывают влияние на экосистемы, среду обитания и здоровье человека.
Основное отличие ЭГК от других карт геологического содержания является экологическая оценка геологических показателей и процессов в естественных и нарушенных условиях. Нормативными документами для оценки экологического состояния ГС являются:
1. «Критерии оценки экологической обстановки территории для выявления зон чрезвычайной экологической ситуации и зон экологического бедствия», утверждённые министром охраны ОС и природных ресурсов РФ В.И.Даниловым-Данильяном 30.11.1992 г, а так же
2. «Порядок определения размеров ущерба от загрязнения земель химическими веществами», утверждённый им же и председателем комитета РФ по земельным ресурсам и землеустройству Н.В.Комовым 10.11.1993 г.
Принципы решения и подходы к геоэкологическому картированию были сформулированы в работе:
3. Галицин М.С., Островский Б.Н., Островский Л.А. Требования к геоэкологическим исследованиям и картографированию. Масштаб 1:500 000, 1:200 000, 1:50 000,1:25 000. – М.: ВСЕГИНГЕО, 1990. – 127 с.
Методика геоэкологического картирования изложена в работе:
4. Вострокнутов Г.А. Временное руководство на проведение геохимических исследований при геоэкологических работах. – Екатеринбург, 1991. – 137 с.
В соответствии с перечисленными нормативно-методическими документами результаты геоэкологического картирования должны быть представлены 2-х листным вариантом карты:
- фактологическая геоэкологическая карта и
- карта оценки экологического состояния ГС.
Люди также интересуются этой лекцией: 14 Вынужденные колебания.
Первый лист включает:
а) карту ландшафтов местности, прилегающей к ТМ, которая служит основой для интерпретации эколого-геохимических карт. Эта карта строится с использованием
- топографических карт,
- материалов аэродешифрирования,
-ряда специализированных карт (геологической, геоморфологической, тектонической, металлогенической, растительности, почвенной, гидрогеологической, хозяйственного использования земель и др.)
.Она отражает пространственное расположение и взаимоотношения различных ландшафтов, их компонент (почв, растительности, водотоков и водоёмов, литогенной основы), природных и техногенных факторов, в совокупности определяющих уровень содержания химических элементов в почвогрунтах, в поверхностных и подземных водах, донных осадках и т.д., направления, пути, формы и интенсивность их миграции и вторичной аккумуляции.
