Синхронизация генераторов развертки
Синхронизация генераторов развертки:
Чтобы решить задачу синхронизации необходимо:
- отделить синхросигнал от сигнала изображения
- разделить между собой строчные и кадровые синхроимпульсы
- осуществить при помощи этих импульсов синхронизацию генераторов строчных и кадровых разверток. Отделить синхросигнал от сигнала изображения производится с помощью амплитудной селекции и основано на др-ей синхросигнала и сигнала изображения, при этом амплитудный селектор пропускает только те сигналы, мгновенные значения которых выше определенного уровня.

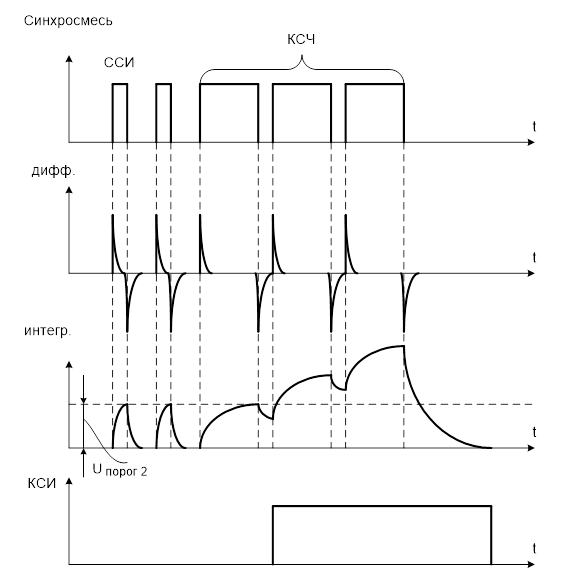

Следует отметить, что импульсные помехи через дифф. цепь проходят без ослаблений, а через интегр. цепь существенно подавляются, поэтому помехозащищенность канала синхронизации зависит от того, каким образом выделенный синхроимпульс воздействует на генератор. Возможны два варианта:
1) к кадровой: СОК - строчная отклоняющая катушка, КОК - кадровая отклоняющая катушка. Захват частоты задающего генератора кадровой развертки, при котором генератор кадровой развертки скачком меняет свое состояние под воздействием приходящего синхроимпульса, называется непосредственной синхронизацией.
Рекомендуемые материалы
2) параметрическая синхронизация. В этом случае изменяются параметры времязадающей цепочки с помощью цепочки системы ФАПЧ (фазовая автоподстройка частоты).
УЭ – управляющий элемент
ГСР – генератор строчной развертки
Uин – интегратор
ФД – детектор
Ус- усилитель
ОКСР – отклонение катушки строчной развертки

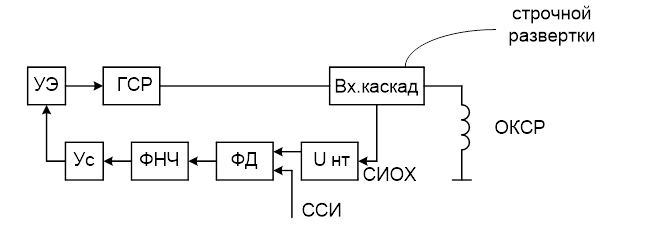

Синхроимпульс обратного хода интегрируется и пилообразные импульсы на его выходе сравниваются с положением ССИ в фазовом декодере и в зависимости от прохождения через нуль пилы и середины ССИ на выходе ФД возникают импульсное напряжение той или иной полярности и амплитуды, которые затем отфильтровываются ФНЧ, усиливается и изменяется параметр УЭ, который воздействует на частоту задающего генератора строк до тех пор, пока частоты ССИ и генератора не выровняются. Полоса ФНЧ выбирается малой, примерно 1 – 2 кГц, благодаря чему быстрые изменения напряжения, т.е. скачки с выхода ФД не проходят на УЭ, либо же ослабляются – это и определяет повышенную помехозащищенность кадровой развертки от импульсных помех.

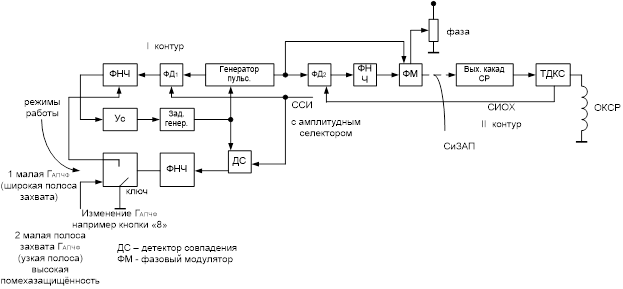

Система ФАПЧ строчной развёртки с двумя контурами регулируются с двумя режимами работы.
Для повышения помехозащищённости ФАПЧ целесообразно уменьшить полосу пропускания фильтра, но это сужает полосу захвата. Для предотвращения этого противоречия система ФАПЧ и делается двухрежимной. Она содержит два коммутирующих ФНЧ. Один ФНЧ с широкой полосой захвата включается в режиме поиска синхронизации, а другой, с узкой полосой захвата, включается в режиме слежения для удержания синхронизации одинаковой связи с тем, что транзистор выходного каскада строчной развёртки имеет большую инерционность, которая вызывает задержки СИОХ относительно импульсов задающего генератора и чтобы её скомпенсировать используется второй контур.
Первый контур регулировки обеспечивает снижение частоты и фазы импульсов задающего генератора относительно импульсов ССИ. В установившемся режиме середина импульсов ССИ и ЗГ совпадают и напряжение на выходе детектора совпадений максимально. Это напряжение через ФНЧ и ПУ управляет работой ключа, который сужает полосу пропускания, т.е. повышает помехозащищённость. При включении телевизора, когда рассогласование велико детектор совпадений через ключ устанавливает фильтр на широкую полосу захвата и малую помехозащищённость. Можно это сделать и принудительно, когда мы включаем режим AV (с видеомагнитофоном) т.к. видеомагнитофон является неустойчивым источником видеосигнала.
Второй контур регулировки компенсирует фазовый сдвиг вносимый выходным каскадом строчной развёртки, который связан с инерционностью и составляет примерно 15-18 мкс. Поэтому, чтобы дополнительно сдвинуть влево и вправо по горизонтали во втором контуре регулировки вводится Uсм, которая регулируется резистором фаза.
КР – контур регулировки; ОК – отклоняющая катушка; СР – строчная развёртка;
Ки – кадровый интегратор
Ещё посмотрите лекцию "Модернизм" по этой теме.
ЗГ – 2fс – удвоенная частота строк.
ДЧ – делитель частоты.
АС – амплитудный селектор.
ДС – детектор совпадения.
СОС – сигнал опознавания синхронизации (сигнал для микропроцессора)
